MWA 12 FS konsolė, tvirtinama prie sienų ir profilių
Art. Nr. 6424716 | EAN 4012196636853
- Prekės aprašymas
-
Prekės aprašymasLengvoji atrama, tvirtinama prie sienų ir profilių, gofruotos konstrukcijos.
-
- Techniniai duomenys
-

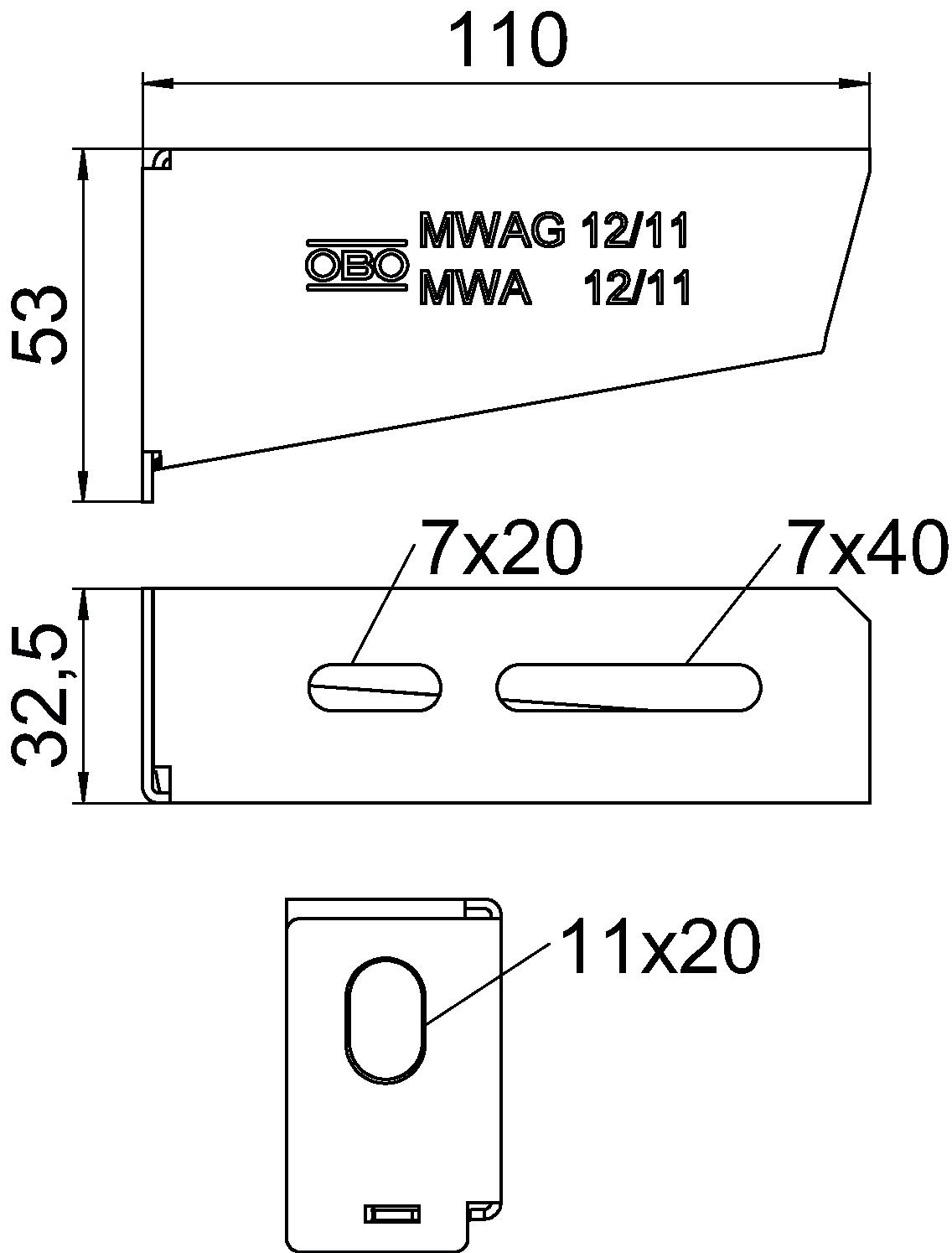

Matmenys
Aukštis 2,09 in Aukštis 53 mm CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,3698 kg CO₂e / 1 Vienetas Dydis B110mm F kN 1,2 kN Ilgis 32,5 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Maß W 110 mm Matmuo A 32,5 mm Matmuo B 110 mm Matmuo H 53 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius cinkuotas juostiniu būdu Plotis 4 in Plotis 110 mm Skylės skersmuo 11 mm Spalva cinko Techniniai duomenys
MWA 12 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Greitasis tvirtinimas
FCM F 6424548 50 Vienetas - Atsisiuntimai
-
Duomenų lapas MWA 12 11S FS / 6424716 , 0.22MB , pdfKatalogas Cable support systems , 45.23MB , pdfES atitikties deklaracija MWA 12 11S FS / 6424716 , 0.13MB , pdfUK Atitikties Deklaracija MWA 12 11S FS / 6424716 , 0.09MB , pdfREACH Atitikties deklaracija MWA 12 11S FS / 6424716 , 0.12MB , pdfRoHS Atitikties deklaracija MWA 12 11S FS / 6424716 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 1.76MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
