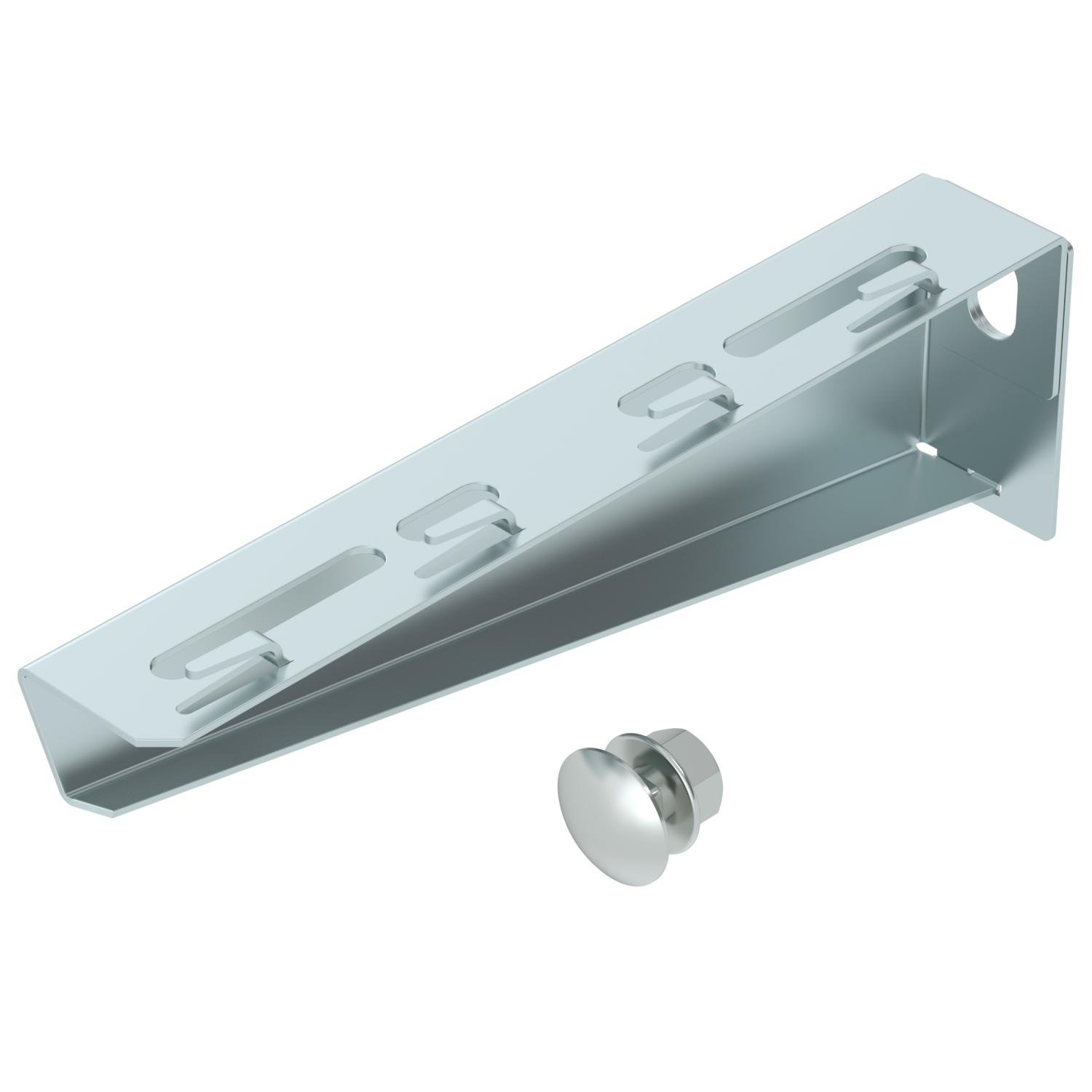

MWAG 12 FS atrama, tvirtinama prie sienų ir profilių
Art. Nr. 6424608 | EAN 4012196325030
- Prekės aprašymas
-
Prekės aprašymasLengvoji atrama prie sienų ir profilių, briaunuotos konstrukcijos, skirta tvirtinti vieliniams loveliams nenaudojant varžtų.
-
- Techniniai duomenys
-

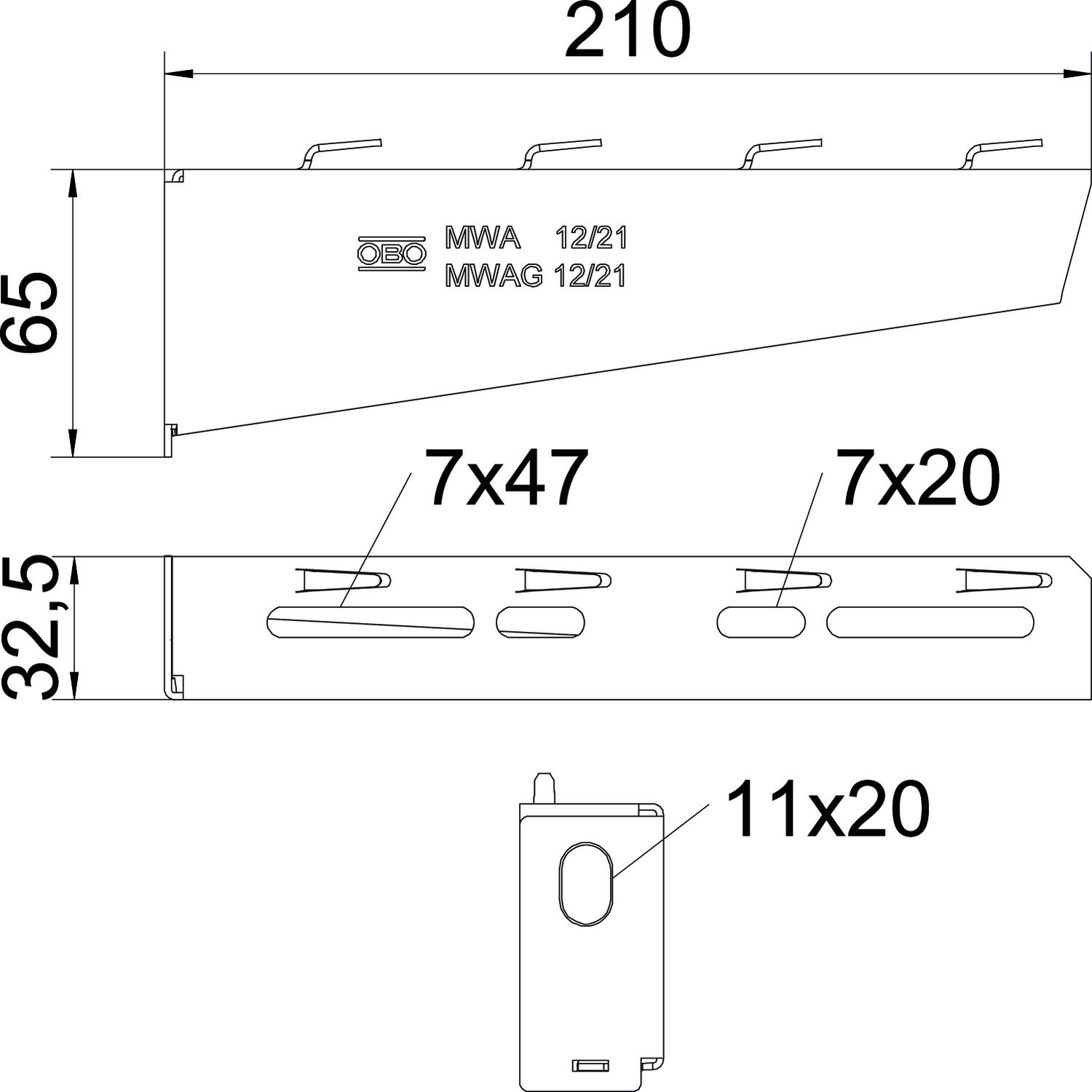

Matmenys
Aukštis 65 mm CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,6658 kg CO₂e / 1 Vienetas Dydis B210mm F kN 1,2 kN Ilgis 32,5 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 32,5 mm Matmuo B 210 mm Matmuo H 65 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius cinkuotas juostiniu būdu Plotis 210 mm skirta maks. pločiui 200 mm skirta min. pločiui 200 Skylės skersmuo 11 mm Spalva cinko Techniniai duomenys
MWAG 12 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas MWAG 12 21 FS / 6424608 , 0.32MB , pdfES atitikties deklaracija MWAG 12 21 FS / 6424608 , 0.13MB , pdfGaminio aplinkosaugos deklaracija (EPD) MWAG 12 21 FS / 6424608 , 1.48MB , pdfUK Atitikties Deklaracija MWAG 12 21 FS / 6424608 , 0.09MB , pdfREACH Atitikties deklaracija MWAG 12 21 FS / 6424608 , 0.12MB , pdfRoHS Atitikties deklaracija MWAG 12 21 FS / 6424608 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
