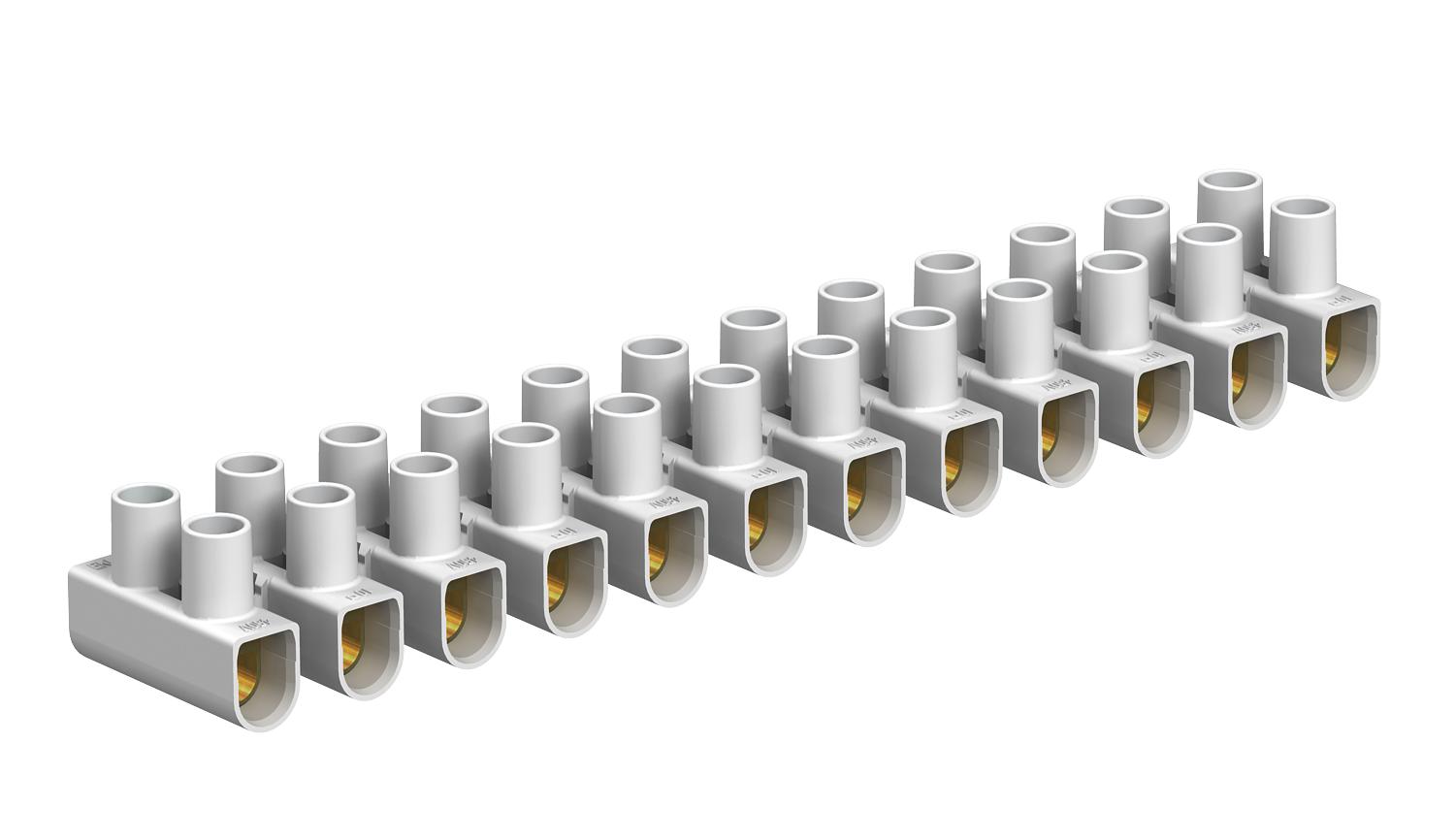

Nuosekliai jungiami gnybtai 10 mm², polipropileniniai

Art. Nr. 2056372 | EAN 4012195702498

Art. Nr. / Tipas	2056372 / 76 CE WS/EKL 2 S

Gnybtų vietų skaičius	12

Min. vardinis skerspjūvis	10 mm²

Vardinė įtampa	450 V

Spalva	balta

Prekės aprašymas

Prekės aprašymas

Patikrinta pagal EN 60998.
Plieniniai gnybtai, plieniniai varžtai, cinkuoti galvaniniu būdu ir skaidriai pasyvuoti, 12 polių, į atskirus gnybtus padalinamos kaladėlės sukant traukiant (angl. twist'n'pull).
Nukreipti į viršų varžtai, neiškrentantys.
Maks. leistina aplinkos temperatūra pagal EN 60998: nuo -5 iki +80 °C.
Vardinis skersmuo 10 - mm²
Vardinė įtampa 450 V
Vardinė srovė 57 A
Maks. prijungiama kiekvienoje pusėje: 10 mm² viengyslis laidas arba 6 mm² daugiagyslis/ lankstus laidas.

Techniniai duomenys

Techniniai duomenys

Aplinkos temperatūra	80 °C
Atstumas tarp gręžtinių skylių centrų	11,5 mm
Aukštis	17 mm
Dydis	10,0mm²
Elektros jungties 1 tipas	Varžtinė jungtis
Elektros jungties 2 tipas	Varžtinė jungtis
Gnybtų vietų skaičius	12
Ilgis	134 mm
Jungties vieta	šoninis
Kiekvieno poliaus gnybtų skaičius	2
Konstrukcija, patikrinta sprogioje aplinkoje	ne
Maks. naudojimo temperatūros diapazonas	80 °C
Medžiaga	Polipropilenas
Min. naudojimo temperatūros diapazonas	-5 °C
Min. vardinis skerspjūvis	10 mm²
Permatomas	ne

Plotis	23 mm
Polių skaičius	12
Prijungiamų laidų maks. skersmuo, daugiagyslis	6 mm²
Prijungiamų laidų maks. skersmuo, plonagyslis be gyslos galo įvorės	6 mm²
Prijungiamų laidų maks. skersmuo, viengyslis	10 mm²
Prijungiamų laidų min. skersmuo, daugiagyslis	2,5 mm²
Prijungiamų laidų min. skersmuo, plonagyslis be gyslos galo įvorės	2,5 mm²
Prijungiamų laidų min. skersmuo, viengyslis	2,5 mm²
Reikalinga galinė plokštelė	ne
Skerspjūvis	Maks. prijungiama kiekvienoje pusėje: 10 mm² viengyslis laidas arba 6 mm² daugiagyslis/ lankstus laidas mm²
Spalva	balta
Tinka daugiagysliams laidininkams	taip
Tinka lankstiems kabeliams	taip
Tinka viengyslis kabelis	taip
Vardinė įtampa	450 V
Vardinė srovė	57 A
