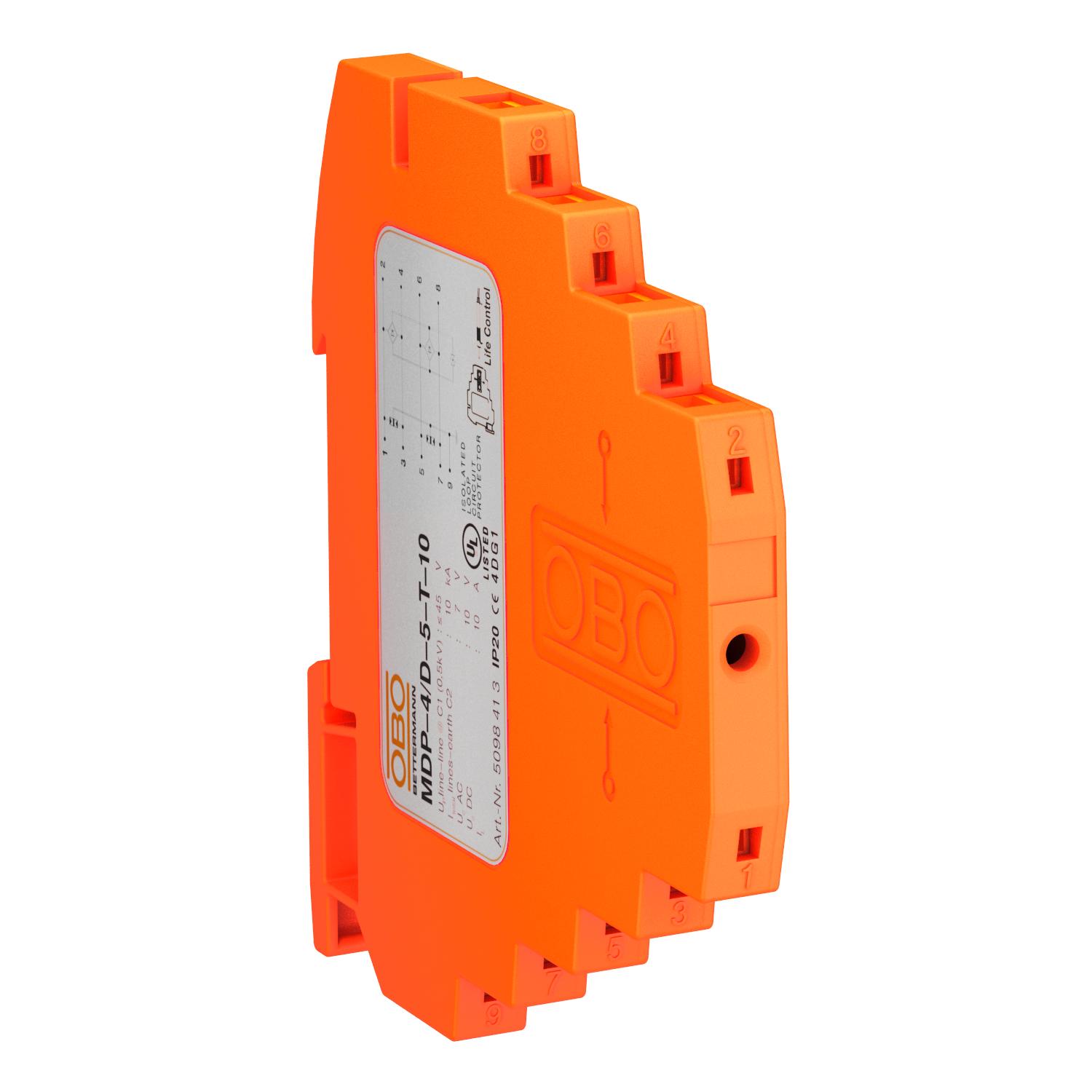

Nuoseklusis apsauginis įrenginys, 4 polių, 5 V tipas 4 | 7 | 10 | Jungtis

Nuoseklusis apsauginis įrenginys, 4 polių, 5 V tipas

Art. Nr. 5098413 | EAN 4012195625124

Art. Nr. / Tipas	5098413 / MDP-4 D-5-T-10

Polių skaičius	4

Didžiausia ilgalaikė įtampa AC	7 V

Didžiausia ilgalaikė įtampa DC	10 V

Kištukinė sistema	Jungtis

Prekės aprašymas

Prekės aprašymas

Apsauga nuo viršįtampio su testavimo funkcija; modelis 5 V

• Vardinė srovė 10 A
• Apsauginis įrenginys, skirtas daugiagyslėms sistemoms
• Tiesioginis ekrano įžeminimas
su bevaržčiais gnybtais

• Taupus plotis tik 8,7 mm
• Apsaugos įrenginys, gali būti tikrinamas naudojant testerį „Life Control“
• Didelis pralaidumas iki 100 MHz
• UL sąraše (4DG1)

Naudojimas: universalus panaudojimas ant 35 mm montažinio bėgelio.

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis, gysla–gysla	<45 V
Apsaugos lygis, gysla–žemė	<800 V
Apsaugos rūšis	IP20
Atsparumas impulsinei srovei gysla – gysla	C1: 0,5 kV / 0,25 kA (8/20µs)
Bandymų metodo standartas	IEC 61643-21
Bendra imp.srovė (10/350)	D1: 2 kA
Bendra imp.srovė (8/20)	10 kA
Didžiausia ilgalaikė įtampa AC	7 V
Didžiausia ilgalaikė įtampa DC	10 V
Dydis	5V
Ekranavimas	tiesiogiai
Ekranavimo jungtis	taip
Impulsinė srovė	2 kA
Įterpimo slopinimas (insertion loss)	≤3 dB
Įžeminimas per:	Bėgelis
Izoliacijos varža	>10 MΩ
Kategorie	Tipas 1+2+3 / D1+C2+C1
Kištukinė sistema	Jungtis

Leidimai	UL
LPZ	0→3
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. prijungimo skerspjūvis, daugiagyslis	1,5 mm²
Maks. prijungimo skerspjūvis, lankstus	2,5 mm²
Maks. prijungimo skerspjūvis, standus	2,5 mm²
Min. naudojimo temperatūros diapazonas	-40 °C
Min. prijungimo skerspjūvis, daugiagyslis	0,14 mm²
Min. prijungimo skerspjūvis, lankstus	0,14 mm²
Min. prijungimo skerspjūvis, standus	0,14 mm²
Polių skaičius	4
Ribinis dažnis	100 MHz
Signalizavimas prietaise	skaitoma
SPD pagal IEC 61643-21	Klasė I+II+III / D1+C2+C1
Talpumas (gysla-gysla)	< 40 pF
Vardinė apkrovos srovė AC	0,7 A
Vardinė apkrovos srovė DC	10 A
Vardinė įtampa	5 V
