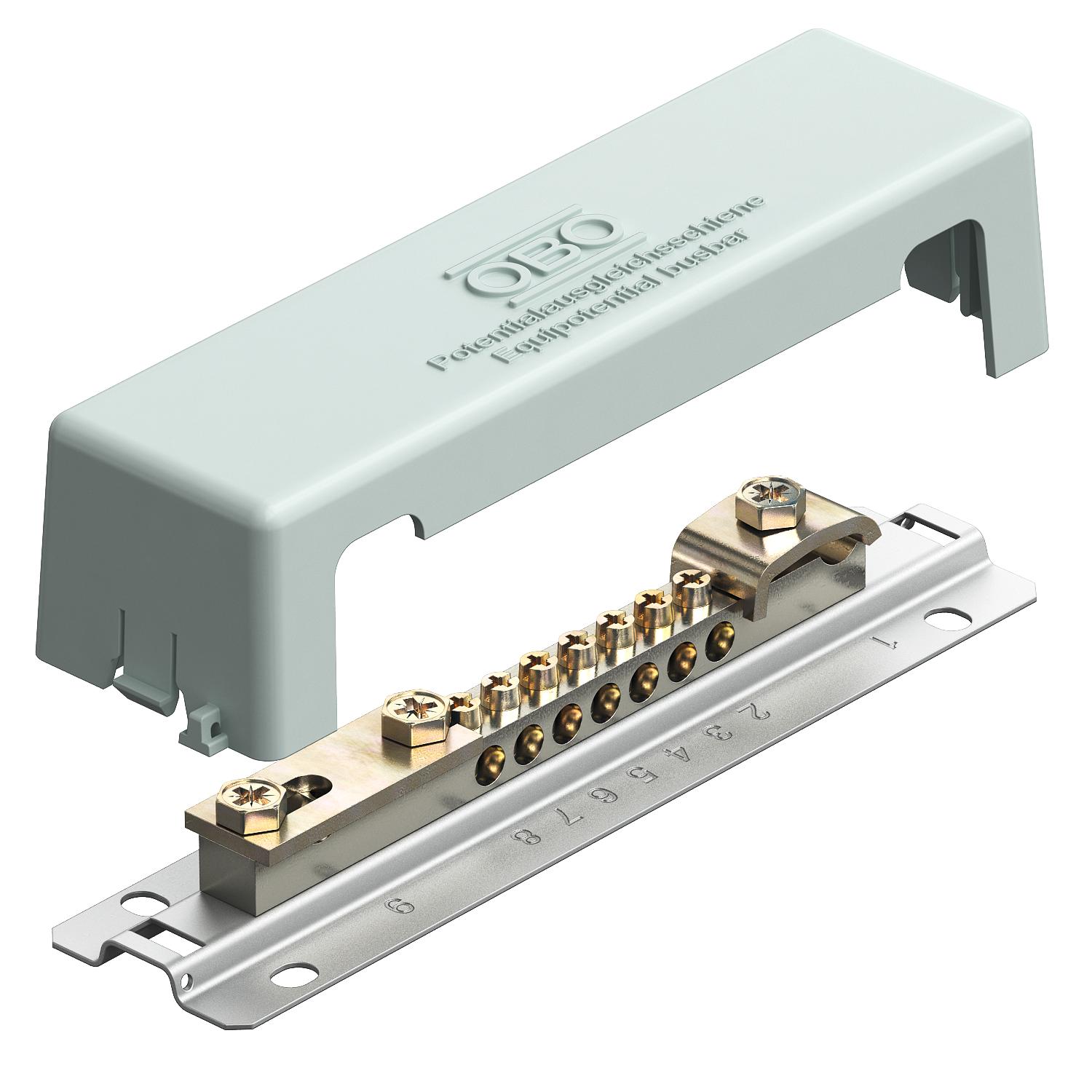

Potencialų išlyginimo šyna su metaline pagrindo plokšte
Art. Nr. 5015081 | EAN 4012195378310
- Prekės aprašymas
-
Prekės aprašymasPotencialų išlyginimo šyna su metaliniu pagrindu, skirta potencialams išlyginti pagal DIN VDE 0100-410/-540 ir apsaugos nuo žaibo potencialų išlyginimas pagal DIN VDE 0185-305
• Dangtelis iš polistireno, pilkas
• Dangtelis plombuojamas / žymimas rašant
• Pagrindo plokštė iš plieno,
• Kontaktinė juosta, žalvarinė, nikeliuota
• Varžtai ir skersiniai plieniniai, cinkuoti
• Žaibo impulsinė srovė – 100 kA (10/350)
Prijungimo galimybės:
• 7 viengysliai ir daugiagysliai laidininkai iki 25 mm² arba plonagysliai laidai iki 16 mm²
• 1 apvalusis laidininkas Rd 8–10
• 1 juostinis laidininkas iki FL 30 arba apvalusis laidininkas Rd 8–10
-
- Techniniai duomenys
-

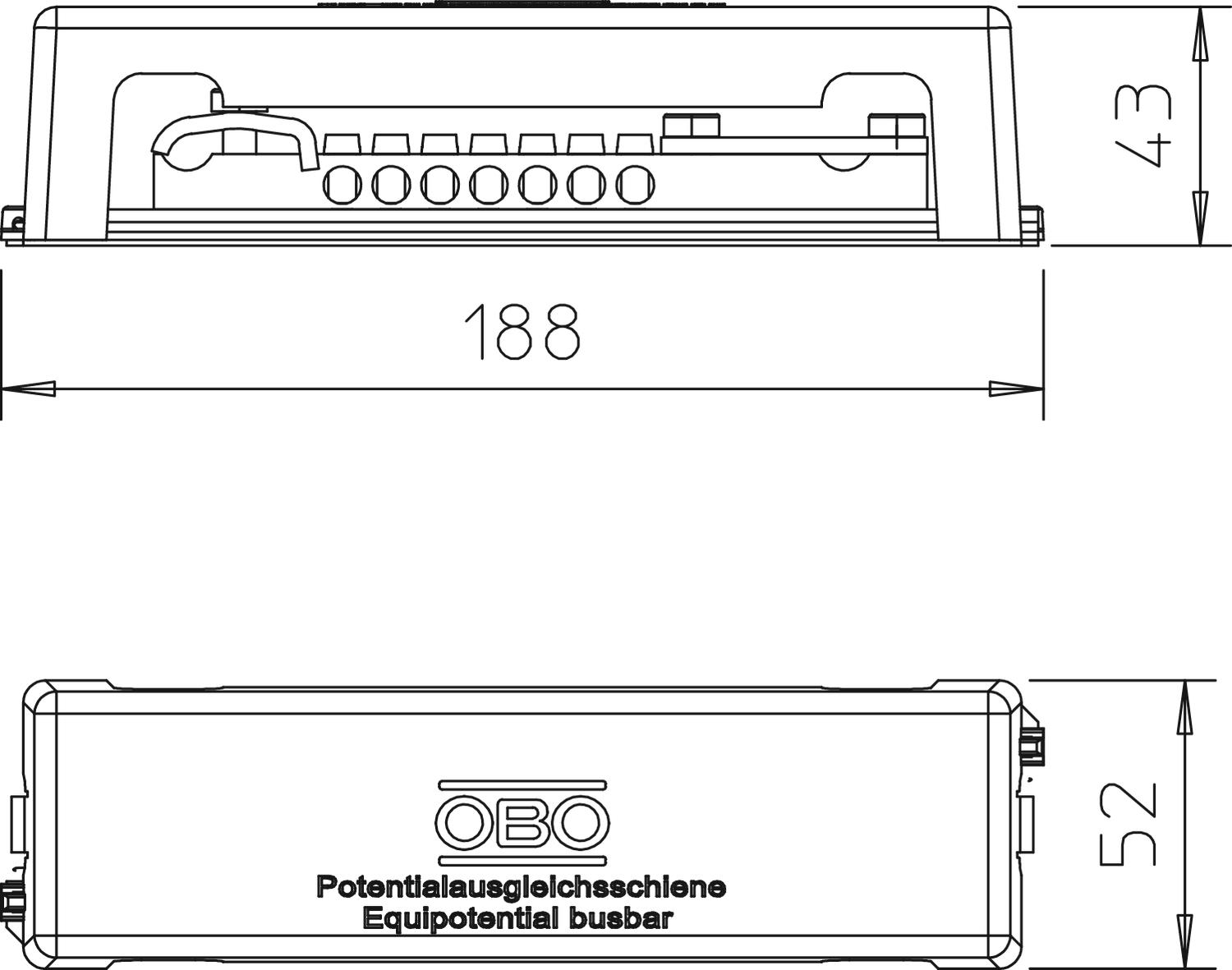

Matmenys
Aukštis 43 mm Bendras apvalių laidininkų jungčių skaičius 1 Dydis 188mm Gnybto medžiaga Plienas Gnybto paviršius galvaniškai cinkuotas Ilgis 188 mm Išvadas su dangčiu Izoliatorius ne Jungčių skaičius, juostinis laidininkas iki 30 mm 1 Konstrukcinė forma Greitas montavimas Kontaktų bėgelio medžiaga Žalvaris Kontaktų bėgelio paviršius Nikeliuotas Laidų skaičius, apvalusis laidininkas 8–10 mm 1 Medžiaga Žalvaris Monolitinio kabelio iki 25 mm² prijungimų skaičius 7 Plotis 52 mm Spalva pilka Žaibo srovės laidumas H/100 kA - Visi tipai
- Atsisiuntimai
-
Duomenų lapas 1809 M / 5015081 , 0.23MB , pdfES atitikties deklaracija 1809 M / 5015081 , 0.13MB , pdfREACH Atitikties deklaracija 1809 M / 5015081 , 0.12MB , pdfRoHS Atitikties deklaracija 1809 M / 5015081 , 0.12MB , pdf
