Poveržlė F 20 | 20 | 11 | 2 | M10

morepic-1

morepic-2

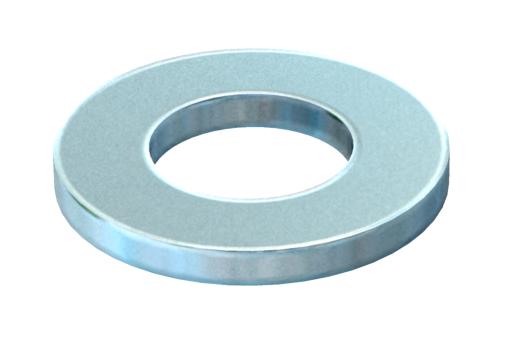

Poveržlė F

Art. Nr. 3402460 | EAN 4012195300854

Art. Nr. / Tipas

Matmuo d, min.

Matmuo d, maks.

Matmuo d

Matmuo h

Sriegis

Prekės aprašymas

Prekės aprašymas

Poveržlė universaliam naudojimui.

Techniniai duomenys

Techniniai duomenys

Dydis	M10
Išorinis skersmuo	20 mm
Medžiaga	Plienas
Medžiagos storis	2 mm
Paviršius	karštai cinkuotas
Skardos storis	0,08 in

Skersmuo	20 mm
Skylės forma	apvalus
Skylės skersmuo	10,5 mm
Sriegis	M10
Vidinis skersmuo	10,5 mm

Matmenys

Matmuo d	11 mm
Matmuo d, maks.	20 mm

Matmuo d, min.	20 mm
Matmuo h	2 mm

Visi tipai

Visi tipai

Tipas	Matmuo d, min.	Matmuo d, maks.	Matmuo d	Matmuo h	Sriegis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
966 M6 F	12 mm	12 mm	6,6 mm	1,6 mm	M6	3402444	Vienetas	100 Vienetas
966 M8 F	16 mm	16 mm	9 mm	1,6 mm	M8	3402452	Vienetas	100 Vienetas
966 M10 F	20 mm	20 mm	11 mm	2 mm	M10	3402460	Vienetas	100 Vienetas
966 M12 F	24 mm	24 mm	13,5 mm	2,5 mm	M12	3402479	Vienetas	100 Vienetas

Atsisiuntimai

Duomenų lapas 966 M10 F / 3402460 , 0.17MB , pdf

Gairės KTS Kabeltragsysteme , 1.61MB , pdf

Katalogas Kabeltragsysteme , 45.23MB , pdf

Montavimo instrukcija General information on the mounting , 2.61MB , pdf

Gaminio grafika 966 M10 F / 3402460, 13.56 kB, jpg

Matmenų brėžinys 966 M10 F / 3402460, 59.05 kB, jpg

966 M10 F / 3402460

3402460_KSTP1.stp, 14.81 kB
