Poveržlė F 24 | 24 | 13,5 | 2,5 | M12

morepic-1

morepic-2

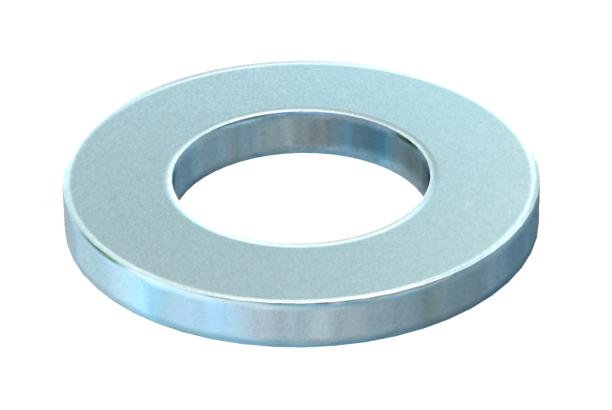

Poveržlė F

Art. Nr. 3402479 | EAN 4012195300915

Art. Nr. / Tipas

Matmuo d, min.

Matmuo d, maks.

Matmuo d

Matmuo h

Sriegis

Prekės aprašymas

Prekės aprašymas

Poveržlė universaliam naudojimui.

Techniniai duomenys

Techniniai duomenys

Dydis	M12
Išorinis skersmuo	24 mm
Medžiaga	Plienas
Medžiagos storis	2,5 mm
Paviršius	karštai cinkuotas
Skardos storis	0,1 in

Skersmuo	24 mm
Skylės forma	apvalus
Skylės skersmuo	13 mm
Sriegis	M12
Vidinis skersmuo	13 mm

Matmenys

Matmuo d	13,5 mm
Matmuo d, maks.	24 mm

Matmuo d, min.	24 mm
Matmuo h	2,5 mm

Visi tipai

Visi tipai

Tipas	Matmuo d, min.	Matmuo d, maks.	Matmuo d	Matmuo h	Sriegis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
966 M6 F	12 mm	12 mm	6,6 mm	1,6 mm	M6	3402444	Vienetas	100 Vienetas
966 M8 F	16 mm	16 mm	9 mm	1,6 mm	M8	3402452	Vienetas	100 Vienetas
966 M10 F	20 mm	20 mm	11 mm	2 mm	M10	3402460	Vienetas	100 Vienetas
966 M12 F	24 mm	24 mm	13,5 mm	2,5 mm	M12	3402479	Vienetas	100 Vienetas

Atsisiuntimai

Duomenų lapas 966 M12 F / 3402479 , 0.18MB , pdf

Gairės KTS Kabeltragsysteme , 1.61MB , pdf

Katalogas Kabeltragsysteme , 45.23MB , pdf

Montavimo instrukcija General information on the mounting , 2.61MB , pdf

Gaminio grafika 966 M12 F / 3402479, 16.64 kB, jpg

Matmenų brėžinys 966 M12 F / 3402479, 59.05 kB, jpg

966 M12 F / 3402479

3402479_KSTP1.stp, 14.92 kB

Unterlegscheibe - 966 M12 F.rfa, 344.00 kB
