PV apsauga nuo viršįtampio, V20, 1000 V DC 3 | IP20

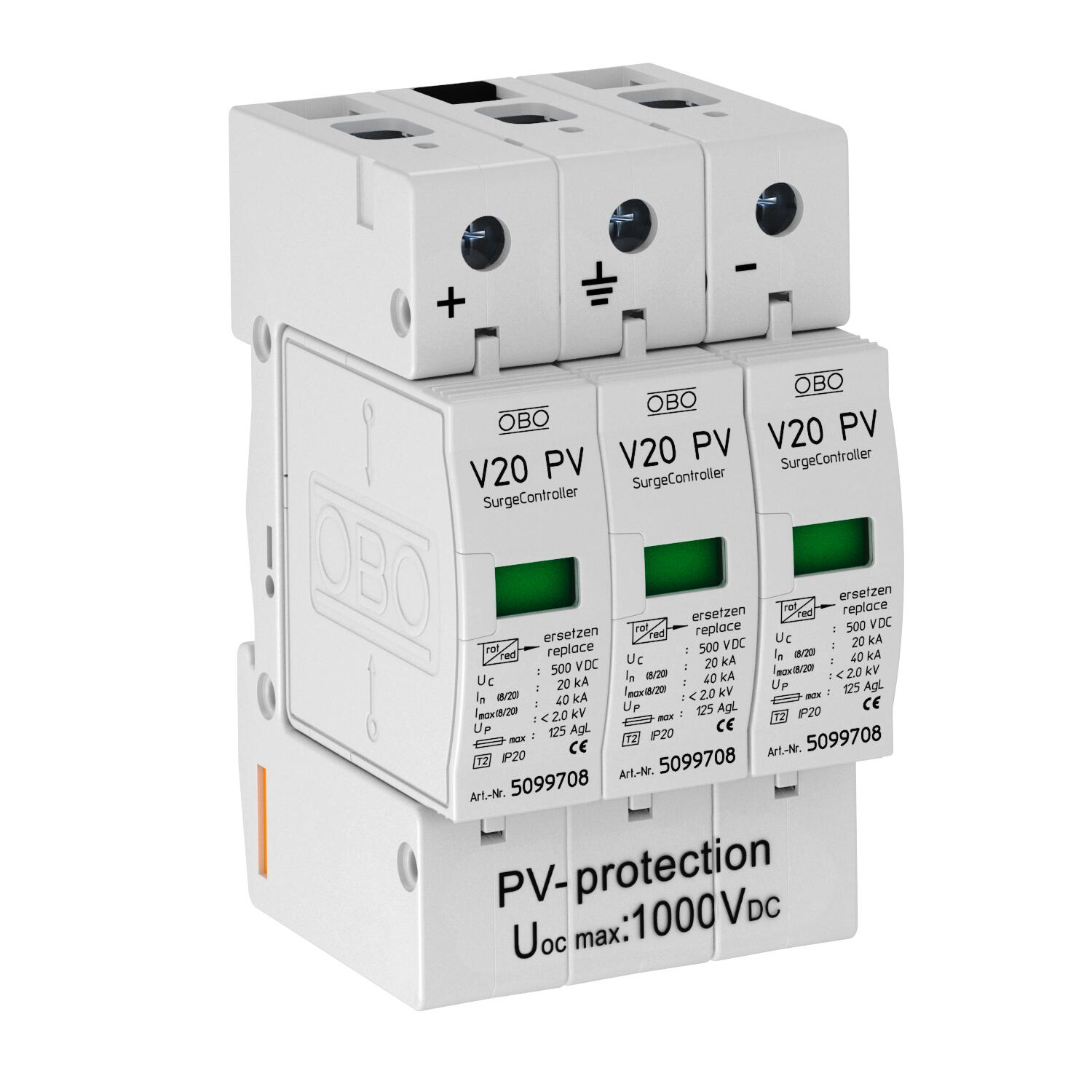

PV apsauga nuo viršįtampio, V20, 1000 V DC

Art. Nr. 5094608 | EAN 4012195478621

Art. Nr. / Tipas

Polių konstrukcija

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

V20 viršįtampių iškroviklis, 2 tipo, skirtas PV sistemoms

• komplektas, kurį sudaro varistorius iškroviklis, įkišamas su skiriamuoju įtaisu į gedimams atsparią Y tipo jungtį pagal VDE 0100-712 (50539-12)
• apsaugos nuo viršįtampių potencialų išlyginimas pagal VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 patikrinta pagal (EN 50539-11)
• iškrovos dydis iki 40 kA (8/20) vienam poliui
• žemas DC apsaugos lygis: < 4,0 kV ir Uoc maks. = 1000 V DC
• su optiniu veikimo indikatoriumi naudoti paskirstymo skydeliuose

Naudojimas: PV sistemos be arba su atskira izoliuota apsaugos nuo žaibo įranga

Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė	taip
Apsaugos rūšis	IP20
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	43,887 kg CO₂e / 1 Vienetas
Didžiausia ilgalaikė įtampa DC	1000 V
Dydis	1000V DC
Išpučiamasis	ne
Išvadas	3 polių PV sistemoms
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimalus priešsaugiklis	125 A

Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	25 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Tinklo tipas DC	taip
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
