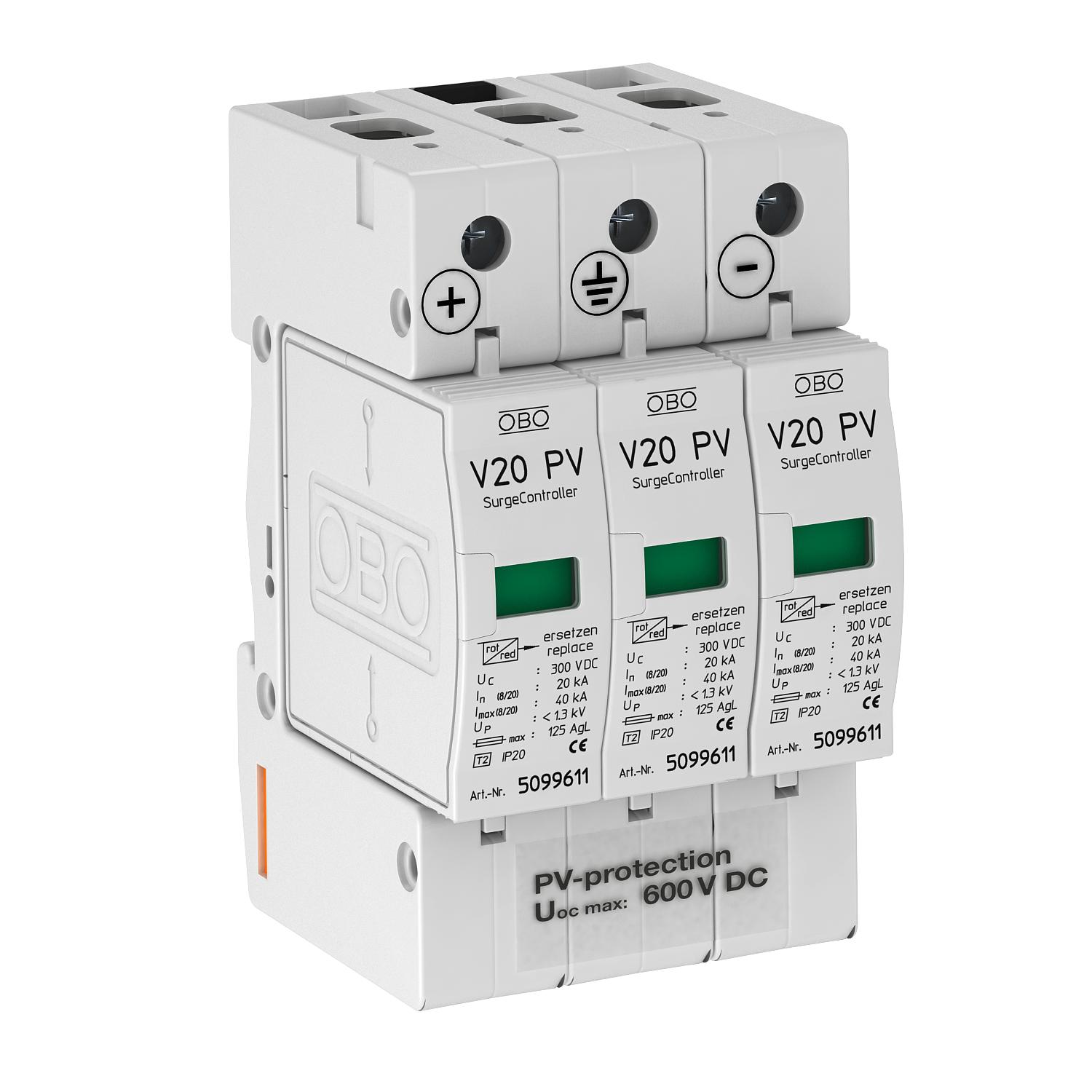

PV apsauga nuo viršįtampio, V20, 600 V DC 3 | IP20

PV apsauga nuo viršįtampio, V20, 600 V DC

Art. Nr. 5094605 | EAN 4012195708872

Art. Nr. / Tipas

Polių konstrukcija	3

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

V20 viršįtampių iškroviklis, 2 tipas, skirtas PV įrenginiams

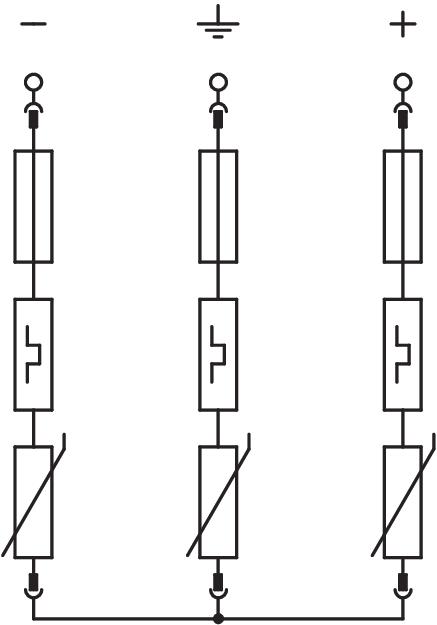

• komplektas su kištukiniu varistoriumi iškrovikliu ir pertraukikliu
• gedimams atsparus Y tipo jungimas pagal VDE 0100-712 (EN 50539-12)
• apsaugos nuo viršįtampių potencialo išlyginimas pagal VDE 0100-443 (IEC 60364-4-44)
• iškrovos dydis iki 40 kA (8/20) vienam poliui
• žemas DC apsaugos lygis: < 2,6 kV (Uoc max = 600 V DC)
• iškroviklis, įkišamas, su termodinaminiu skiriamuoju įtaisu ir optiniu veikimo indikatoriumi
• uždaro tipo cinko oksido varistorius iškroviklis, skirtas naudoti paskirstymo skyduose

Naudojimas: fotogalvaninių elementų įrenginiuose su izoliuota apsaugos nuo žaibo sistema arba be jos

Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė	taip
Apsaugos lygis, gysla–gysla	< 2,6 V
Apsaugos lygis, gysla–žemė	< 2,6 V
Apsaugos rūšis	IP20
Didžiausia ilgalaikė įtampa DC	600 V
Dydis	600V DC
Išpučiamasis	ne
Išvadas	3 polių PV sistemoms
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA

Maksimalus priešsaugiklis	125 A
Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	25 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
