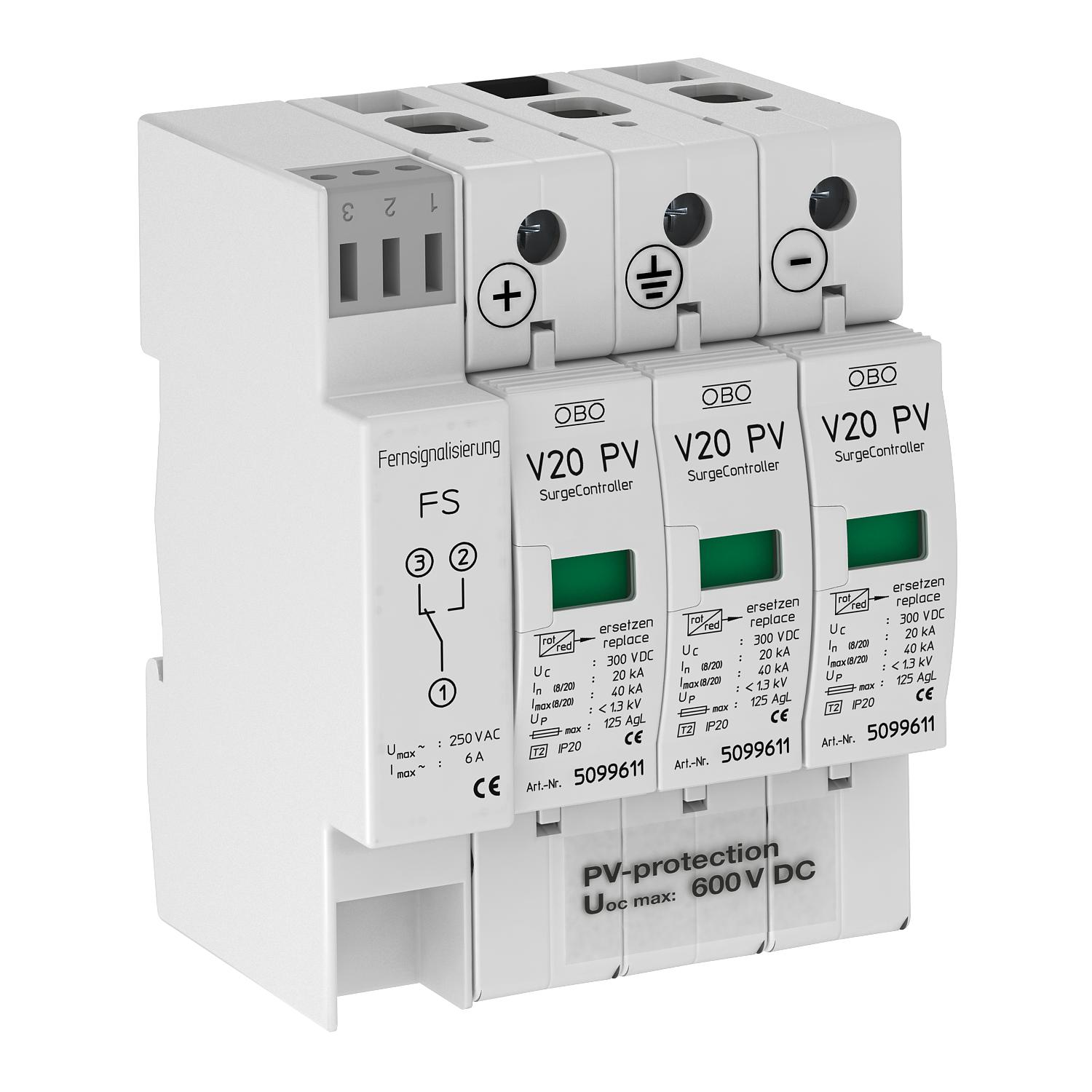

PV apsauga nuo viršįtampio, V20, 600 V DC su nuotoline signalizacija 3 | IP20

PV apsauga nuo viršįtampio, V20, 600 V DC su nuotoline signalizacija

Art. Nr. 5094576 | EAN 4012195709084

Art. Nr. / Tipas

Polių konstrukcija	3

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

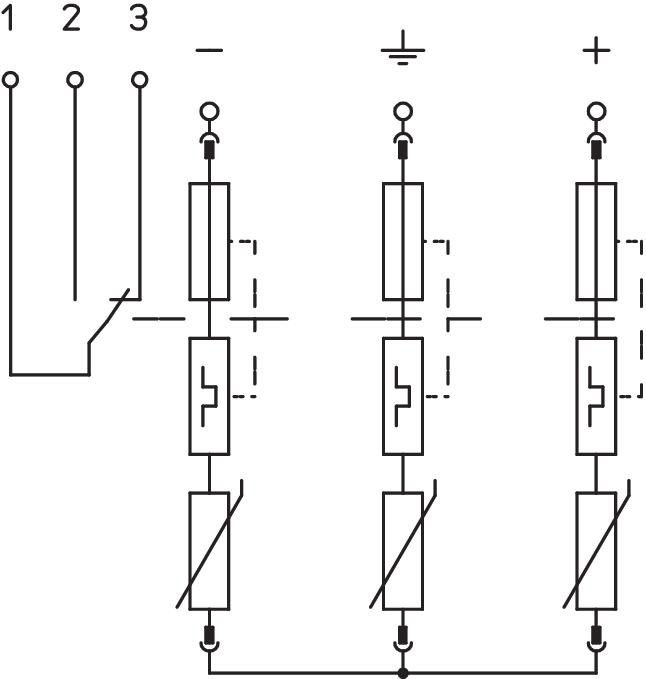

V20 viršįtampių ribotuvas, 2 tipas, skirtas PV įrenginiams su FS kontaktu, kuris veikia kaip bepotencialis perjungiklis
• komplektas su kištukiniu varistoriumi iškrovikliu ir pertraukikliu
• gedimams atsparus Y tipo jungimas pagal VDE 0100-712 (EN 50539-12)
• apsaugos nuo viršįtampių potencialo išlyginimas pagal VDE 0100-443 (IEC 60364-4-44)
• iškrovos dydis iki 40 kA (8/20) vienam poliui
• DC apsaugos lygis: < 2,6 kV (Uoc max = 600 V DC)
• iškroviklis, įkišamas, su termodinaminiu skiriamuoju įtaisu ir optiniu veikimo indikatoriumi
• Uždaro tipo cinko oksido varistorius iškroviklis, skirtas naudoti paskirstymo skyduose

Naudojimas: fotogalvaninių elementų įrenginiuose su izoliuota apsaugos nuo žaibo sistema arba be jos

Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė	taip
Apsaugos lygis, gysla–gysla	< 2,6 V
Apsaugos lygis, gysla–žemė	< 2,6 V
Apsaugos rūšis	IP20
Didžiausia ilgalaikė įtampa DC	600 V
Dydis	600V DC
FM kontaktai	Keitiklis
Išpučiamasis	ne
Išvadas	3 polių PV sistemoms su FS
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	125

Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimalus priešsaugiklis	125 A
Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	25 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	taip
Polių konstrukcija	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
