PV apsaugos nuo viršįtampio sisteminis sprendimas, tipas 1+2 su MC4 kištuku, skirtas WR su 1 MPP, 900 V DC IP66

PV apsaugos nuo viršįtampio sisteminis sprendimas, tipas 1+2 su MC4 kištuku, skirtas WR su 1 MPP, 900 V DC

Art. Nr. 5088564 | EAN 4012196440573

Art. Nr. / Tipas	5088564 / VG-BC900S1

Apsaugos rūšis	IP66

Prekės aprašymas

Prekės aprašymas

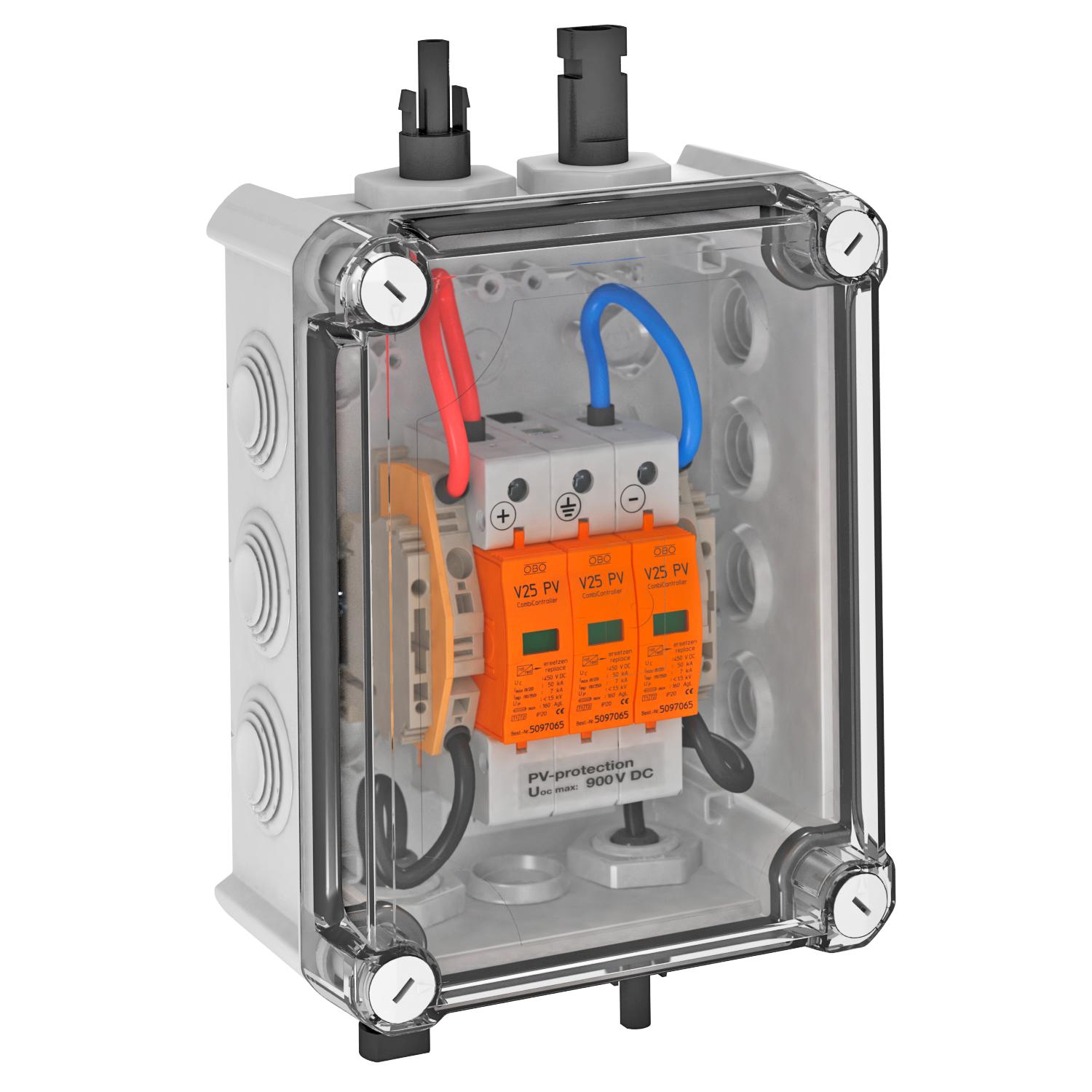

1+2 tipo apsaugos nuo viršįtampio sisteminis sprendimas su MC4 kištuku PV įrangos inverteriui su 1 MPP

• Varistorinis iškroviklis, ištraukiamas su atjungimo įtaisu ir klaidoms atsparia Y tipo grandine pagal VDE 0100-712 (50539-12)
• 1+2 tipo kombinuotas iškroviklis potencialams nuo žaibo išlydžio išlyginti pagal EN 62305 (VDE 0185-305)
• DC apsaugos lygis: < 3,0 kV (Uoc maks. = 900V DC su V25-B+C/0-450PV)
• Vienas PV vijų įvadas (MC4 kištukinės jungtys) vienam MPP WR įvadui, iki 30 A DC gnybtui
• Iš anksto sumontuota polikarbonato korpuse (IP66), atsparus UV spinduliams, naudojant lauke

PV sistemų inverterio DC apsaugai.
Jei yra pavojus, kad susidarys kondensatas dėl vėjo, ledo, temperatūros arba saulės poveikio, reikia imtis papildomų apsaugos priemonių!

Jei kyla pavojus, kad dėl vėjo, ledo, temperatūros arba saulės poveikio gali susidaryti kondensatas, gali prireikti papildomų apsaugos priemonių!

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	taip
2 tipo patikros klasė	taip
3 tipo patikros klasė	ne
Anschlussart Generatoranschlusskasten	MC4
Apsaugos rūšis	IP66
Aukštis	150 mm
Didžiausia ilgalaikė įtampa DC	900 V
Dydis	900V DC
Entries per MPPT	1
Exits per MPPT	1
Gylis	9 mm
Įėjimų skaičius	1
Imp. srovė (8/20 µs) [bendra]	60 kA
Įrengtas atjungiamasis skyriklis	ne
Išpučiamasis	ne
Išvadas	Vienam MPP ir su MC4 jungtimi
Įvado tipas	MC4
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
Kabelių įvadų skaičius	4
Kiti tinklo tipai	ne
Korpuso medžiaga	PC
LPZ	0→2
Maks. darbinė temperatūra	80 °C
Maks. Įėjimo srovė vienai vijai	30 A
Maks. Išėjimo srovė	30 A
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. naudojimo temperatūros diapazonas	60 °C
Maks. Nuolatinės srovės įėjimo įtampa	900 V
Maks. PV įtampa	900 V

Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	25 mm²
Min. naudojimo temperatūros diapazonas	-5 °C
Montavimo būdas	sumontuota korpuse
Number of MPPTs	1
Nuotolinio signalizavimo įtaisas	ne
Plotis	190 mm
Polių skaičius	3
Saugos laipsnis IK kodas	IK05
Signalizavimas prietaise	optinis
Spalva	šviesiai pilka; RAL 7035
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Stebėsenos funkcija	ne
Suveikimo laikas	<25 ns
Tinklo forma	DC
Tinklo tipas DC	taip
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Vijų įėjimų skaičius	1
Žaibo išlydžio srovė (10/350 μs)	7 kA
