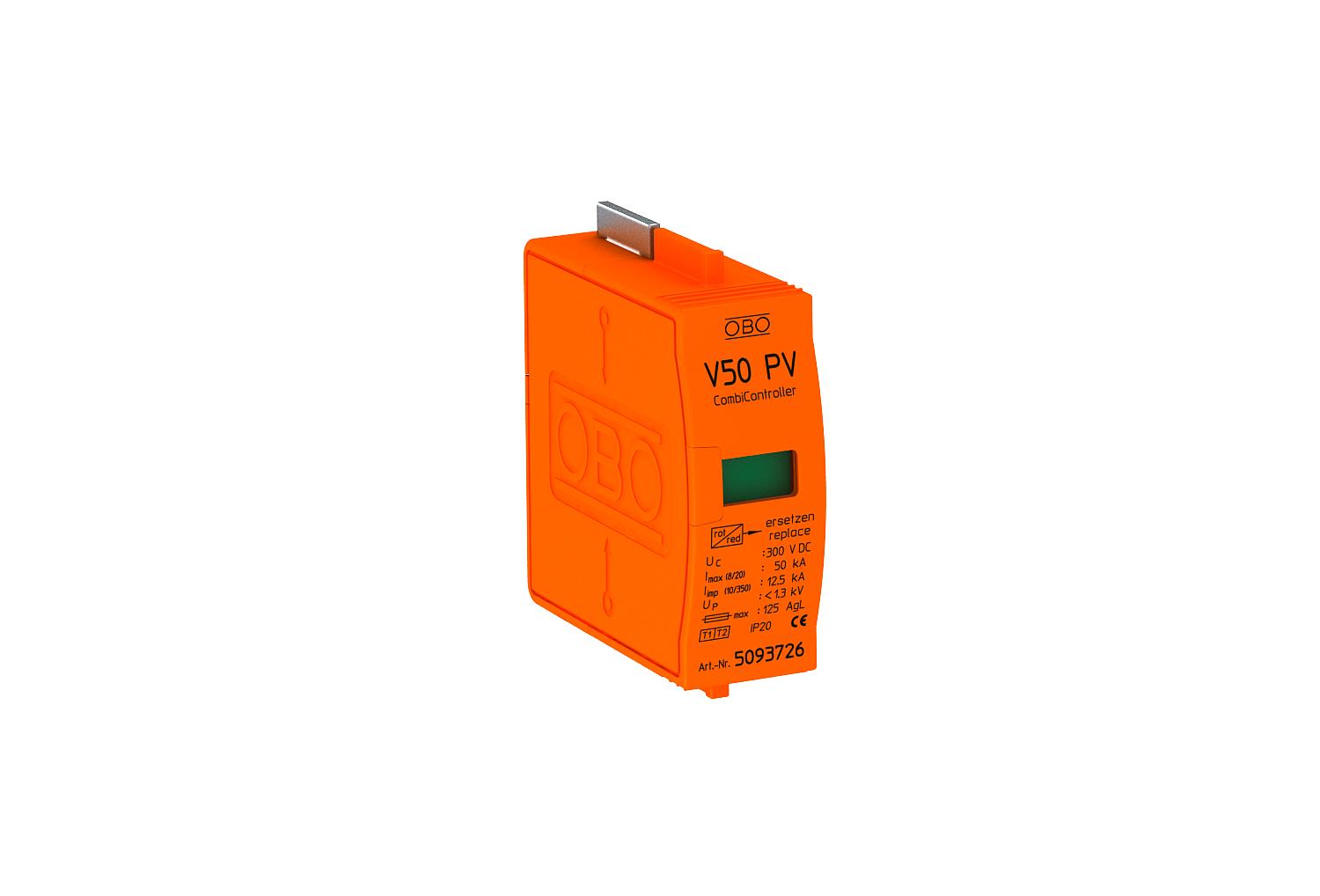

PV iškroviklio įdėklas – žaibo viršįtampio iškroviklis, tipas 1+2
Art. Nr. 5093726 | EAN 4012195708841
- Prekės aprašymas
-
Prekės aprašymas
„CombiController“ įdėklas, tipas 1+2, kombinuotasis iškroviklis fotovoltinių elementų įrenginiams
• Apsaugos nuo viršįtampio potencialų išlyginimui pagal VDE 0100-443 (IEC 60364-4-44)
• Iškrovos dydis iki 12,5 kA (10/350) ir 50 kA (8/20) vienam poliui
• DC apsaugos lygis: < 1,3 kV vienam poliui (kai Y tipo jungimas: 2,6 KV ir Uoc maks.
Viršutinė dalis
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos rūšis IP20 Didžiausia ilgalaikė įtampa AC 280 Didžiausia ilgalaikė įtampa DC 300 Dydis 300V DC Išvadas 1 poliaus, PV viršutinė dalis su Y pagrindu iki 600 V DC LPZ 0→2 Maks. darbinė temperatūra 80 °C Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm² Maksimali impulsinė nuotėkio srovė (8/20 μs) 50 kA Maksimalus priešsaugiklis 125 A Min. darbinė temperatūra -40 °C Polių konstrukcija 1 SPD pagal EN 61643-11 Tipas 1+2 SPD pagal IEC 61643-1 I+II klasė Suveikimo laikas <25 ns Vardinė impulsinė nuotėkio srovė (8/20 µs) 30 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 30 kA Žaibo išlydžio srovė (10/350) [bendra] 12,5 kA Žaibo išlydžio srovė (10/350 μs) 12,5 kA Galimos jungtys
Apsaugos lygis [L-N] ≤1,3 Imp. srovė (8/20 µs) [bendra] 30 kA Maks. tinklo viršįtampio apsauga 125 Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2,5 mm² - Visi tipai
- Atsisiuntimai
-
Duomenų lapas V50-B+C 0-300PV / 5093726 , 0.16MB , pdfAtitikties deklaracija V50-B+C 0-300PV / 5093726 , 0.17MB , pdfREACH Atitikties deklaracija V50-B+C 0-300PV / 5093726 , 0.12MB , pdfRoHS Atitikties deklaracija V50-B+C 0-300PV / 5093726 , 0.12MB , pdfKaip tinkamai parinkti Viršįtampių apsaugos - Paprastas parinkimas , 2.00MB , pdfKaip tinkamai parinkti Pagalba renkantis apsaugą nuo viršįtampio , 2.00MB , pdfNėra šio gaminio aprašymų
