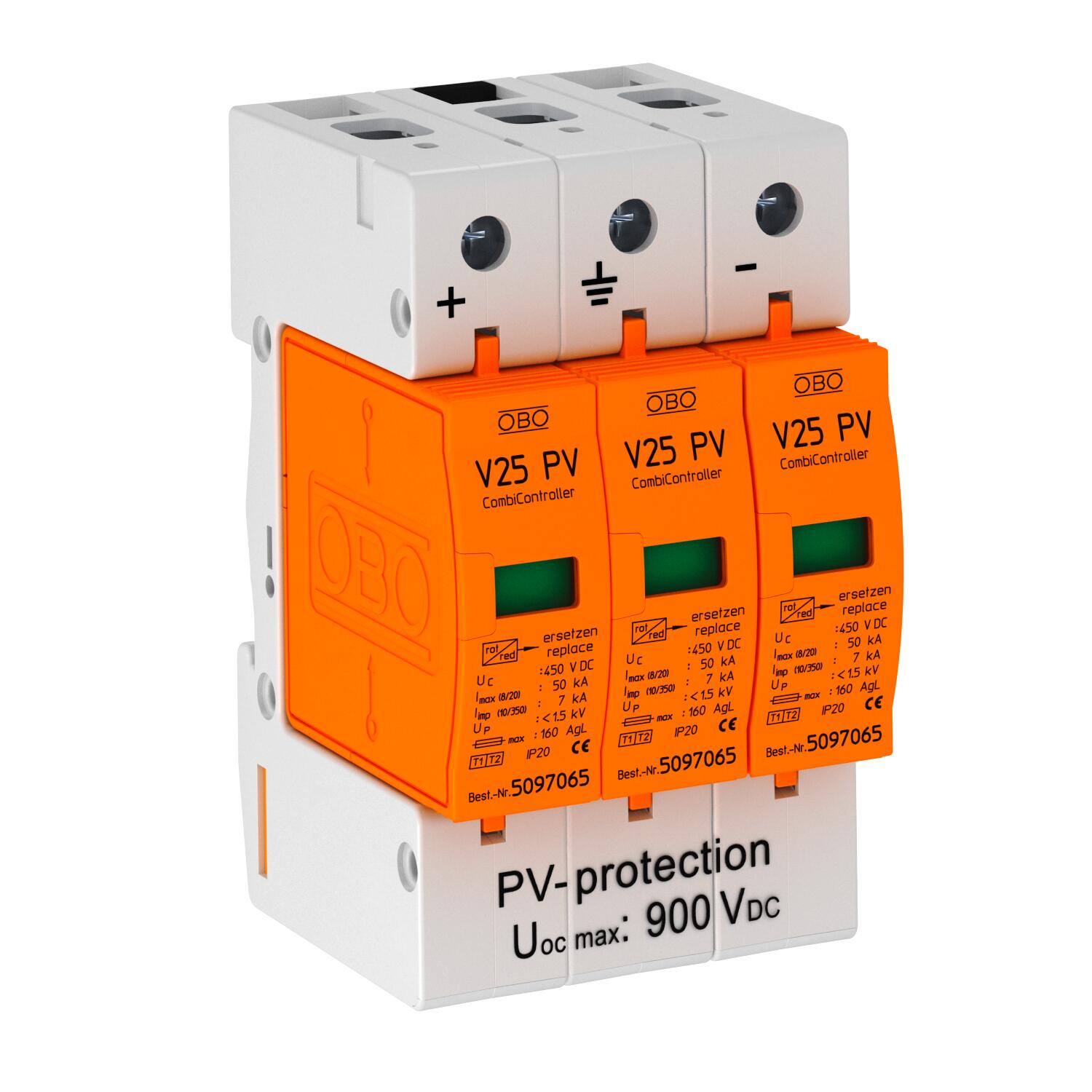

PV kombinuotas iškroviklis V25, 900 V DC 3 | IP20

PV kombinuotas iškroviklis V25, 900 V DC

Art. Nr. 5097447 | EAN 4012195478683

Art. Nr. / Tipas

Polių konstrukcija	3

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

V25 viršįtampių iškroviklis, 1+2 tipo, skirtas PV sistemoms

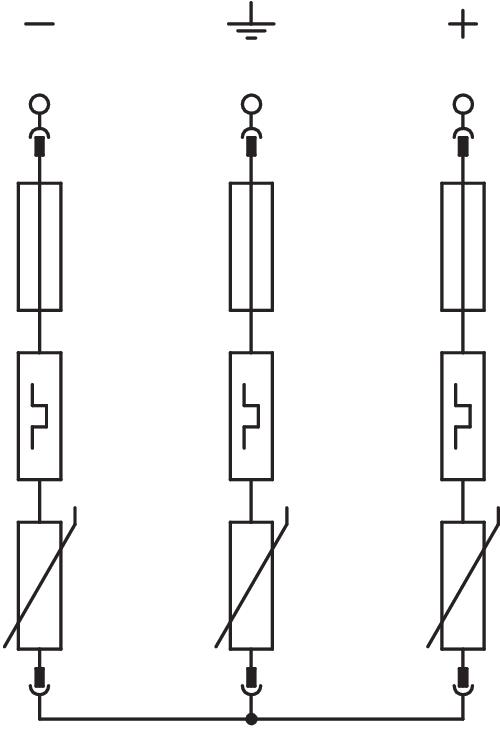

• komplektas, kurį sudaro varistorius iškroviklis, įkišamas su skiriamuoju įtaisu į gedimams atsparią Y tipo jungtį pagal VDE 0100-712 (50539-12)
• apsaugos nuo viršįtampių potencialų išlyginimas pagal VDE 0100-443 (EN 60364-4-44)
• iškrovos dydis iki 7 kA (10/350) ir 50 kA (8/20) vienam poliui
• žemas DC apsaugos lygis: < 3,0 kV ir Uoc maks. = 900 V DC
• su optiniu veikimo indikatoriumi naudoti paskirstymo skydeliuose

Naudojimas: PV sistemos be arba su atskira izoliuota apsaugos nuo žaibo įranga

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP20
Didžiausia ilgalaikė įtampa DC	900 V
Dydis	900V DC
Išpučiamasis	ne
Išvadas	3 polių PV sistemoms
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
Kiti tinklo tipai	ne
LPZ	0→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	160
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Maksimalus priešsaugiklis	160 A
Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne

Polių konstrukcija	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<25 ns
Tinklo forma	DC
Tinklo tipas DC	taip
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Žaibo išlydžio srovė (10/350 μs)	7 kA
