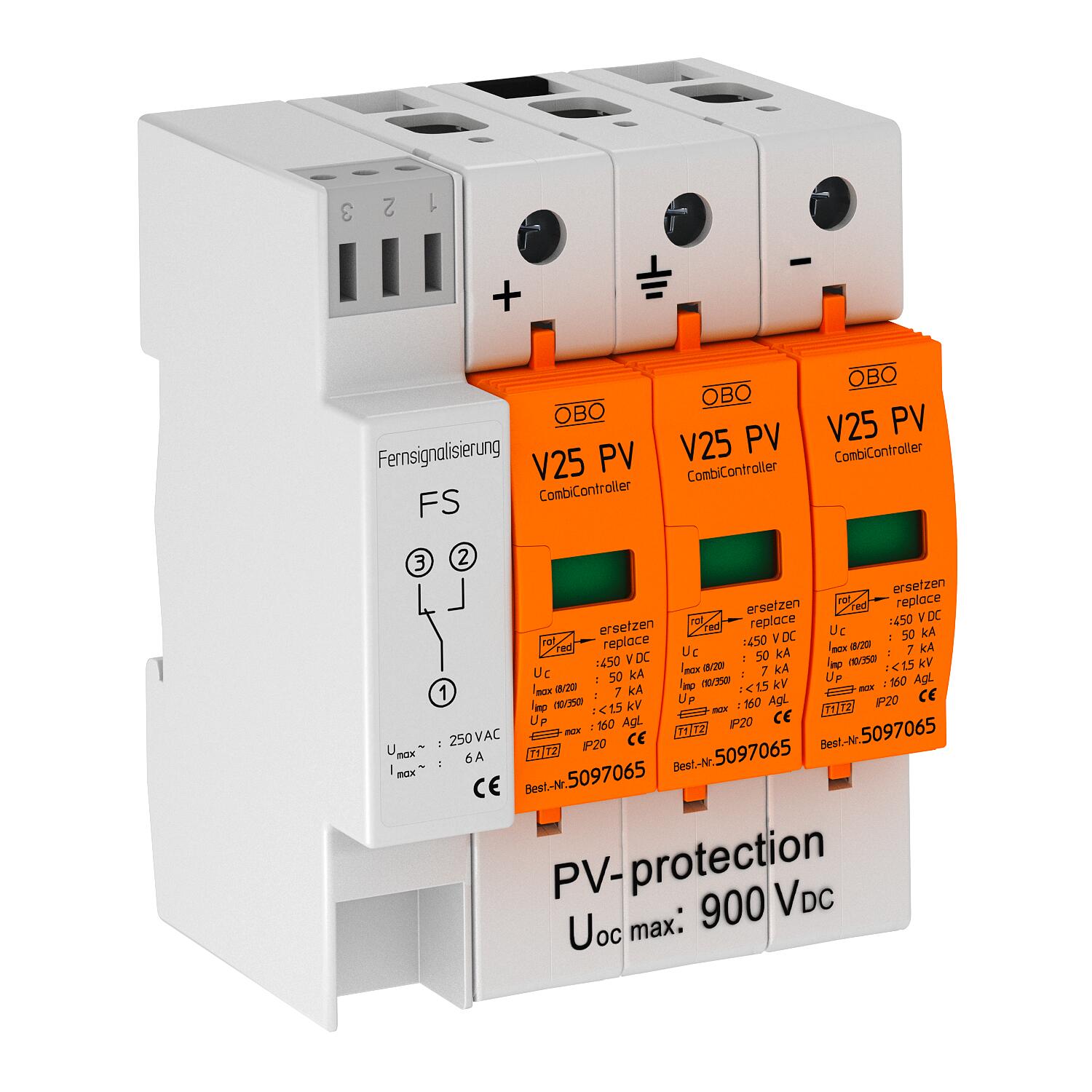

PV kombinuotas iškroviklis V25, 900 V DC su nuotoline signalizacija 3 | IP20

PV kombinuotas iškroviklis V25, 900 V DC su nuotoline signalizacija

Art. Nr. 5097448 | EAN 4012195709121

Art. Nr. / Tipas

Polių konstrukcija	3

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

V25 kombinuota apsauga nuo viršįtampio, 1+2 tipas, skirta PV sistemoms su FS kontaktu, kuris veikia kaip bepotencialis perjungiklis

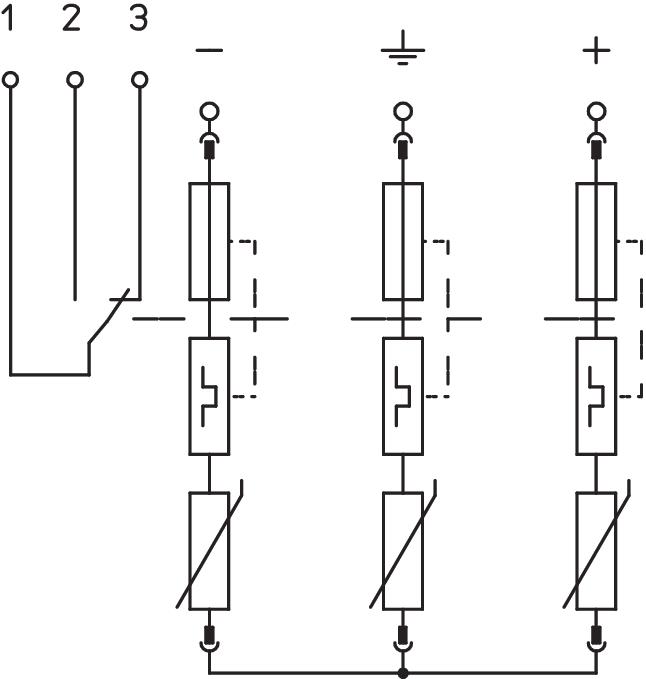

• Komplektas su kištukiniu varistoriumi iškrovikliu ir pertraukikliu
• Gedimams atsparus Y tipo jungimas pagal VDE 0100-712 (EN 50539-12)
• Apsaugos nuo viršįtampio potencialo išlyginimas pagal VDE 0100-443 (IEC 60364-4-44)
• Iškrovos dydis ik 7 kA (10/350) ir 50 kA (8/20) vienam poliui
• DC apsaugos lygis: < 3,0 KV ir Uoc max = 900 V DC
• Su termodinaminiu skiriamuoju įtaisu ir optiniu veikimo indikatoriumi

Naudojimas: fotogalvaninių elementų įrenginiuose su apsaugos nuo žaibo įrenginiu

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP20
Didžiausia ilgalaikė įtampa DC	900 V
Dydis	900V DC
FM kontaktai	Keitiklis
Išpučiamasis	ne
Išvadas	3 polių FV sistemoms su FS
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
Kiti tinklo tipai	ne
LPZ	0→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	160
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Maksimalus priešsaugiklis	160 A
Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis

Nuotolinio signalizavimo įtaisas	taip
Polių konstrukcija	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<25 ns
Tinklo forma	DC
Tinklo tipas DC	taip
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Žaibo išlydžio srovė (10/350 μs)	7 kA
