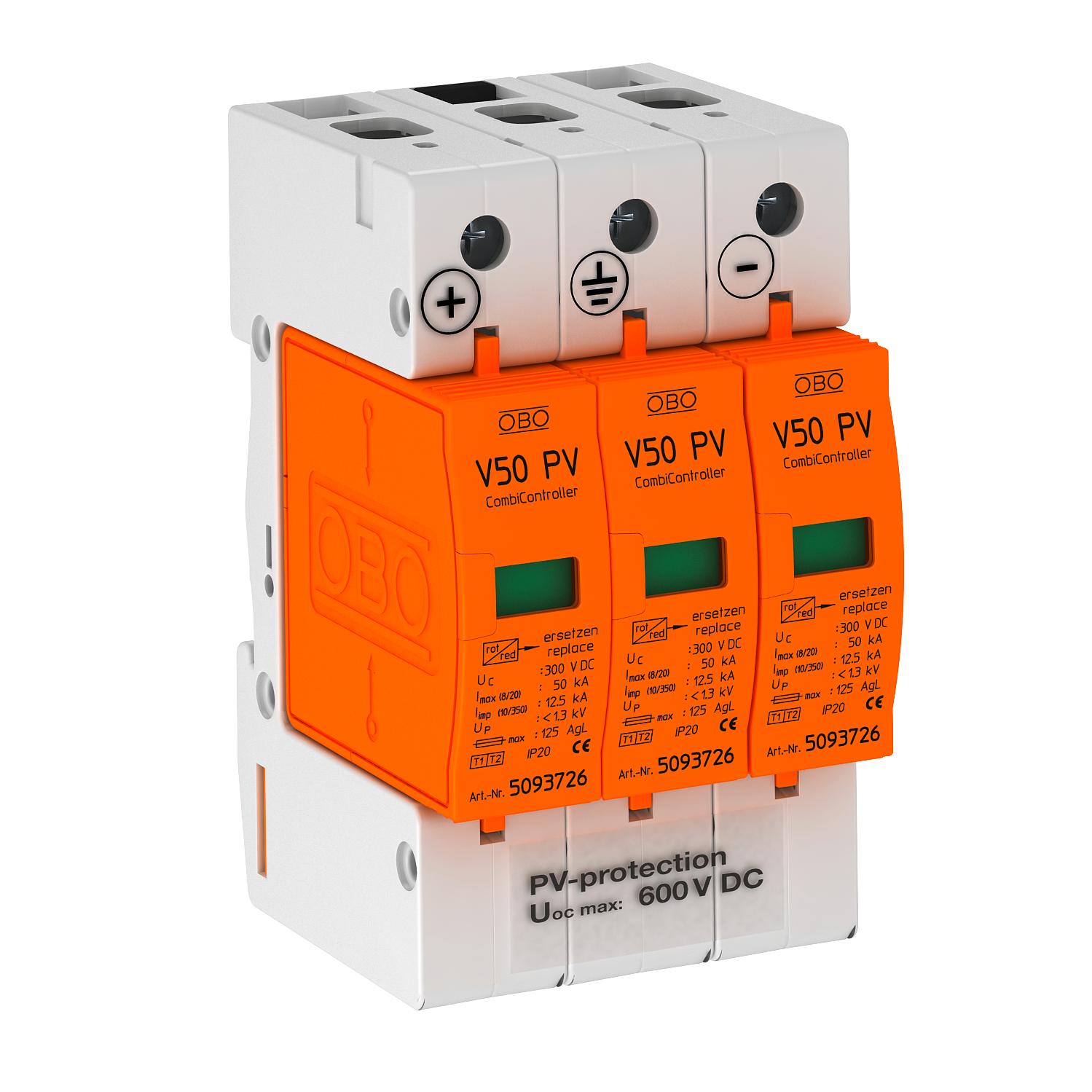

PV kombinuotas iškroviklis V50, 600 V DC 3 | IP20

PV kombinuotas iškroviklis V50, 600 V DC

Art. Nr. 5093623 | EAN 4012195478546

Art. Nr. / Tipas

Polių konstrukcija	3

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

V50 viršįtampių iškroviklis, 1+2 tipo, skirtas PV sistemoms

• komplektas, kurį sudaro varistorius iškroviklis, įkišamas su skiriamuoju įtaisu į gedimams atsparią Y tipo jungtį pagal VDE 0100-712 (50539-12)
• apsaugos nuo viršįtampių potencialų išlyginimas pagal VDE 0100-443 (EN 60364-4-44)
• iškrovos dydis iki 12,5 kA (10/350) ir 50 kA (8/20) vienam poliui
• žemas DC apsaugos lygis: < 2,6 kV ir Uoc maks. = 600 V DC
• su optiniu veikimo indikatoriumi naudoti paskirstymo skydeliuose
Naudojimas: PV sistemos be arba su atskira izoliuota apsaugos nuo žaibo įranga

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP20
Didžiausia ilgalaikė įtampa DC	600 V
Dydis	600V DC
Imp. srovė (8/20 µs) [bendra]	30 kA
Išpučiamasis	ne
Išvadas	3 polių PV sistemoms
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
Kiti tinklo tipai	ne
LPZ	0→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Maksimalus priešsaugiklis	125 A
Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis

Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<25 ns
Tinklo forma	DC
Tinklo tipas DC	taip
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Žaibo išlydžio srovė (10/350 μs)	12,5 kA
