Pastaba: Ši prekė nebegaminama. Gaminamą produktą galite rasti čia: 5088405 / Generatoriaus paskirstymo dėžutė, tipas 2, 1 laidui

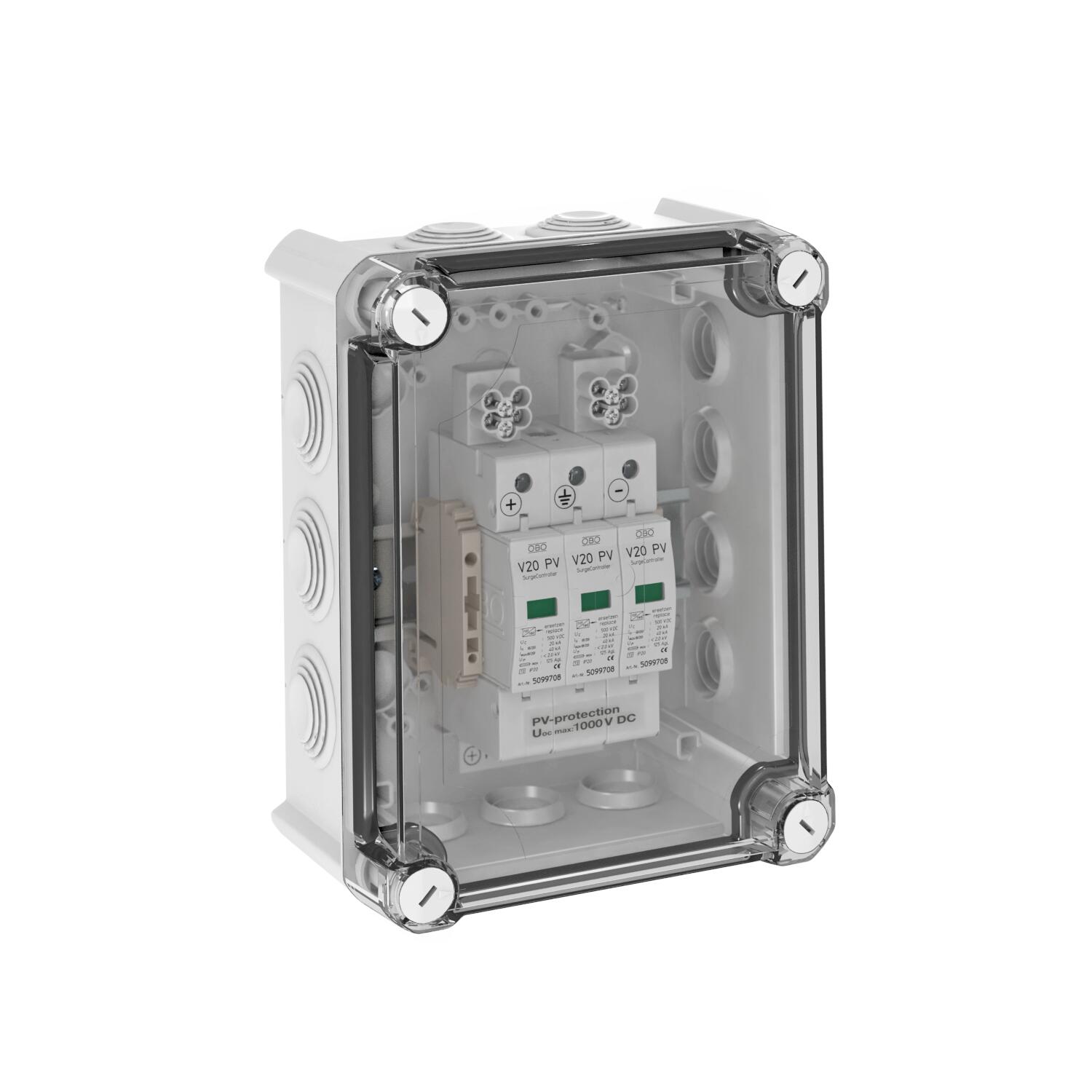

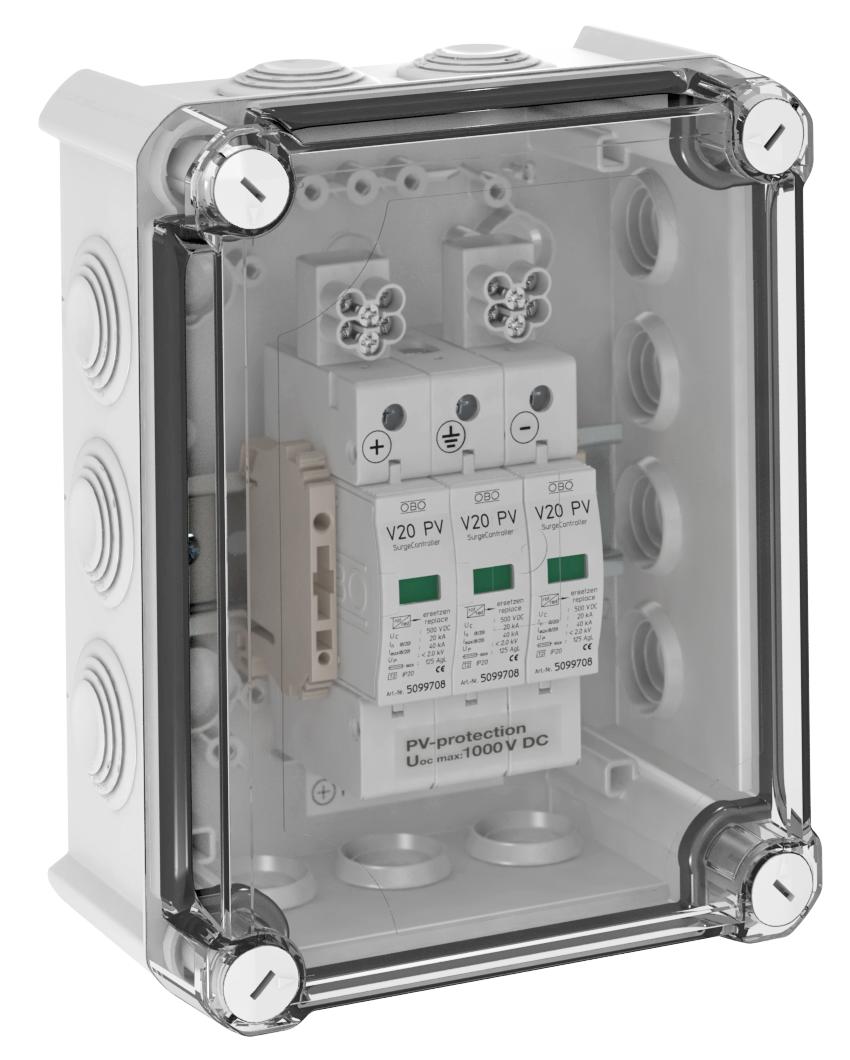

PV sisteminis sprendimas, tipas 2, skirtas WR su 1 MPP kontrolės įtaisu, 1000 V DC IP66

PV sisteminis sprendimas, tipas 2, skirtas WR su 1 MPP kontrolės įtaisu, 1000 V DC

Art. Nr. 5088593 | EAN 4012196423187

Art. Nr. / Tipas	5088593 / VG-V20-C3-PH1000

Apsaugos rūšis	IP66

Prekės aprašymas

Prekės aprašymas

Apsaugos nuo viršįtampio sisteminis sprendimas PV įrangos inverteriui su 3 atskirais MPP kontrolės įtaisais

• Varistorinis iškroviklis, įkišamas su atjungiamuoju įtaisu ir klaidoms atsparia Y tipo jungtimi pagal VDE 0100-712 (50539-12)
• DC apsaugos lygis: < 4,0 kV (Uoc maks. = 1000V DC su V20-C/0-500PV)

• Apsauginiai įrenginiai su 3 gnybtais iki 16 mm², iš anksto įmontuoti korpusuose, iki 30A DC vienam gnybtui

• iš anksto sumontuota polikarbonato korpuse (IP65), atsparus UV spinduliams norint naudoti lauke, su kabelių priveržimo rinkiniu

PV sistemų inverterio DC apsaugai nuo viršįtampio.

Jei kyla pavojus, kad dėl vėjo, ledo, temperatūros arba saulės poveikio gali susidaryti kondensatas, gali prireikti papildomų apsaugos priemonių!

Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė	taip
Apsaugos rūšis	IP66
Atsparus trumpajam jungimui	taip
Didžiausia ilgalaikė įtampa DC	1000 V
Dydis	1000V DC
Išvadas	2 tipo korpuse su gnybtais
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
Kiti tinklo tipai	ne
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	16 mm²
Maks. PV įtampa	1000 V
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimalus priešsaugiklis	125 A
Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	10 mm²

Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	1,5 mm²
Montavimo būdas	sumontuota korpuse
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Suveikimo laikas	<25 ns
Tinklo forma	DC
Tinklo tipas DC	taip
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
