Pastaba: Ši prekė nebegaminama. Gaminamą produktą galite rasti čia: 5088445 / Generatoriaus paskirstymo dėžutė, tipas 2, 2 x 2 laidams

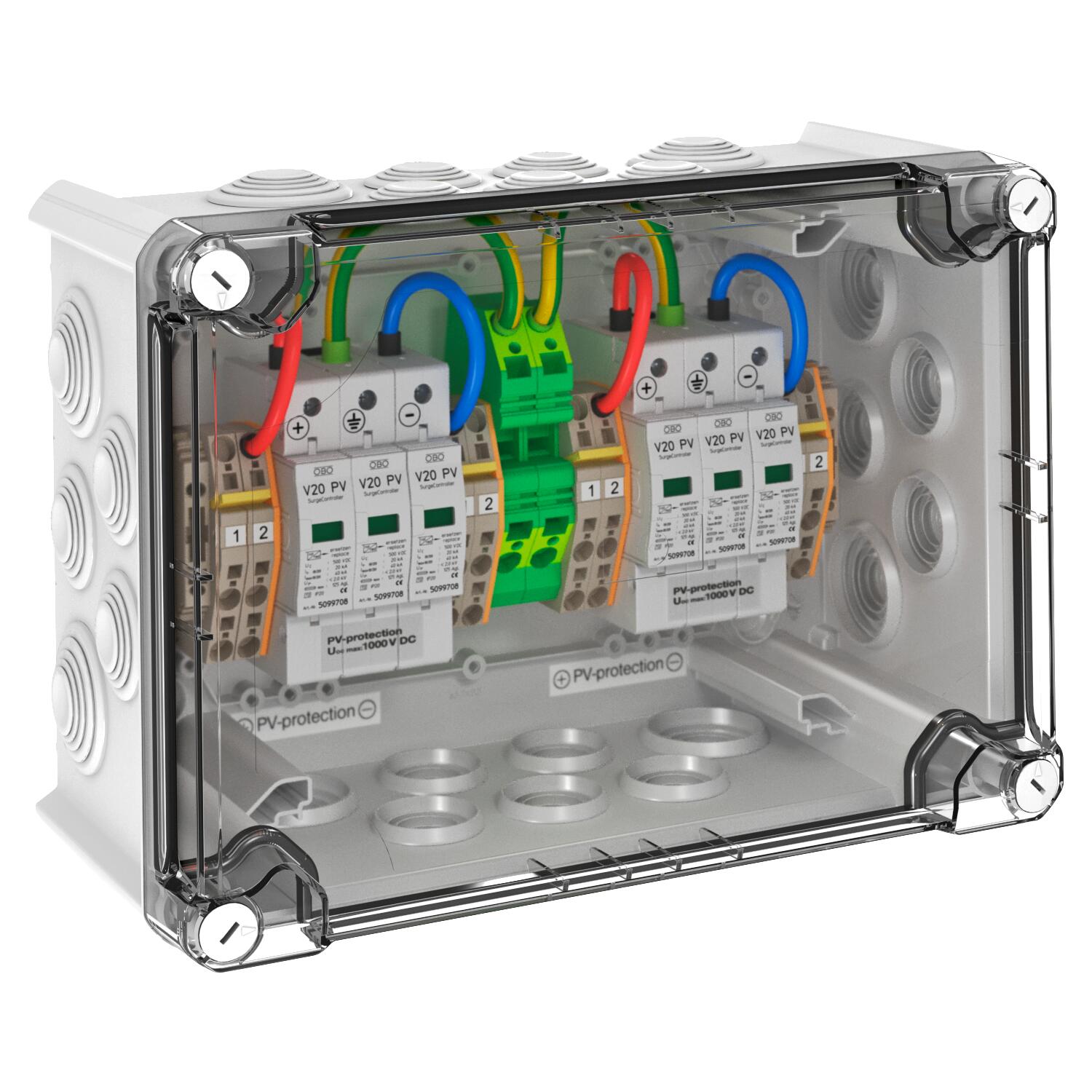

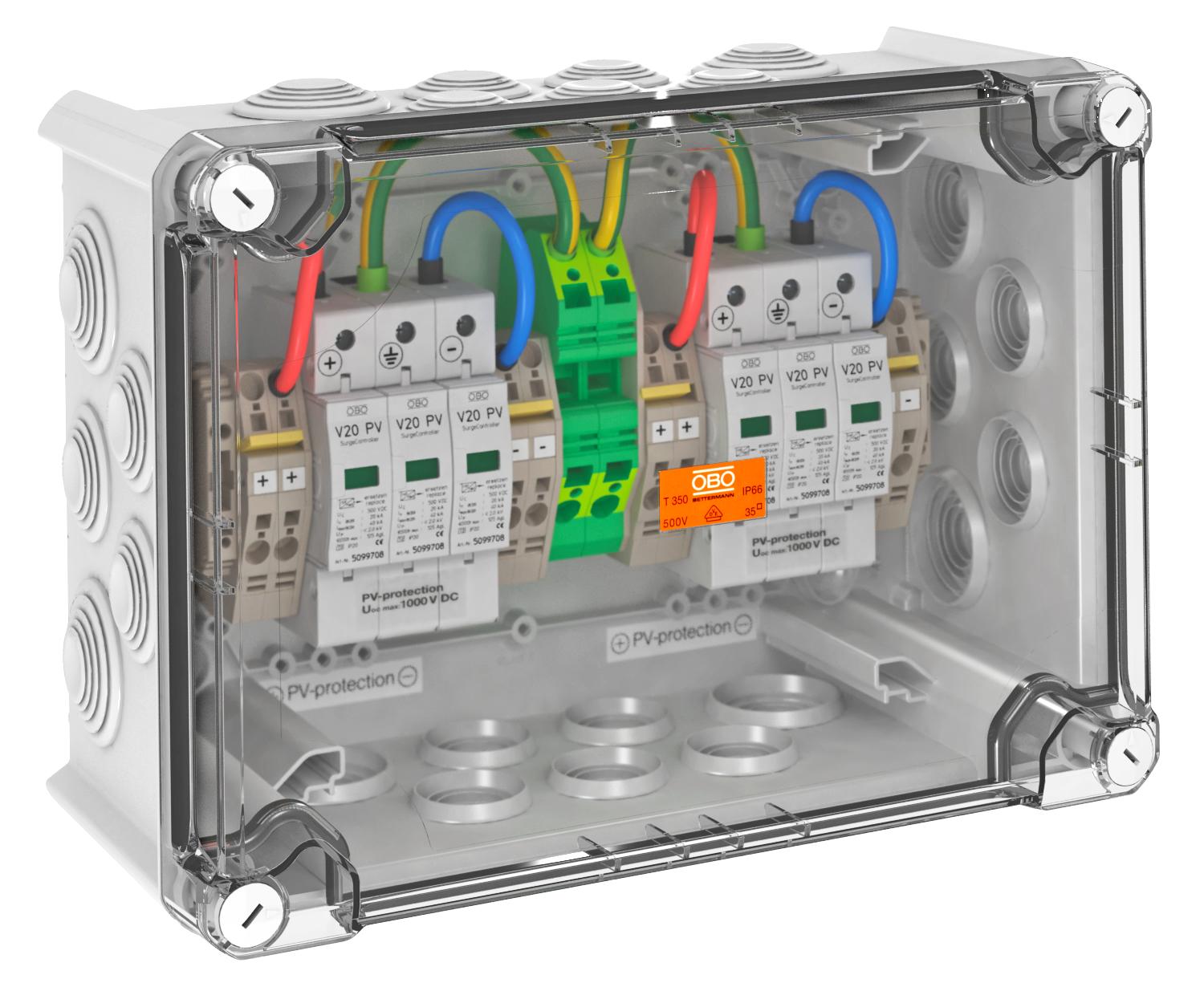

PV sisteminis sprendimas, tipas 2, skirtas WR su 2 MPP kontrolės įtaisais, 1000 V DC IP65

PV sisteminis sprendimas, tipas 2, skirtas WR su 2 MPP kontrolės įtaisais, 1000 V DC

Art. Nr. 5088568 | EAN 4012196329854

Art. Nr. / Tipas	5088568 / VG-CPV1000K 22

Apsaugos rūšis	IP65

Prekės aprašymas

Prekės aprašymas

Sisteminis sprendimas PV įrangos inverteriui su 2 atskirais MPP kontrolės įtaisais

• Varistorinis iškroviklis, jungiamas su skiriamuoju įtaisu į gedimams atsparią Y tipo jungtį pagal VDE 0100-712 (50539-12)

• Žemas DC apsaugos lygis: <4,0 kV (Uoc maks. = 1000V DC su V20-C/0-500PV)

• Viename apsaugos prietaiso korpuse iš anksto įrengti 4 gnybtai iki 6 mm², iki 30 A DC vienam gnybtui

• Iš anksto sumontuota polikarbonato korpuse (IP66), atsparus UV spinduliams norint naudoti lauke, su kabelių sandarikliais

PV sistemų inverterio DC apsaugai.

Jei kyla pavojus, kad dėl vėjo, ledo, temperatūros arba saulės poveikio gali susidaryti kondensatas, gali prireikti papildomų apsaugos priemonių!

Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė	taip
Apsaugos rūšis	IP65
Didžiausia ilgalaikė įtampa DC	1000 V
Dydis	1000V DC
Imp. srovė (8/20 µs) [bendra]	20 kA
Integruotas įvadinis saugiklis	ne
Išpučiamasis	taip
Išvadas	Dviems MPP ir su gnybtine jungtimi
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
Kiti tinklo tipai	ne
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimalus priešsaugiklis	125 A
Min. darbinė temperatūra	-40 °C

Min. laidų skersmuo, lankstus (plonagyslis)	6 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	0,5 mm²
Montavimo būdas	sumontuota korpuse
Nuotolinio signalizavimo įtaisas	ne
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Tinklo tipas DC	taip
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
