PV sisteminis sprendimas, tipas 2 su MC4 kištuku ir atskyrikliu, skirtas WR su 1 MPP kontrolės įtaisu, 1000 V DC IP66

PV sisteminis sprendimas, tipas 2 su MC4 kištuku ir atskyrikliu, skirtas WR su 1 MPP kontrolės įtaisu, 1000 V DC

Art. Nr. 5088501 | EAN 4012196792207

Art. Nr. / Tipas

Apsaugos rūšis	IP66

Prekės aprašymas

Prekės aprašymas

PV sisteminis sprendimas, 2 tipas su MC4 kištuku ir atskyrikliu, skirtas WR su 1 MPP, 1000 V DC

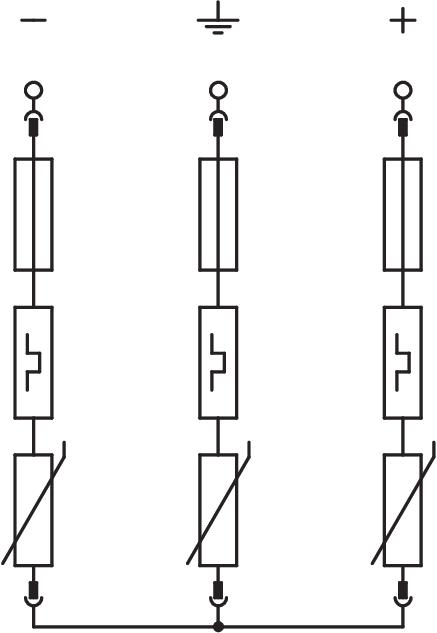

• Varistorinis iškroviklis, įstatomas su skiriamuoju įtaisu į klaidoms atsparią Y tipograndinę pagal VDE 0100-712 (50539-12)
• Žemas DC apsaugos lygis: < 4,0 kV (Uoc maks. = 1000 V DC su V20–C/0–500PV)
• Kirtiklis (1000 V; 8 A) saugiam DC linijos atjungimui
• Vienas PV įvadas (MC4 kištukinės jungtys) vienam MPP, iki 30 A DC gnybtui

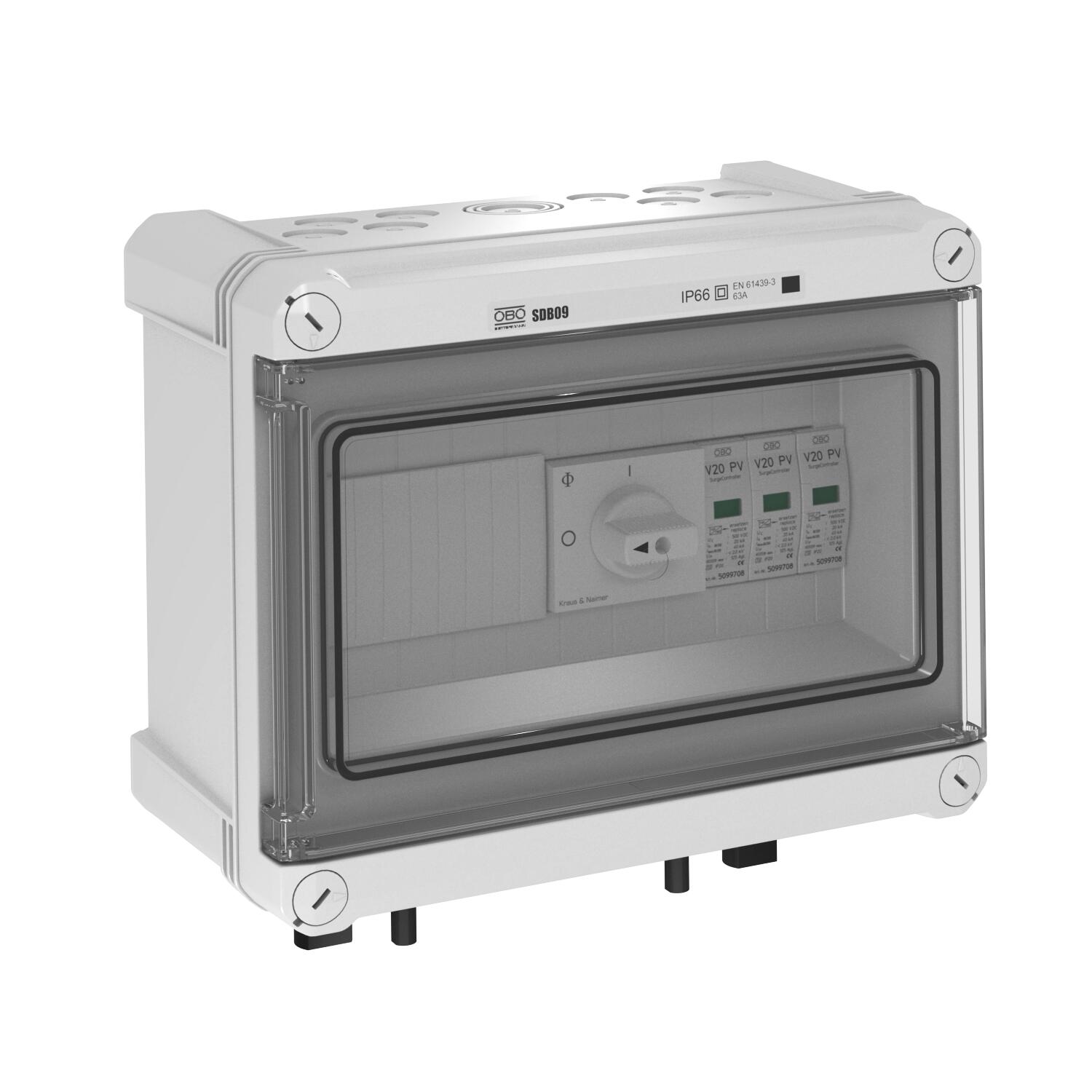

• Iš anksto sumontuotas polikarbonato skydelyje (IP66), atsparus UV spinduliams naudojant lauke

PV sistemų inverterio DC apsaugai.

Jei kyla pavojus, kad dėl vėjo, ledo, temperatūros arba saulės poveikio gali susidaryti kondensatas, gali prireikti papildomų apsaugos priemonių!

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	ne
2 tipo patikros klasė	taip
3 tipo patikros klasė	ne
Apsaugos rūšis	IP66

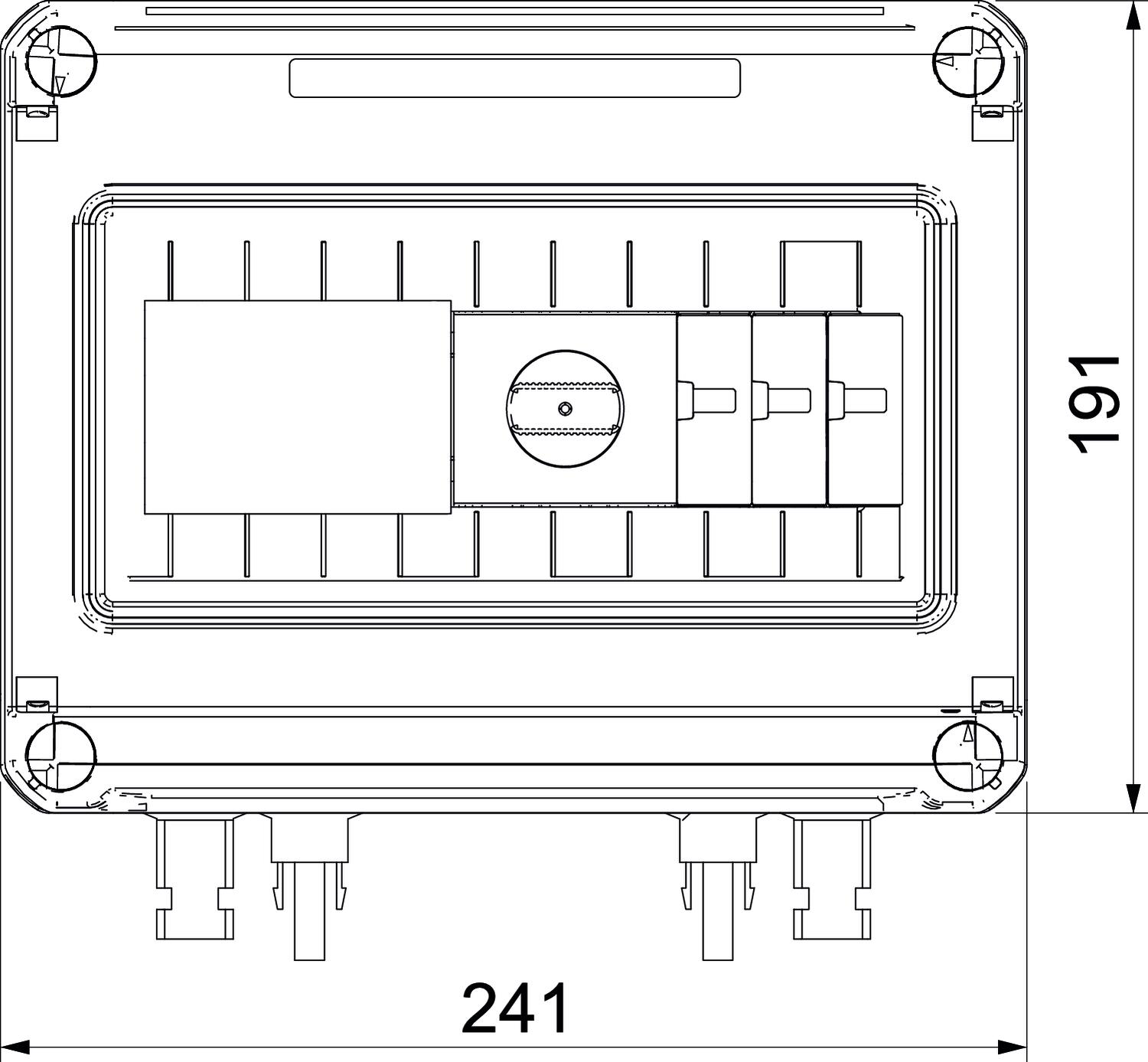

Aukštis	191 mm
Didžiausia ilgalaikė įtampa DC	1000 V
Dydis	1000V DC
Gylis	125 mm
Įėjimų skaičius	1
Integruotas įvadinis saugiklis	ne
Įrengtas atjungiamasis skyriklis	ne
Išvadas	3 polių PV sistemoms
Įvado tipas	MC4
Kabelių įvadų skaičius	4
Kiti tinklo tipai	ne
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. Įėjimo srovė vienai vijai	30 A
Maks. Išėjimo srovė	30 A
Maks. naudojimo temperatūros diapazonas	60 °C
Maks. Nuolatinės srovės įėjimo įtampa	1000 V
Maks. PV įtampa	1000 V
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimalus priešsaugiklis	125 A

Medžiaga	Polikarbonatas
Min. darbinė temperatūra	-40 °C
Min. naudojimo temperatūros diapazonas	-25 °C
Montavimo būdas	sumontuota korpuse
Nuotolinio signalizavimo įtaisas	ne
Plotis	240 mm
Polių konstrukcija	3
Saugos laipsnis IK kodas	IK05
Signalizavimas prietaise	optinis
Spalva	šviesiai pilka; RAL 7035
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Stebėsenos funkcija	ne
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Tinklo tipas DC	ne
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
Vijų įėjimų skaičius	1
