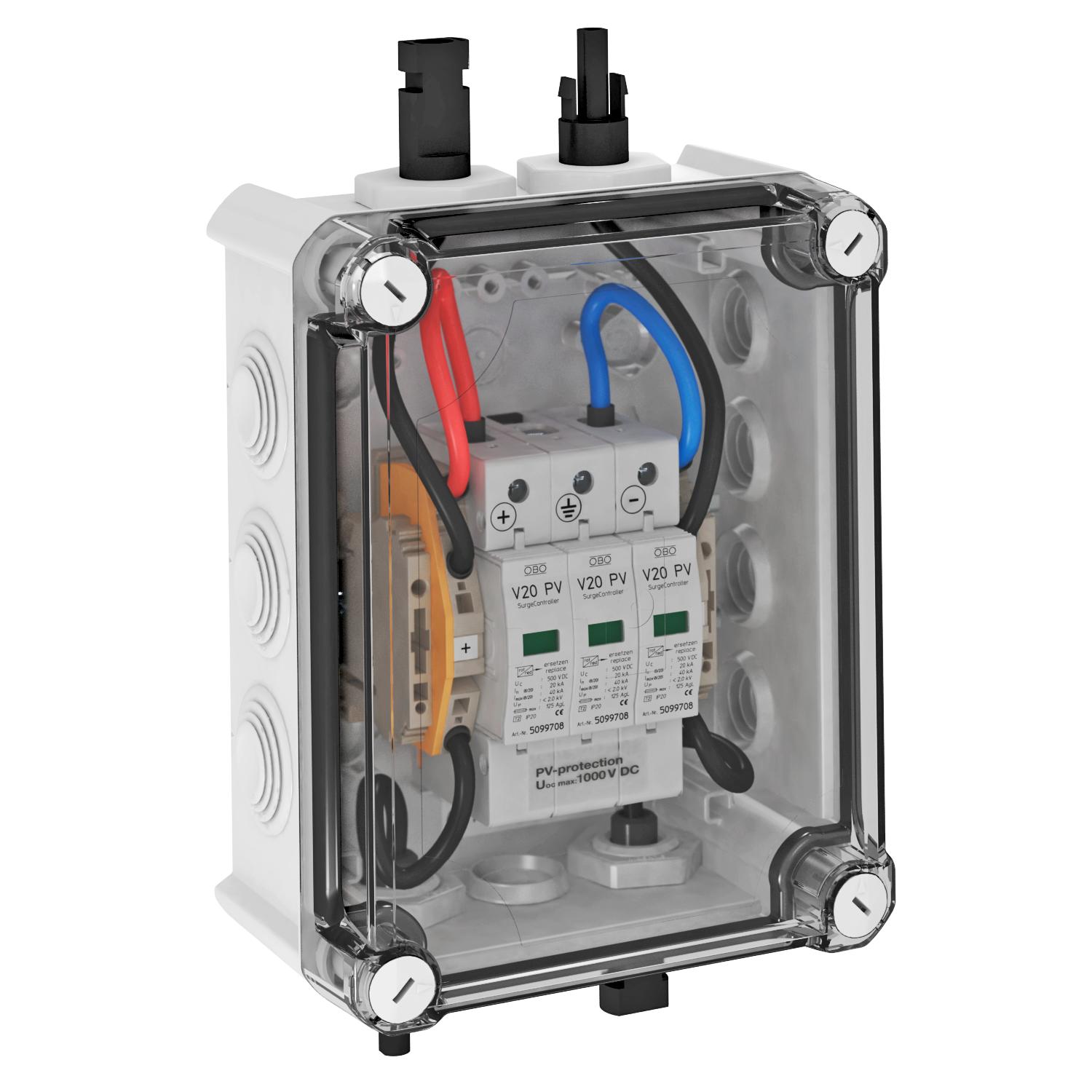

PV sisteminis sprendimas, tipas 2 su MC4 kištuku, skirtas WR su 1 MPP, 1000 V DC IP66

PV sisteminis sprendimas, tipas 2 su MC4 kištuku, skirtas WR su 1 MPP, 1000 V DC

Art. Nr. 5088554 | EAN 4012196816095

Art. Nr. / Tipas

Apsaugos rūšis	IP66

Prekės aprašymas

Prekės aprašymas

PV sisteminis sprendimas, tipas 2 su MC4 kištuku, skirtas WR su 1 MPP • Varistorinis iškroviklis, įkišamas su skiriamuoju įtaisu į klaidoms atsparią Y tipo grandinę pagal VDE 0100-712 (50539-12)
• Žemas DC apsaugos lygis: < 4,0 kV (Uoc maks. = 1000V DC su V20-C/0-500PV)
• Vienas PV įvadas (MC4 kištukinės jungtys) vienam MPP WR įvadui, iki 30 A DC gnybtui
• Iš anksto sumontuota polikarbonato skydelyje (IP66), atsparus UV spinduliams norint naudoti lauke

PV sistemų inverterio DC apsaugai.

Jei kyla pavojus, kad dėl vėjo, ledo, temperatūros arba saulės poveikio gali susidaryti kondensatas, gali prireikti papildomų apsaugos priemonių!

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	ne
2 tipo patikros klasė	taip
3 tipo patikros klasė	ne
Anschlussart Generatoranschlusskasten	MC4
Apsaugos rūšis	IP66
Atsparus trumpajam jungimui	taip

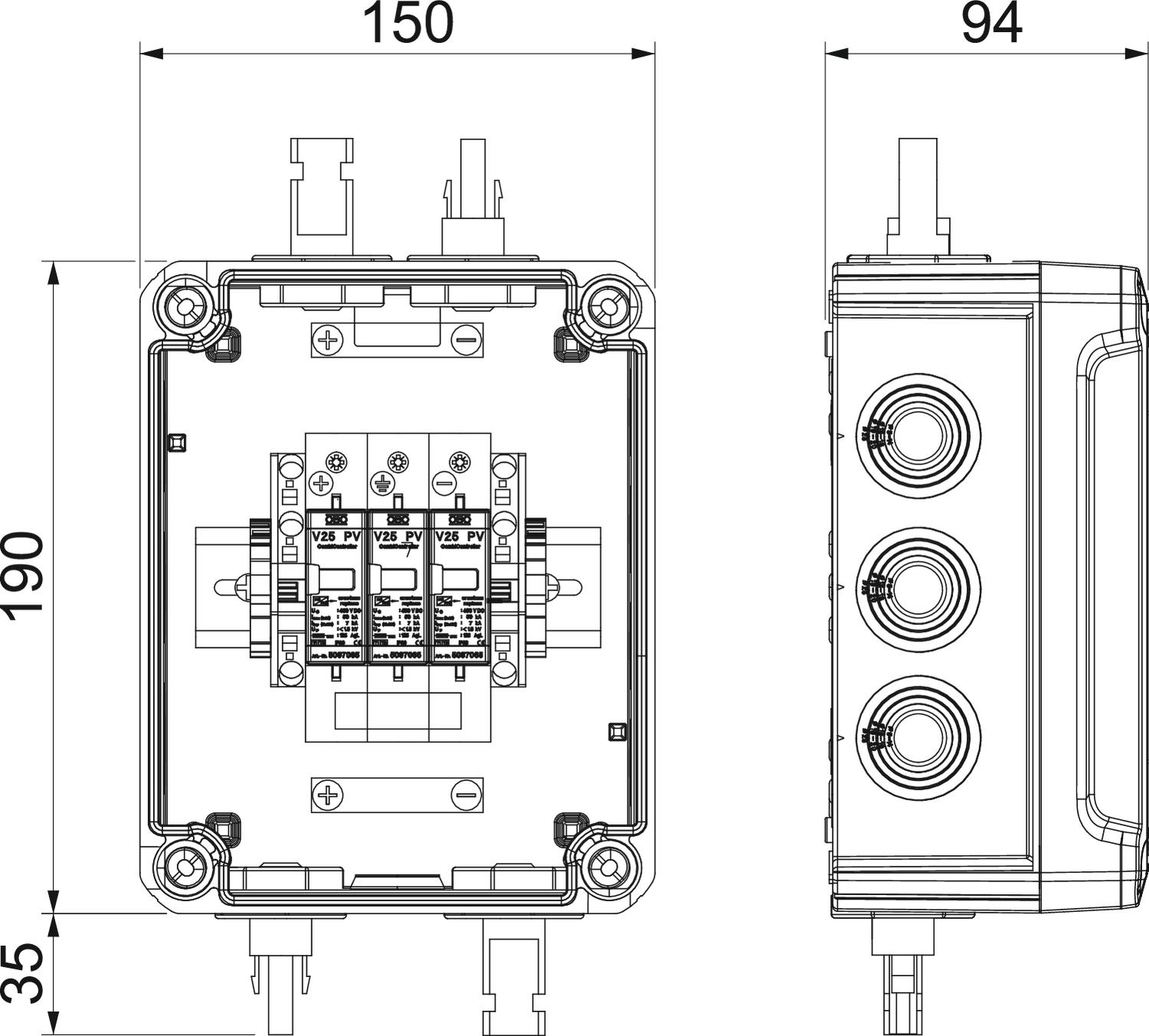

Aukštis	150 mm
Didžiausia ilgalaikė įtampa DC	1000 V
Dydis	1000V DC
Entries per MPPT	1
Exits per MPPT	1
Gylis	94 mm
Įėjimų skaičius	1
Įrengtas atjungiamasis skyriklis	ne
Išvadas	Vienam MPP įvadui ir su MC4 jungtimi
Įvado tipas	MC4
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija DC (PV)
Kabelių įvadų skaičius	4
Kiti tinklo tipai	ne
Korpuso medžiaga	PC
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. Įėjimo srovė vienai vijai	30 A
Maks. Išėjimo srovė	30 A
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. naudojimo temperatūros diapazonas	60 °C
Maks. Nuolatinės srovės įėjimo įtampa	1000 V
Maks. PV įtampa	1000 V
Maks. tinklo viršįtampio apsauga	125

Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimalus priešsaugiklis	125 A
Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	25 mm²
Min. naudojimo temperatūros diapazonas	-5 °C
Montavimo būdas	sumontuota korpuse
Number of MPPTs	1
Nuotolinio signalizavimo įtaisas	ne
Plotis	190 mm
Polių konstrukcija	3
Polių skaičius	3
Saugos laipsnis IK kodas	IK05
Signalizavimas prietaise	optinis
Spalva	šviesiai pilka; RAL 7035
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Stebėsenos funkcija	ne
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Tinklo tipas DC	taip
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
Vijų įėjimų skaičius	1
