PV viršįtampio ribotuvas V20, 2-polis 1000 V DC 2 | IP20

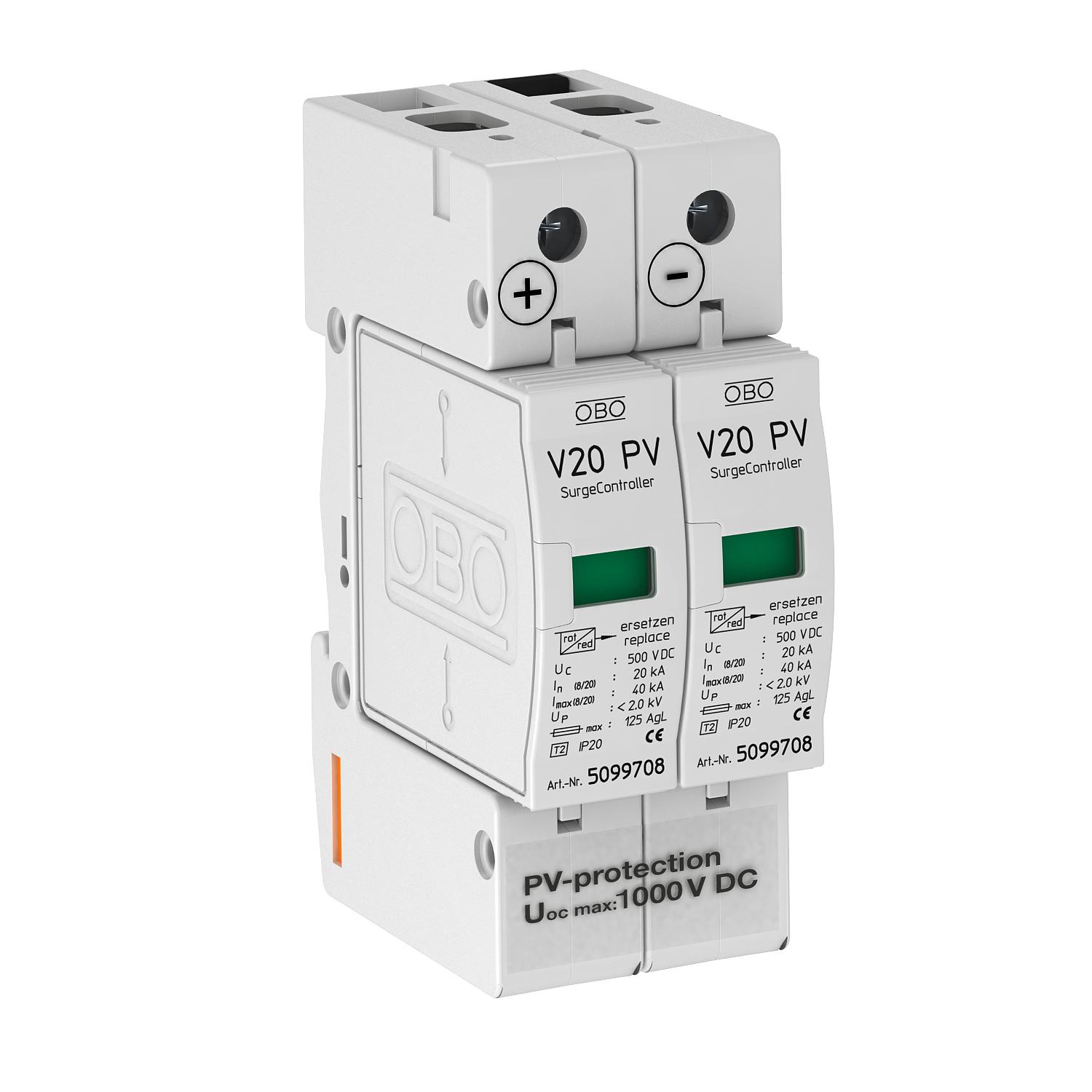

PV viršįtampio ribotuvas V20, 2-polis 1000 V DC

Art. Nr. 5094617 | EAN 4012195478669

Art. Nr. / Tipas

Polių konstrukcija

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

V20 viršįtampių ribotuvas, 2 tipas, skirtas įžemintiems PV įrenginiams

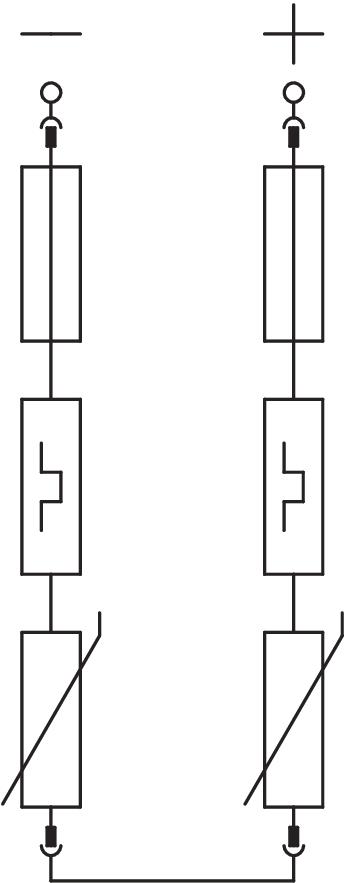

• komplektas su kištukiniu varistoriniu ribotuvu ir atjungimo prietaisu
• iš DC pusės tiesiogiai įžemintai PV sistemai pagal VDE 0100-712 (EN 50539-12)
• apsaugos nuo viršįtampio potencialų išlyginimas pagal VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 patikrinta pagal EN 50539-11 (VDE / KEMA)
• iškrovos dydis iki 40 kA (8/20) vienam poliui
• DC apsaugos lygis: < 4,0 kV ir Uoc maks.

Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė	taip
Apsaugos rūšis	IP20
Didžiausia ilgalaikė įtampa DC	1000 V
Dydis	1000V DC
Išpučiamasis	ne
Išvadas	2 polių įžemintoms PV sistemoms
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimalus priešsaugiklis	125 A
Min. darbinė temperatūra	-40 °C

Min. laidų skersmuo, lankstus (plonagyslis)	25 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	2
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Tinklo tipas DC	taip
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
