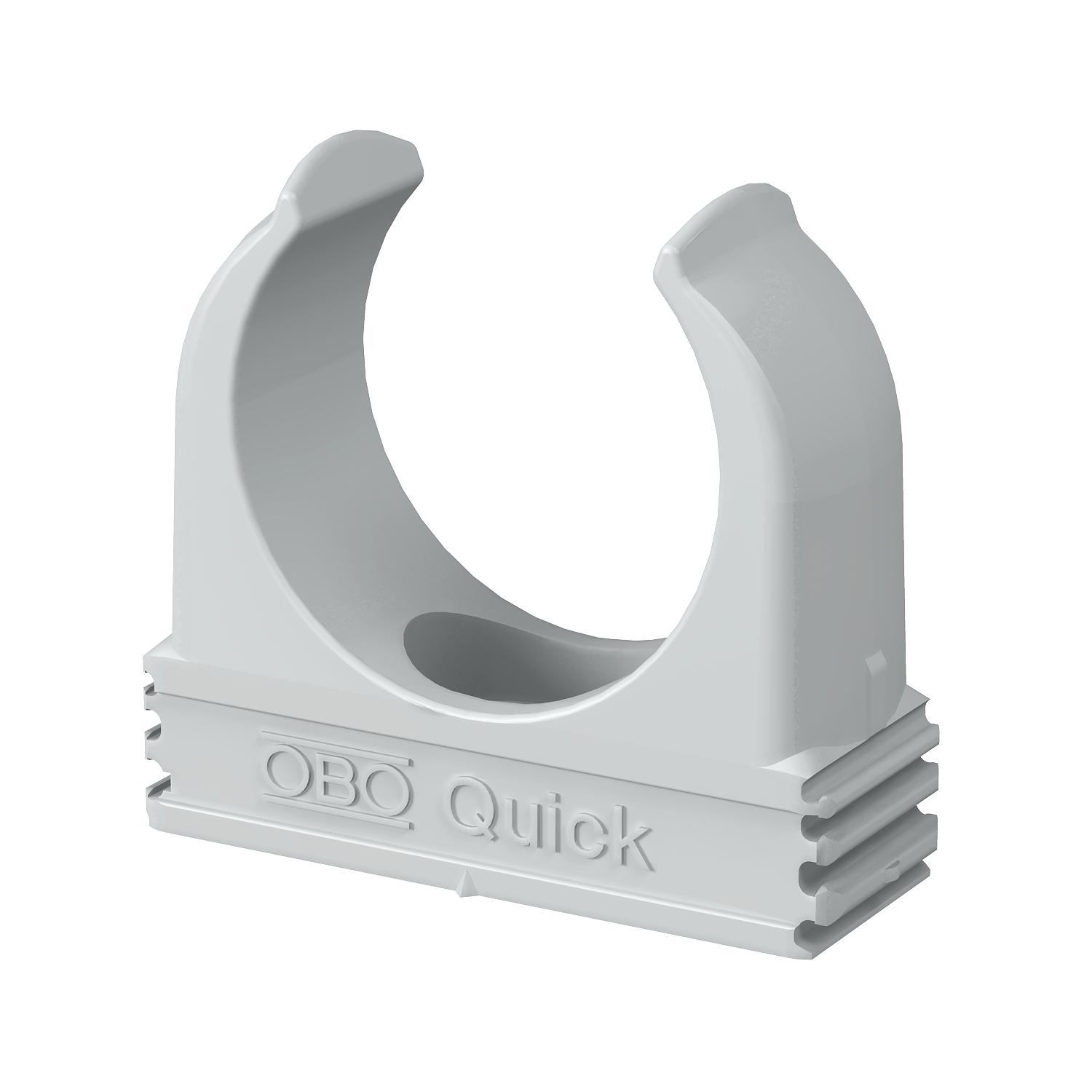

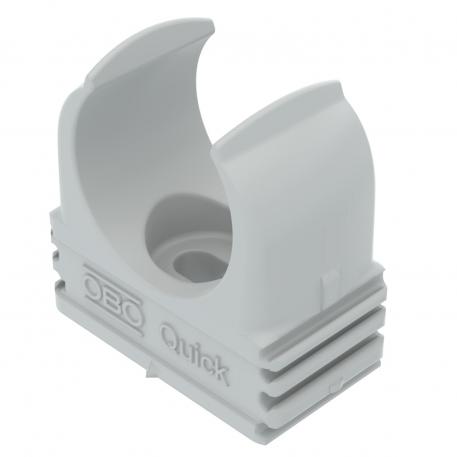

„Quick“ laikilis, šviesiai pilkas
Art. Nr. 2149010 | EAN 4012195583936
- Prekės aprašymas
-
Prekės aprašymas
Ant paviršiaus montuojamas laikiklis metriniams plieniniams šarvuotiems vamzdžiams, lengviems ir sunkiems izoliuotiems vamzdžiams bei „Quick“ elektros instaliacijos vamzdžiui pritvirtinti. Universalūs tvirtinimo variantai ant sienų ir lubų, viduje ir apsaugotoje vietoje lauke. Su pailga anga, skirta šoniniam išlyginimui, kai montuojama su medvaržčiu ir įkalamąja mūrvine. Vamzdžių montavimas be įrankių. Galima sujungti taip pat su „Multi-Quick“ arba „starQuick“ gnybtais. Dydį M16–M32 galima užsukti ant M6 sriegio. Tvirtinimo atstumas 50–60 cm
maks. ištempimo vertės F esant 20 °C patalpos temperatūrai, žr. lentelėje.
-
- Techniniai duomenys
-
Techniniai duomenys
Ardančioji apkrova 0,09 kN Atsparus ultravioletiniams spinduliams ne Be halogenų taip Dydis M20 Ištempimo vertės 75 N Jungiami vienas po kito taip Kabelių / vamzdžių skaičius 1 Maks. įtempimo zona D 20 mm Medžiaga Polipropilenas Min. įtempimo zona D 20 mm Spalva šviesiai pilka; RAL 7035 Su įdėklu ne Tvirtinimo būdas Skylė varžtui uždaras ne Vardinis dydis / tekstas M20 Matmenys

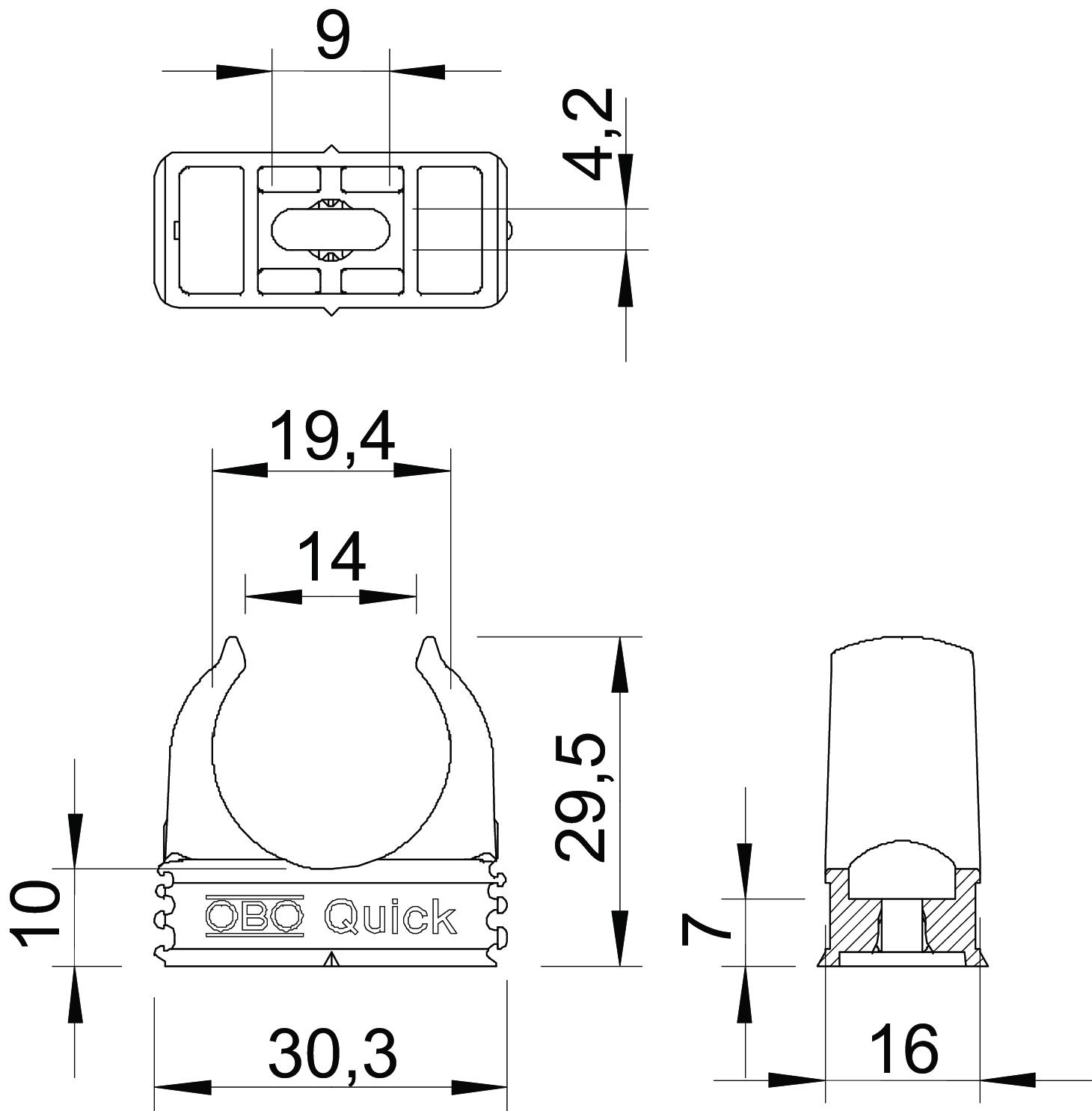

Matmuo A 30,3 mm Matmuo B 16 mm Matmuo C 14 mm Matmuo D 19,4 mm Matmuo E 9 mm Matmuo F 4,2 mm Matmuo H 29,5 mm Matmuo h 10 mm - Visi tipai
