Pastaba: Ši prekė nebegaminama.

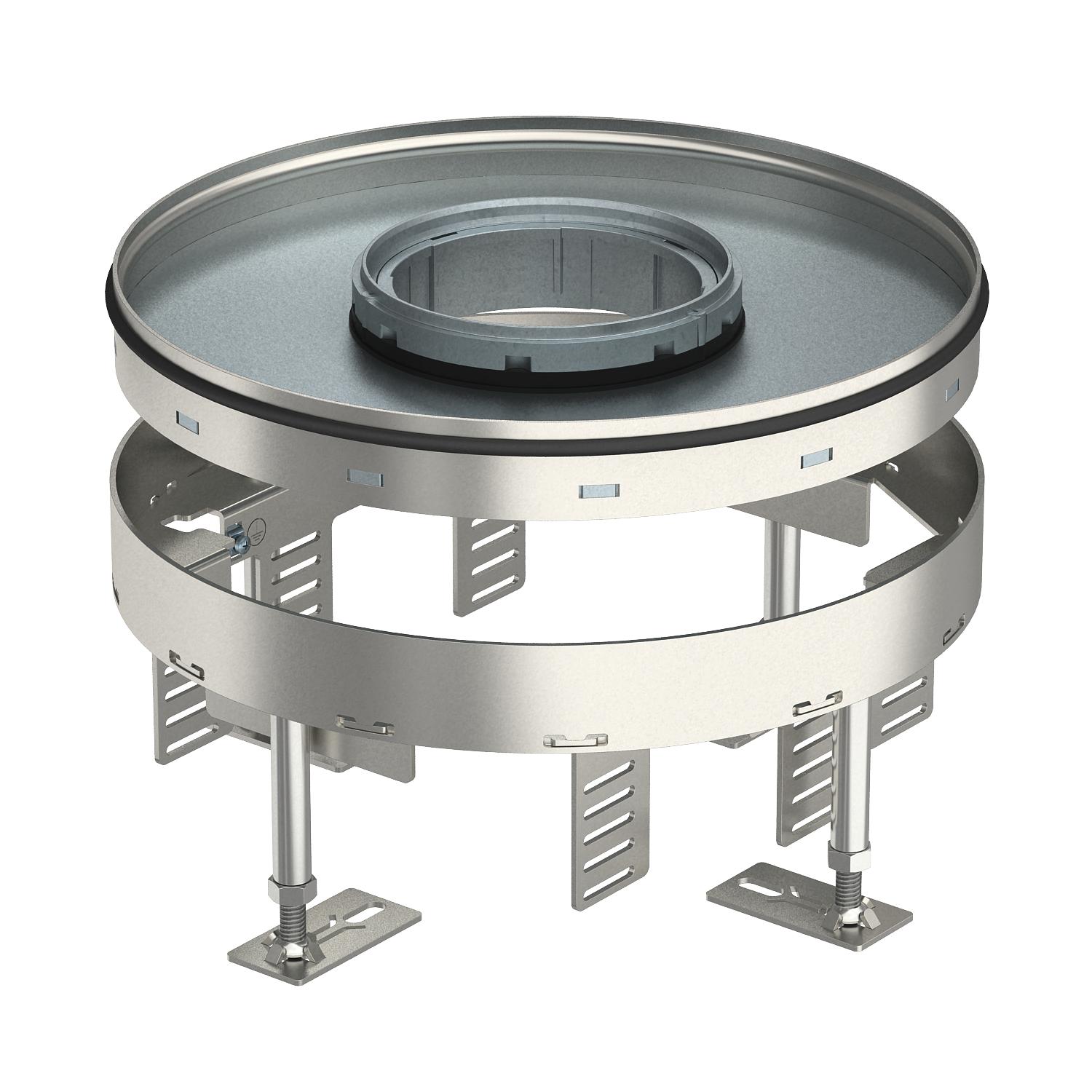

Reguliuojamo aukščio apskrita kasetė didelėms apkrovoms, skirta tubusui, RKFRSL, vardinis dydis R7, plieninė
Art. Nr. 7409466 | EAN 4012195869740
- Prekės aprašymas
-
Prekės aprašymasApvalus kasetinis liukas didelėms apkrovoms „tubusui“, kurios vardinis dydis R7, skirtas instaliaciniams prietaisams įmontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse. Apkrovos klasė 2 iki 20 kN.

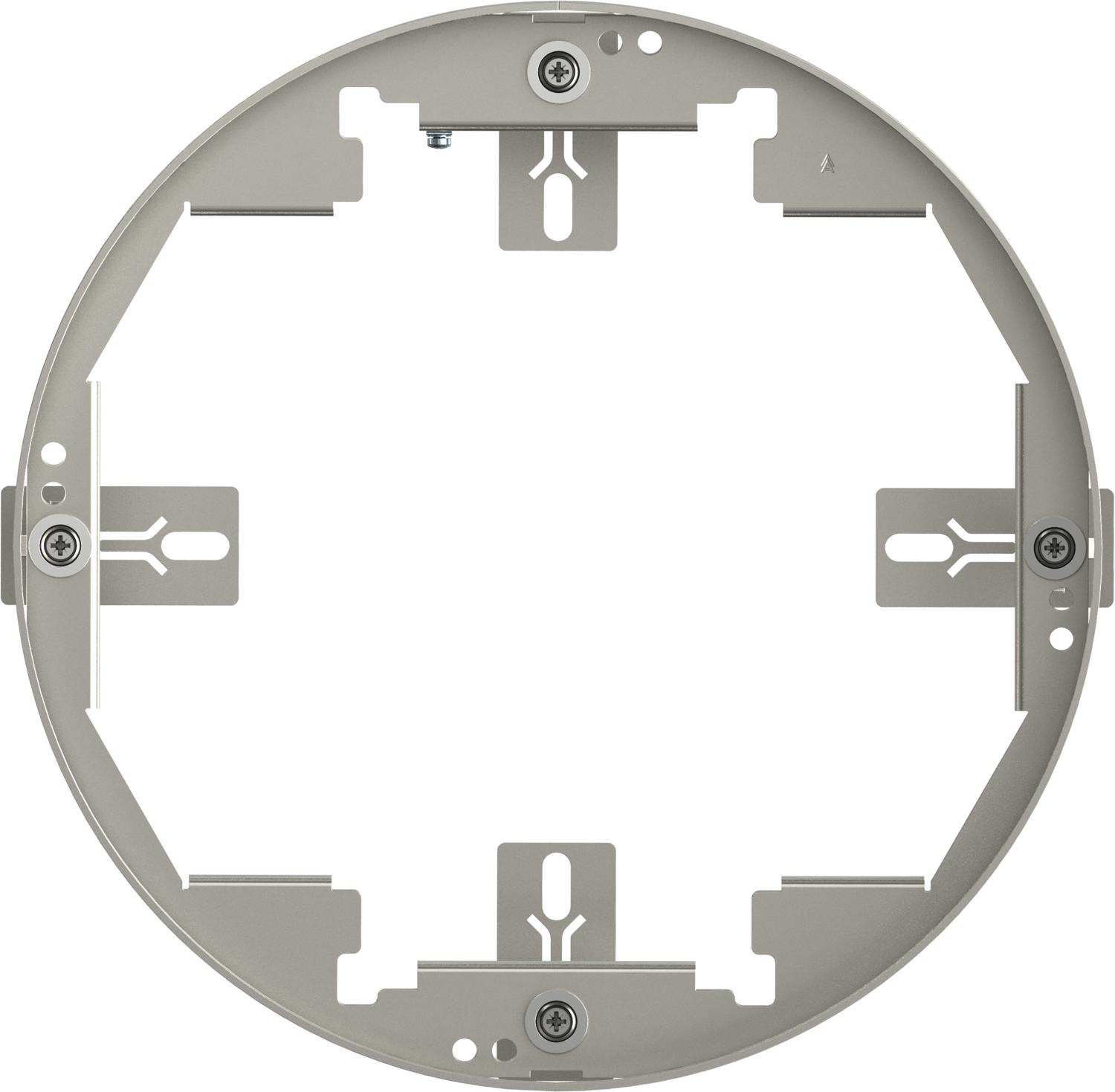

Reguliuojamo aukščio apvali kasetė didelėm apkrovom, kaip revizinis liukas, apkrovos klasė 2 iki 20 kN, 2 sekcijų. Galima instaliuoti 2 APMT2 ir APMT5 dangtelius. 2 universaliems laikikliams UT3 ir UT4, kurie naudojami su 7 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 10 „Modul 45®“ prietaisų, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

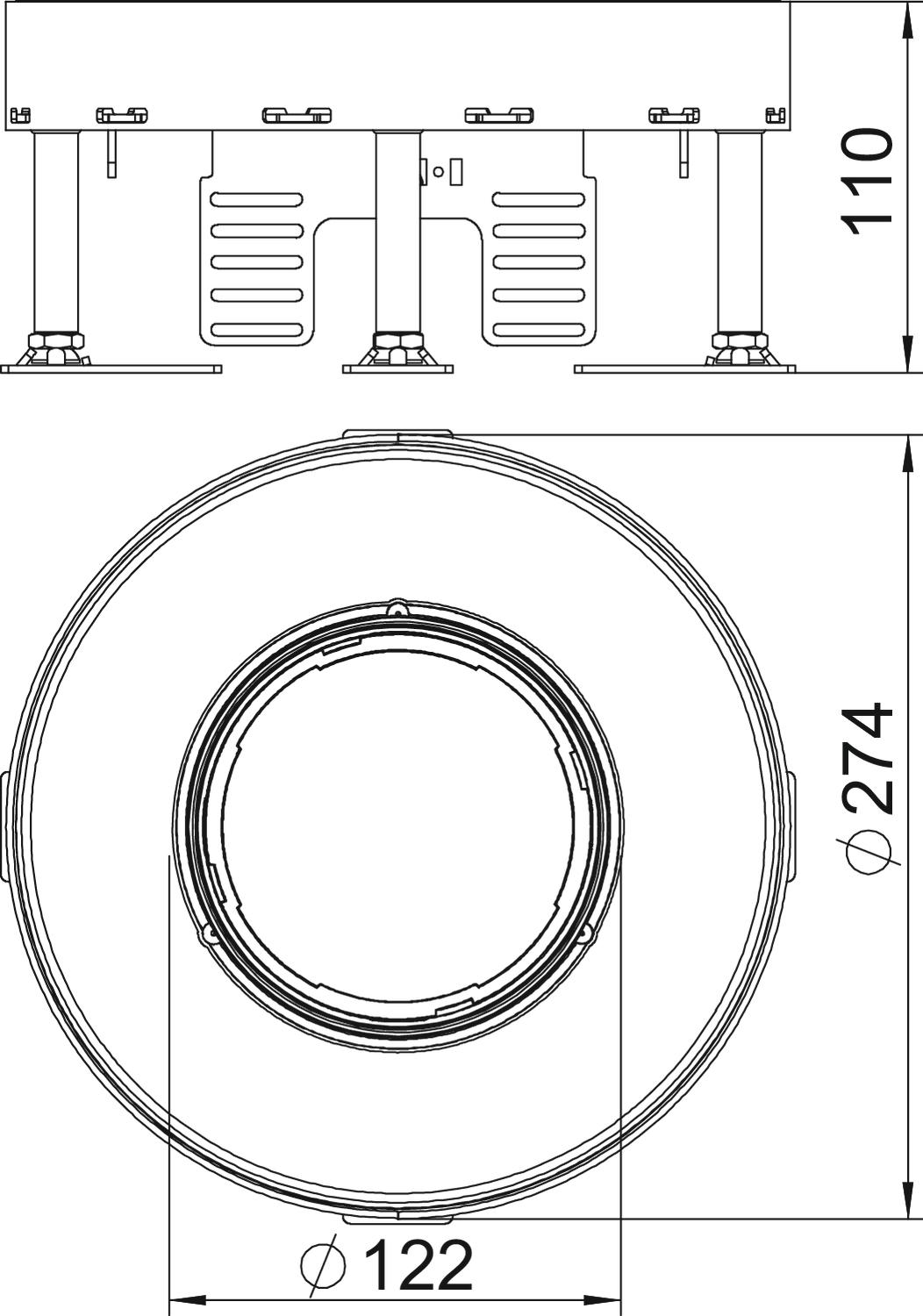

atsiejami ne Didelių apkrovų klasė 20 kN (OBO SL2) Dydis Ø275mm Grindų dangos storis 20 mm Įmontavimo gylis 105 mm Įmontavimo sistemos tipas UT3 / UT4 Įmontavimo skersmuo 275 Įmontuojamų prietaisų skaičius 10 Išvadas apvalus Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Maks. aukščio reguliavimo ribos 155 mm Maks. grindų aukštis 155 mm Matmuo h 110 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 105 mm Min. grindų aukštis 105 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Prietaisų dėžučių vardinis dydis R7 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms taip Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip - Visi tipai
