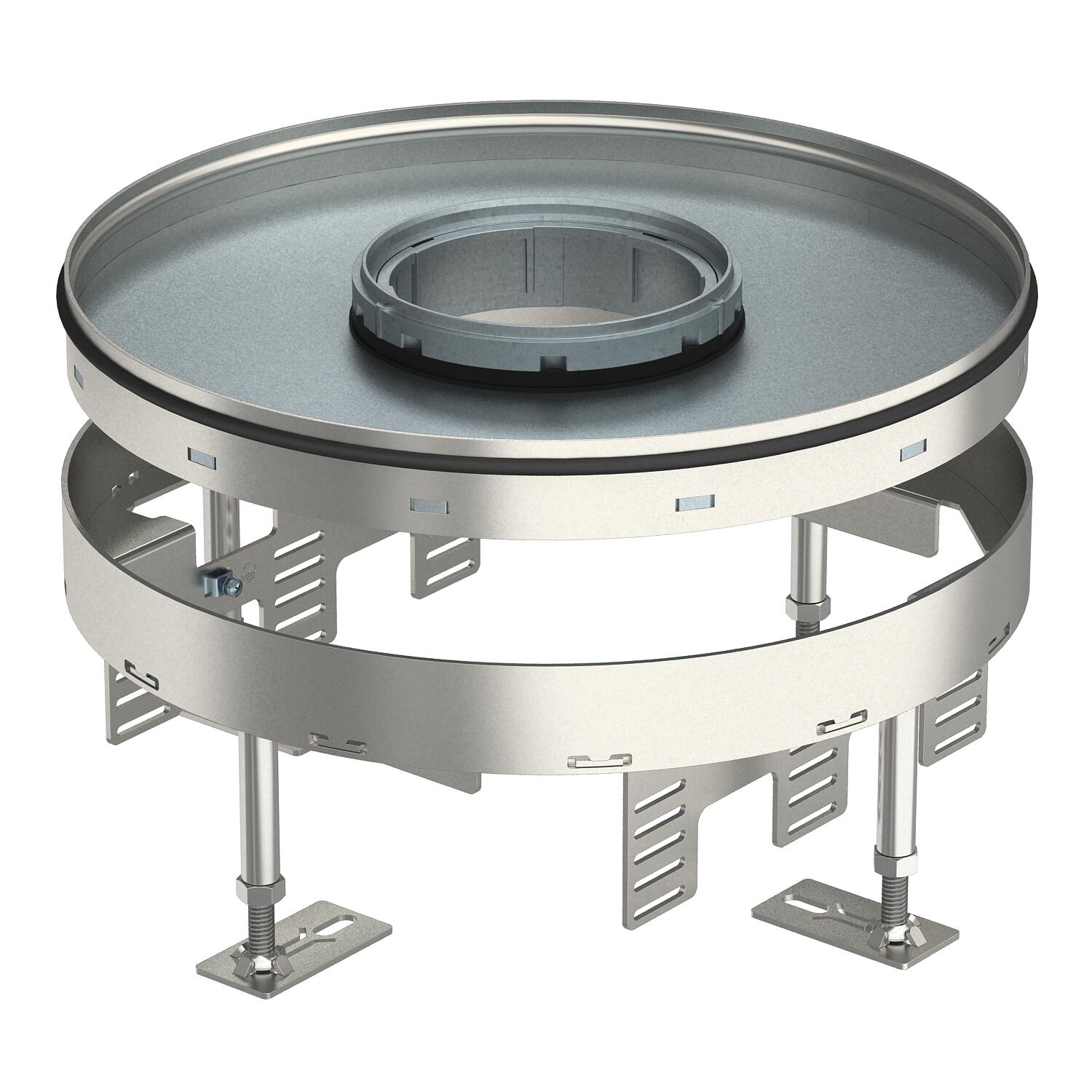

Reguliuojamo aukščio apskrita kasetė didelėms apkrovoms, skirta tubusui, RKFRSL, vardinis dydis R9, plieninė
Art. Nr. 7409472 | EAN 4012195869801
- Prekės aprašymas
-
Prekės aprašymasApvalus kasetinis liukas didelėms apkrovoms „tubusui“, vardinis dydis R9, skirtas instaliaciniams prietaisams įmontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse. Apkrovos klasė 2 iki 20 kN.
Reguliuojamo aukščio kasetė su tubusu, tvirtinimo klasė 2–20 kN, 3-sekcijų. Galima sumontuoti 3 APMT5 dangčio plokštes. 3 universaliems laikikliams UT4, kurie naudojami su 9 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 12 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

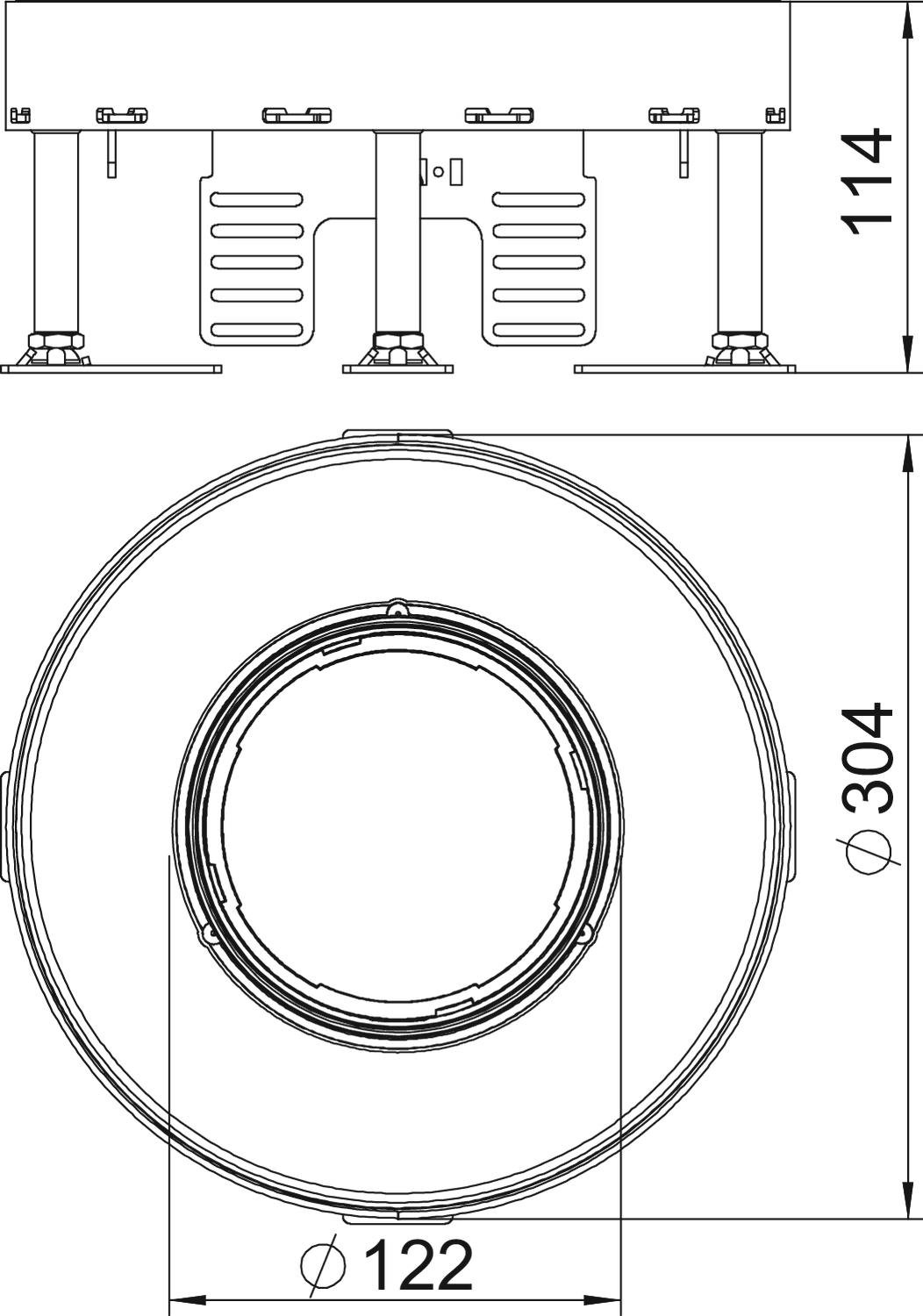

atsiejami ne Didelių apkrovų klasė 20 kN (OBO SL2) Dydis Ø305mm Grindų dangos storis 25 mm Įmontavimo gylis 114 mm Įmontavimo sistemos tipas UT4 Įmontavimo skersmuo 305 Įmontuojamų prietaisų skaičius 12 Išvadas apvalus Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Maks. aukščio reguliavimo ribos 159 mm Maks. grindų aukštis 159 mm Matmuo h 114 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 114 mm Min. grindų aukštis 114 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Prietaisų dėžučių vardinis dydis R9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms taip Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams
TUK2 GV 7428140 1 Vienetas
Tubusas su metaliniu dangteliu, be laikiklio apkabos, skirtas standartiniams liukams ir reguliuojamo aukščio liukams
TUK2 V 7428141 1 Vienetas
Tubusas su grindų dangos įduba, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio kasetėms
TUK2 G4 7428142 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKFR2 9 SL2V2 25 / 7409472 , 0.22MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas sunkių apkrovų kasetėms , 0.12MB , pdfKaip tinkamai parinkti Pagalba renkantis sistemą didelėms apkrovoms , 0.13MB , pdfMontavimo instrukcija Schwerlastsystem , 6.72MB , pdfMontavimo instrukcija RKRSL RKFRSL , 2.29MB , pdfSaugos duomenų lapas Grindinių liukų ir kasečių priežiūros instrukcijos , 0.05MB , pdfNėra šio gaminio aprašymų
