Pastaba: Ši prekė nebegaminama.
Gaminamą produktą galite rasti čia: 7408928 / Reguliuojamo aukščio apskritas kasetinis liukas didelėms apkrovoms, skirtas tubusui, RKFNSL, vardinis dydis 4, nerūdijančio plieno

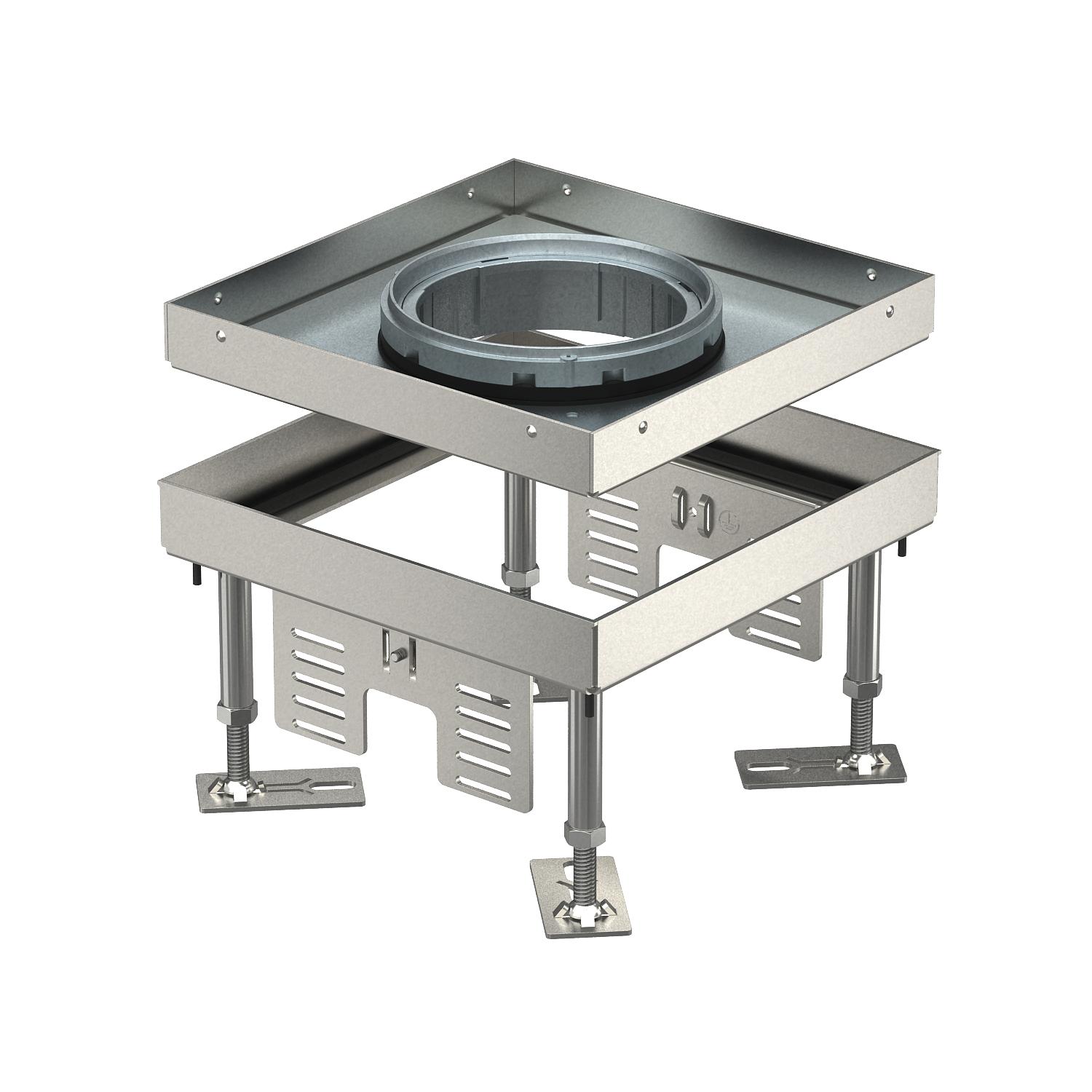

Reguliuojamo aukščio apskritas kasetinis liukas didelėms apkrovoms, skirtas tubusui, RKFNSL, vardinis dydis 4, nerūdijančio plieno
Art. Nr. 7409384 | EAN 4012195869207
- Prekės aprašymas
-
Prekės aprašymasKvadratinė kasetė didelėms apkrovoms, „tubusui“, vardinis dydis 4, skirta instaliaciniams prietaisams įmontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse. Apkrovos klasė 1 iki 10 kN.
Reguliuojamo aukščio kasetė su tubusu, apkrovos klasė 1–10 kN, 2-sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

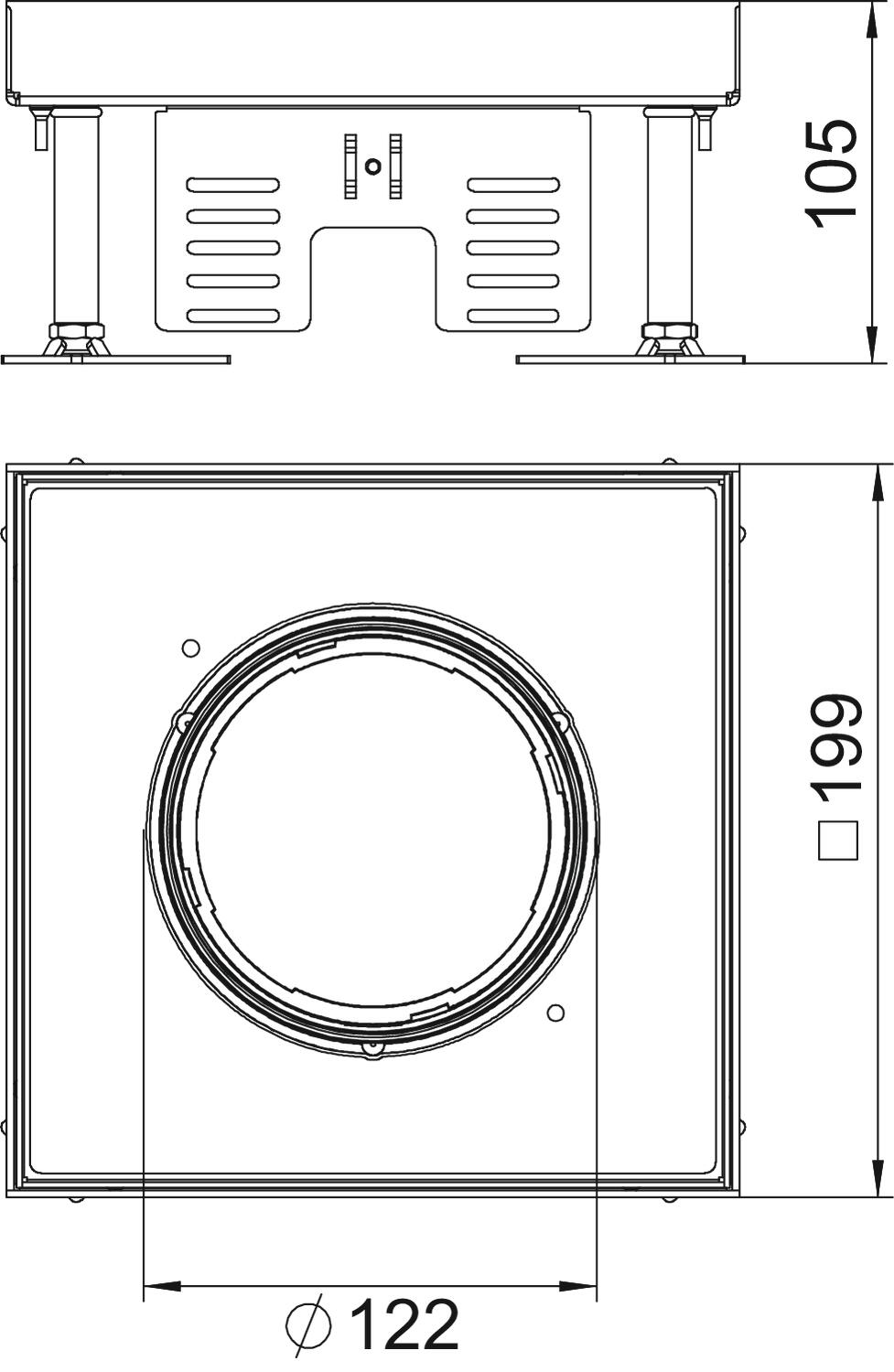

atsiejami ne Didelių apkrovų klasė 10 kN (OBO SL1) Dydis 200x200mm Grindų dangos storis 20 mm Ilgis 199 mm Įmontavimo gylis 105 mm Įmontavimo sistemos tipas UT3 Įmontuojamų prietaisų skaičius 6 Išvadas kvadratinis Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Maks. aukščio reguliavimo ribos 155 mm Maks. grindų aukštis 155 mm Matmuo h 105 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 105 mm Min. grindų aukštis 105 mm Montavimo dėžių skaičius 2 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra šlapias Plotis 199 mm Prietaisų dėžučių vardinis dydis 4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms taip Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip Vidaus ilgio matmuo 201 mm Vidaus pločio matmuo 201 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas RKFN2 4 VMSL1N20 / 7409384 , 0.20MB , pdfES atitikties deklaracija RKFN2 4 VMSL1N20 / 7409384 , 0.06MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas sunkių apkrovų kasetėms , 0.12MB , pdfKaip tinkamai parinkti Pagalba renkantis sistemą didelėms apkrovoms , 0.13MB , pdfMontavimo instrukcija Schwerlastsystem , 6.72MB , pdfSaugos duomenų lapas Grindinių liukų ir kasečių priežiūros instrukcijos , 0.05MB , pdf
