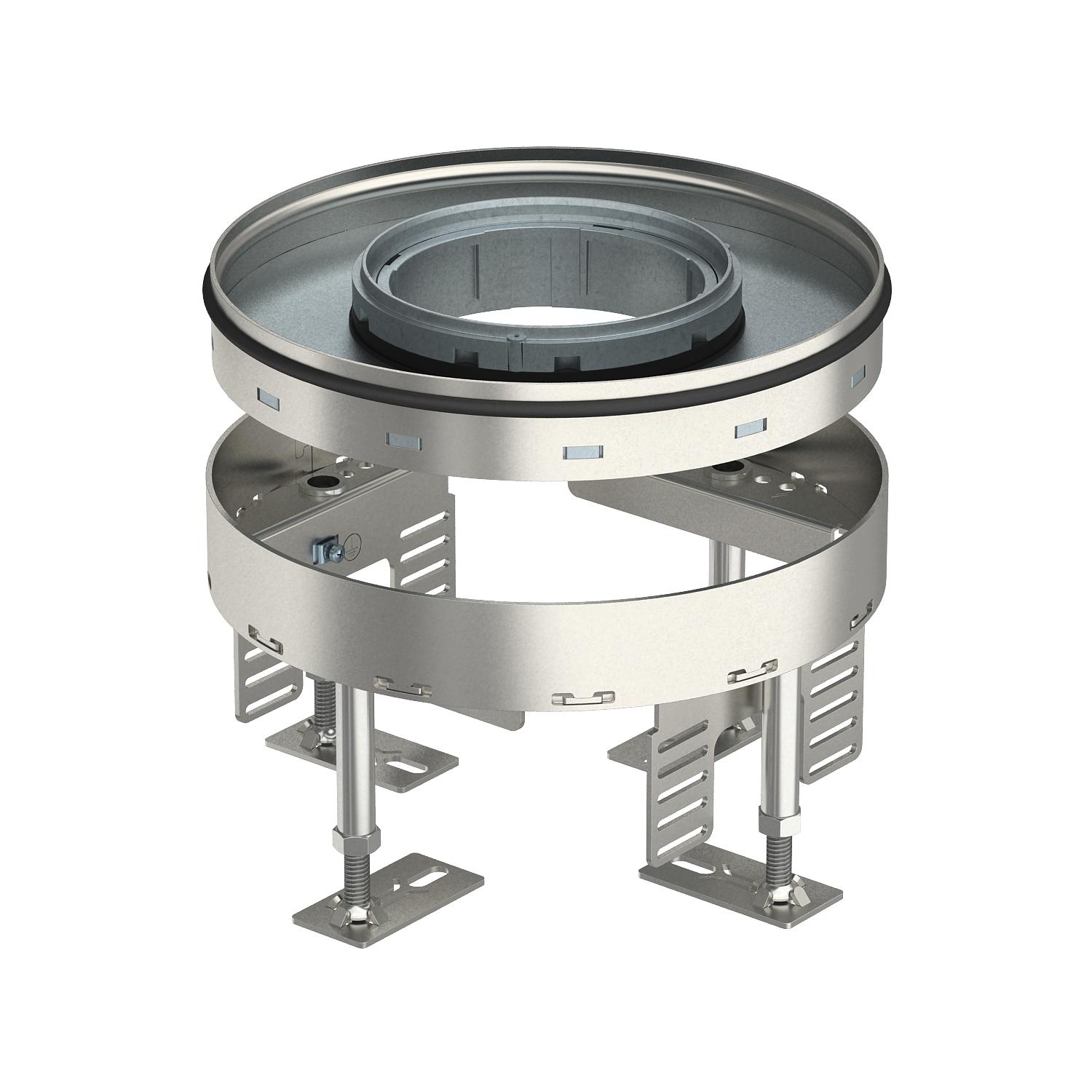

Reguliuojamo aukščio apskritas kasetinis liukas didelėms apkrovoms, skirtas tubusui, RKFRSL, vardinis dydis R4, nerūdijantis plieninis
Art. Nr. 7409464 | EAN 4012195869702
- Prekės aprašymas
-
Prekės aprašymasApskrita kasetė didelėms apkrovoms „tubusui“, vardinis dydis R4, skirta instaliaciniams prietaisams įmontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse. Apkrovos klasė 2 iki 20 kN.

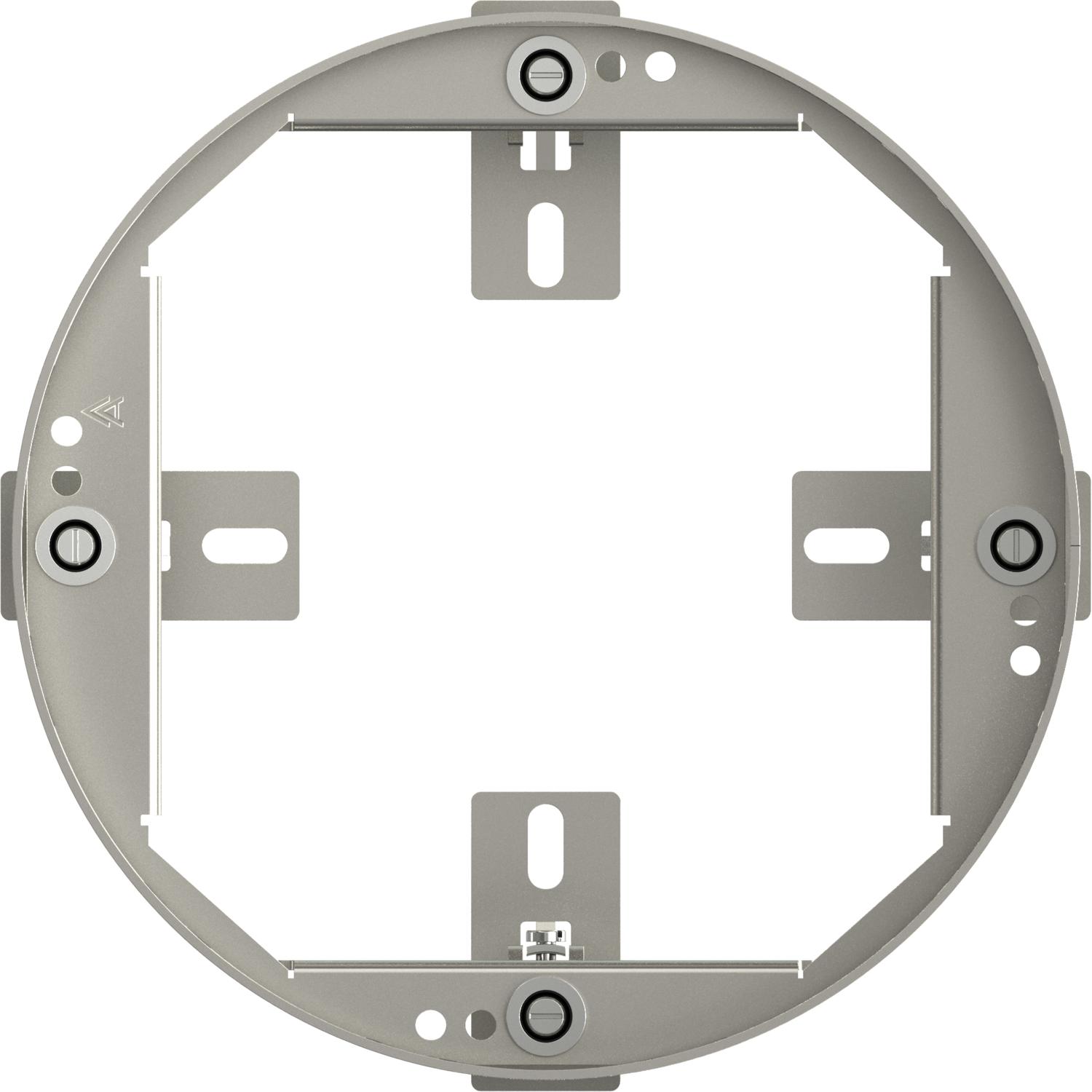

Reguliuojamo aukščio apvali kasetė didelėm apkrovom, kaip revizinis liukas, apkrovos klasė 2 iki 20 kN, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

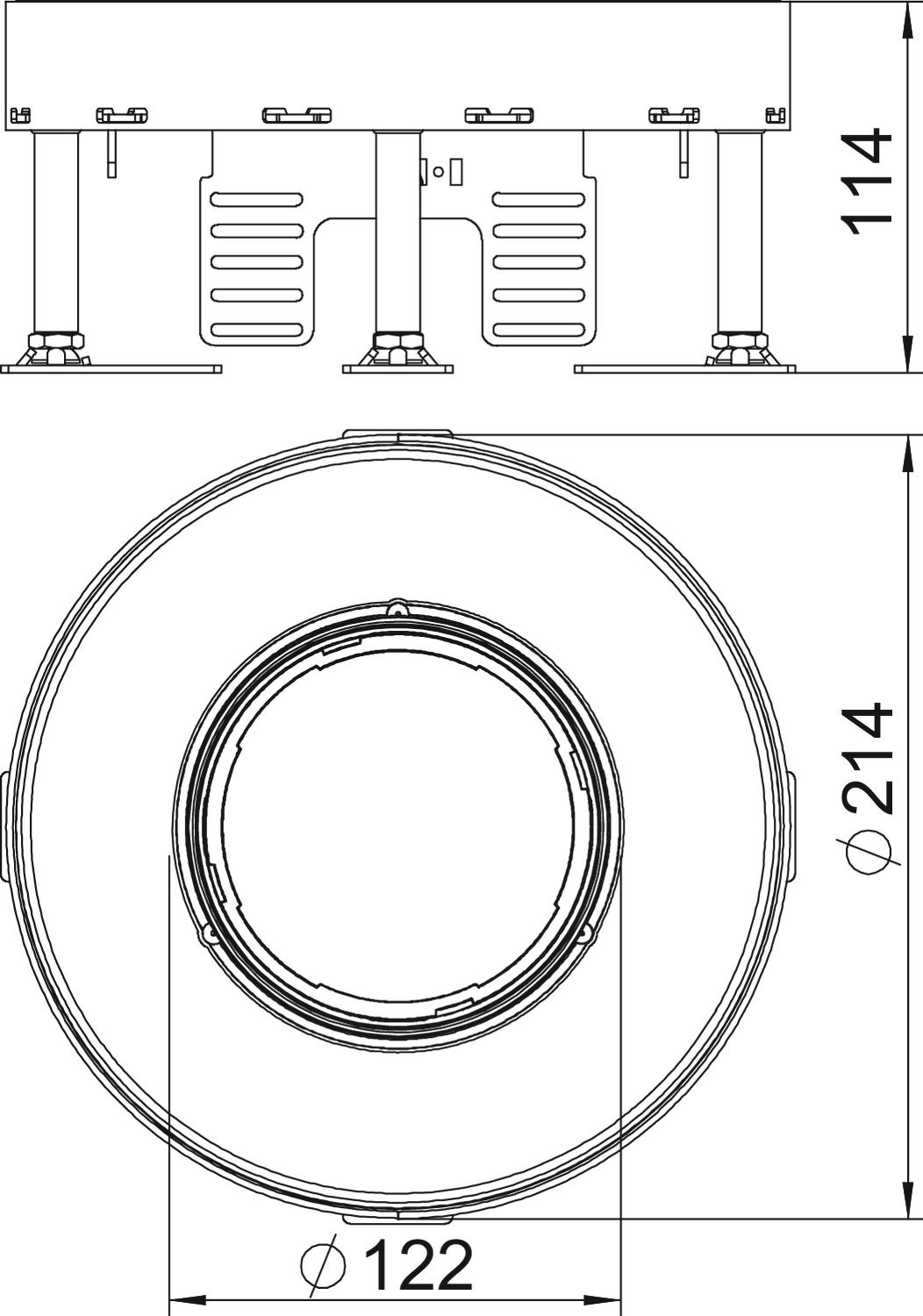

atsiejami ne Didelių apkrovų klasė 20 kN (OBO SL2) Dydis Ø215mm Grindų dangos storis 25 mm Įmontavimo gylis 114 mm Įmontavimo sistemos tipas UT3 Įmontavimo skersmuo 215 Įmontuojamų prietaisų skaičius 6 Išvadas apvalus Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Maks. aukščio reguliavimo ribos 159 mm Maks. grindų aukštis 159 mm Matmuo h 114 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 114 mm Min. grindų aukštis 114 mm Montavimo dėžių skaičius 2 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Prietaisų dėžučių vardinis dydis R4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms taip Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams
TUK2 GV 7428140 1 Vienetas
Tubusas su metaliniu dangteliu, be laikiklio apkabos, skirtas standartiniams liukams ir reguliuojamo aukščio liukams
TUK2 V 7428141 1 Vienetas
Tubusas su grindų dangos įduba, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio kasetėms
TUK2 G4 7428142 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKFR2 4 SL2V2 25 / 7409464 , 0.21MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas sunkių apkrovų kasetėms , 0.12MB , pdfKaip tinkamai parinkti Pagalba renkantis sistemą didelėms apkrovoms , 0.13MB , pdfMontavimo instrukcija Schwerlastsystem , 6.72MB , pdfMontavimo instrukcija RKRSL RKFRSL , 2.29MB , pdfSaugos duomenų lapas Grindinių liukų ir kasečių priežiūros instrukcijos , 0.05MB , pdfNėra šio gaminio aprašymų
