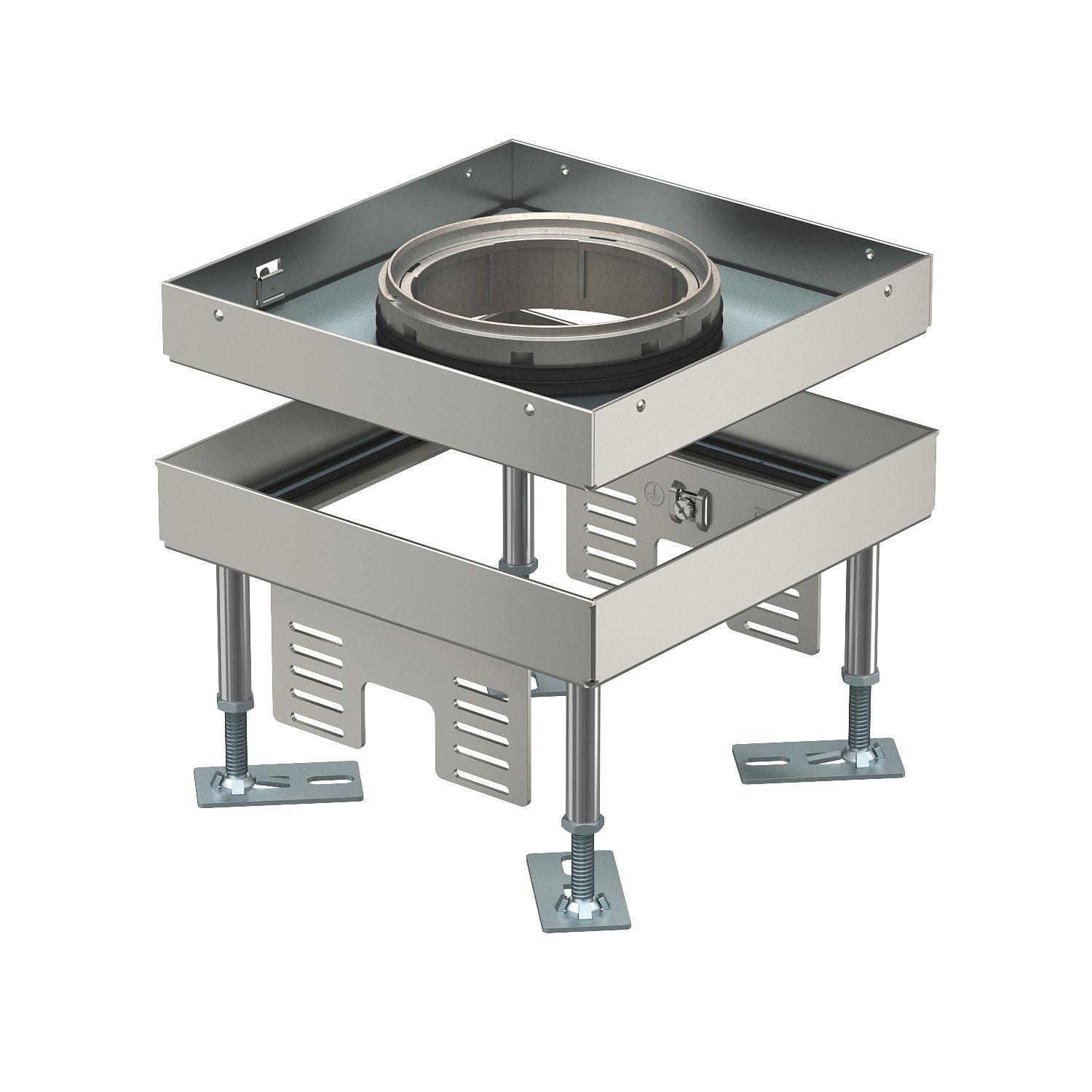

Reguliuojamo aukščio grindinis kasetinis liukas, skirtas tubusui, RKFN, nerūdijančio plieno
Art. Nr. 7408962 | EAN 4012197278144
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio kvadratinės kasetės tinka prietaisams į dvigubas ir tuščiavidures grindis ir į visų rūšių užliejamų grindų instaliacines sistemas sumontuoti. Atsižvelgiant į tipą, jos tinka sausos ir drėgnos priežiūros grindims. Dėl viduje esančio aukščio reguliatoriaus kasetės viršutinę briauną galima nustatyti tiksliai pagal supančios grindų dangos viršutinę briauną. Montuojant į kanalinę sistemą, ji turi turėti atitinkamą angą įmontavimui. Pogrindiniam jungiamąjam lizdui reikia montavimo dangtelio su atitinkama įmontavimo anga. Kasetės pagamintos iš nerūd. plieno arba žalvario. Visose kasetėse yra 4 mm storio lakštinio plieno plokštė, skirta tam, kad saugiai atlaikytų pasitaikančias apkrovas. Yra kasečių, kurios tinka skirtingo storio – 20 ir 25 mm – grindų dangai.
Reguliuojamo aukščio kasetė su tubusu, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

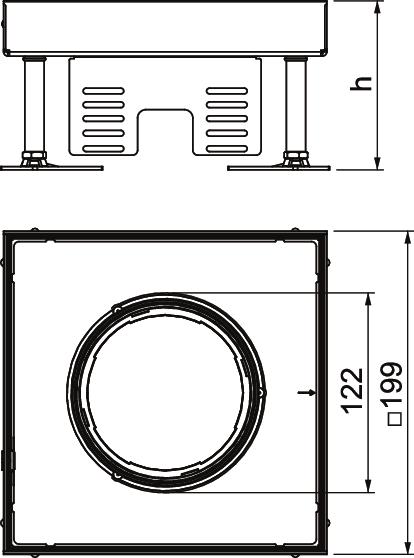

atsiejami ne Aukštis 110 mm Dydis 199x199x105 Grindų dangos storis 25 mm Grindų išpjova / montavimo anga 201x201 Ilgis 199 mm Įmontavimo gylis 110 mm Įmontavimo sistemos tipas UT3 Įmontuojamų prietaisų skaičius 6 Išvadas kvadratinis Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Leidimai VDE Maks. aukščio reguliavimo ribos 155 mm Maks. grindų aukštis 155 mm Matmuo h 110 mm Medžiaga Aukštos kokybės plienas, nerūdijantis Min. aukščio reguliavimo ribos 110 mm Min. grindų aukštis 110 mm Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP55 Pagrindo priežiūra šlapias Plotis 199 mm Prietaisų dėžučių vardinis dydis 4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Standartas EN 50085-2-2 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip Universaliųjų laikiklių skaičius 2 x UT3 Vertikali apkrova, didelis plotas iki 10 000 N Vertikali apkrova, mažas plotas iki 3 000 N Vidaus ilgio matmuo 201 mm Vidaus pločio matmuo 201 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams
TUK2 GV 7428140 1 Vienetas
Tubusas su metaliniu dangteliu, be laikiklio apkabos, skirtas standartiniams liukams ir reguliuojamo aukščio liukams
TUK2 V 7428141 1 Vienetas
Tubusas su grindų dangos įduba, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio kasetėms
TUK2 G4 7428142 1 Vienetas - Atsisiuntimai
-
