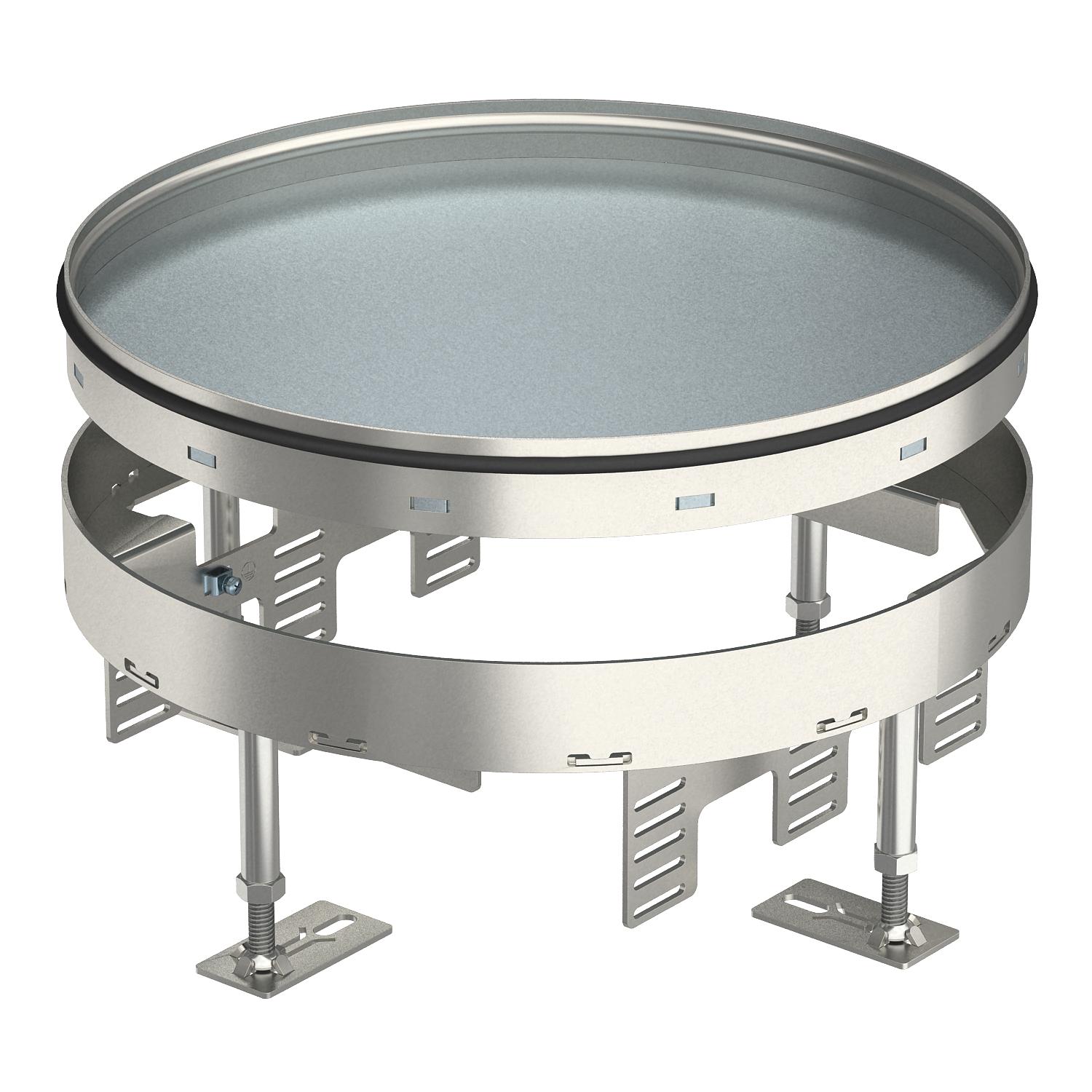

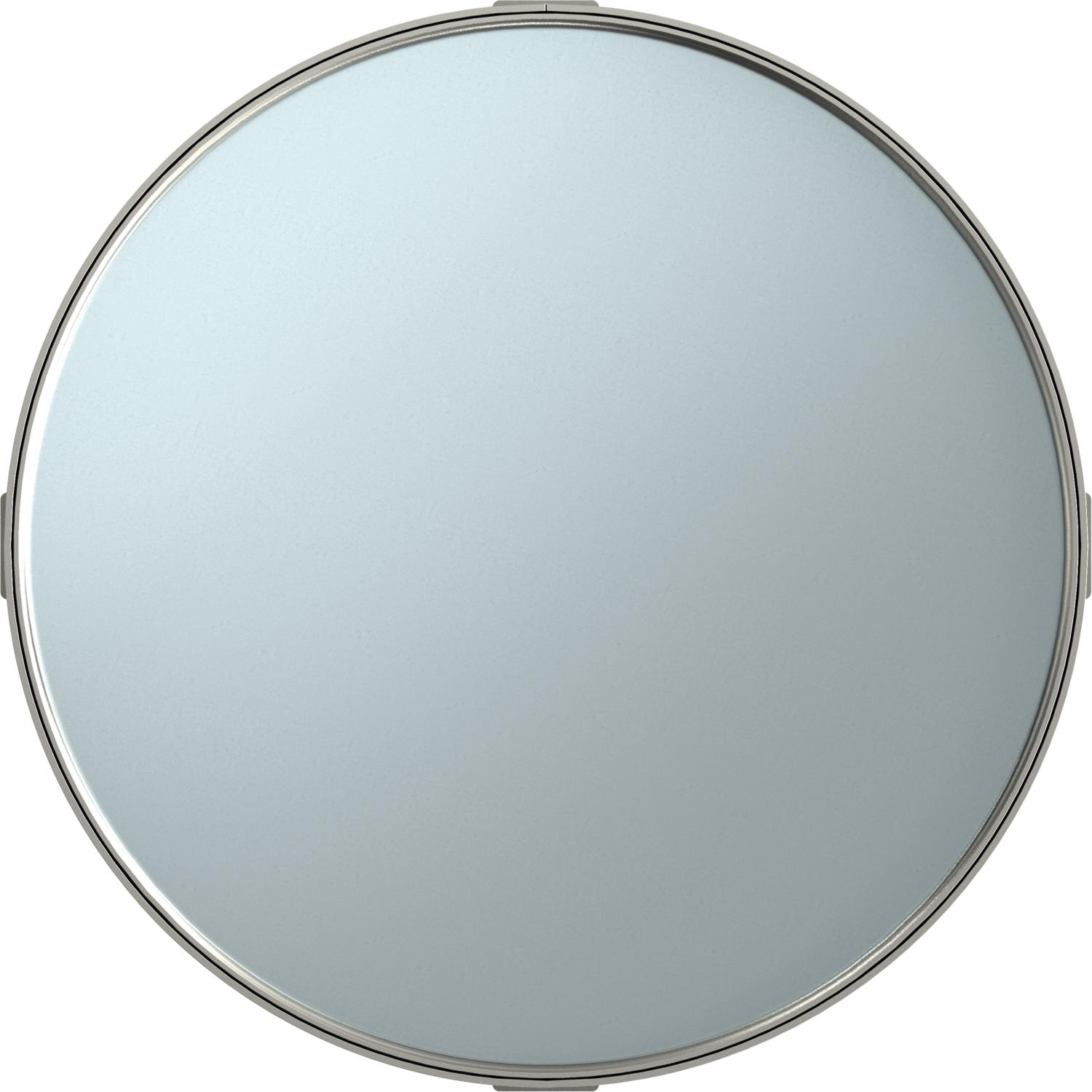

Reguliuojamo aukščio kasetė - liukas didelėms apkrovoms, uždaras, RKRSL, vardinis dydis R9, plieninis
Art. Nr. 7409114 | EAN 4012195868385
- Prekės aprašymas
-
Prekės aprašymasApskrita kasetė didelėms apkrovoms „uždara“, vardinis dydis R9, skirta revizinei angai kanalinėje sistemoje, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse. Apkrovos klasė 2 iki 20 kN. Tinka tik lygioms grindų dangoms.
Reguliuojamo aukščio apvali kasetė didelėm apkrovom, kaip revizinis liukas, apkrovos klasė 2 iki20 kN, 3 sekcijų. Galima sumontuoti 3 APMT5 dangčio plokštes. 3 universaliems laikikliams UT4, kurie naudojami su 9 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 12 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

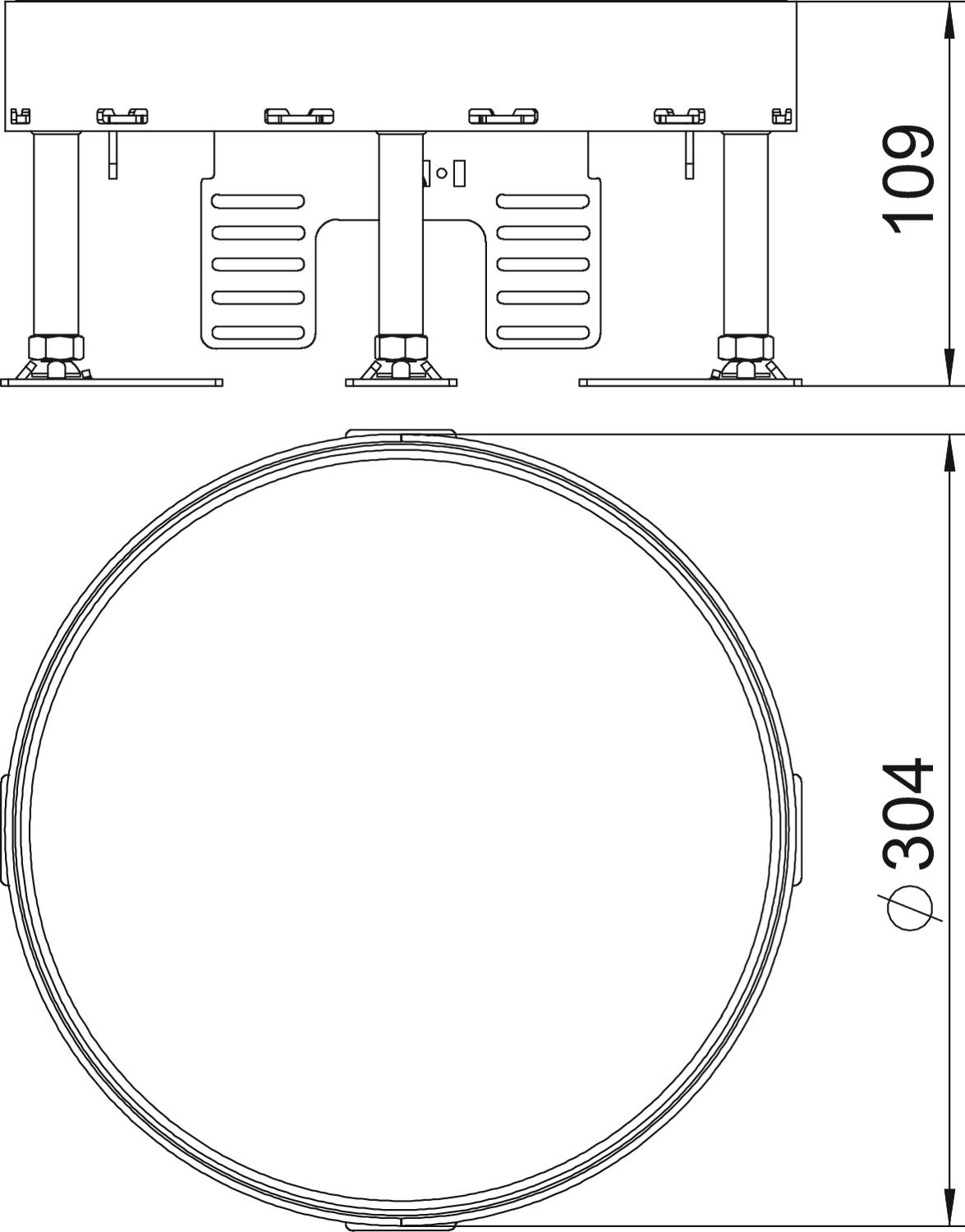

atsiejami ne Didelių apkrovų klasė 20 kN (OBO SL2) Dydis Ø305mm Grindų dangos storis 25 mm Įmontavimo gylis 109 mm Įmontavimo sistemos tipas UT4 Įmontavimo skersmuo 305 Išvadas apvalus Laido išvado tipas Be laido išvado Maks. aukščio reguliavimo ribos 159 mm Maks. grindų aukštis 159 mm Matmuo h 109 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 109 mm Min. grindų aukštis 109 mm Naudojamo įrenginio IP apsaugos būdas IP00 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Prietaisų dėžučių vardinis dydis R9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms taip Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip - Visi tipai
- Atsisiuntimai
-
Duomenų lapas RKR2 9SL2 V2 25 / 7409114 , 0.21MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas sunkių apkrovų kasetėms , 0.12MB , pdfKaip tinkamai parinkti Pagalba renkantis sistemą didelėms apkrovoms , 0.13MB , pdfMontavimo instrukcija Schwerlastsystem , 6.72MB , pdfMontavimo instrukcija RKRSL RKFRSL , 2.29MB , pdfSaugos duomenų lapas Grindinių liukų ir kasečių priežiūros instrukcijos , 0.05MB , pdfNėra šio gaminio aprašymų
