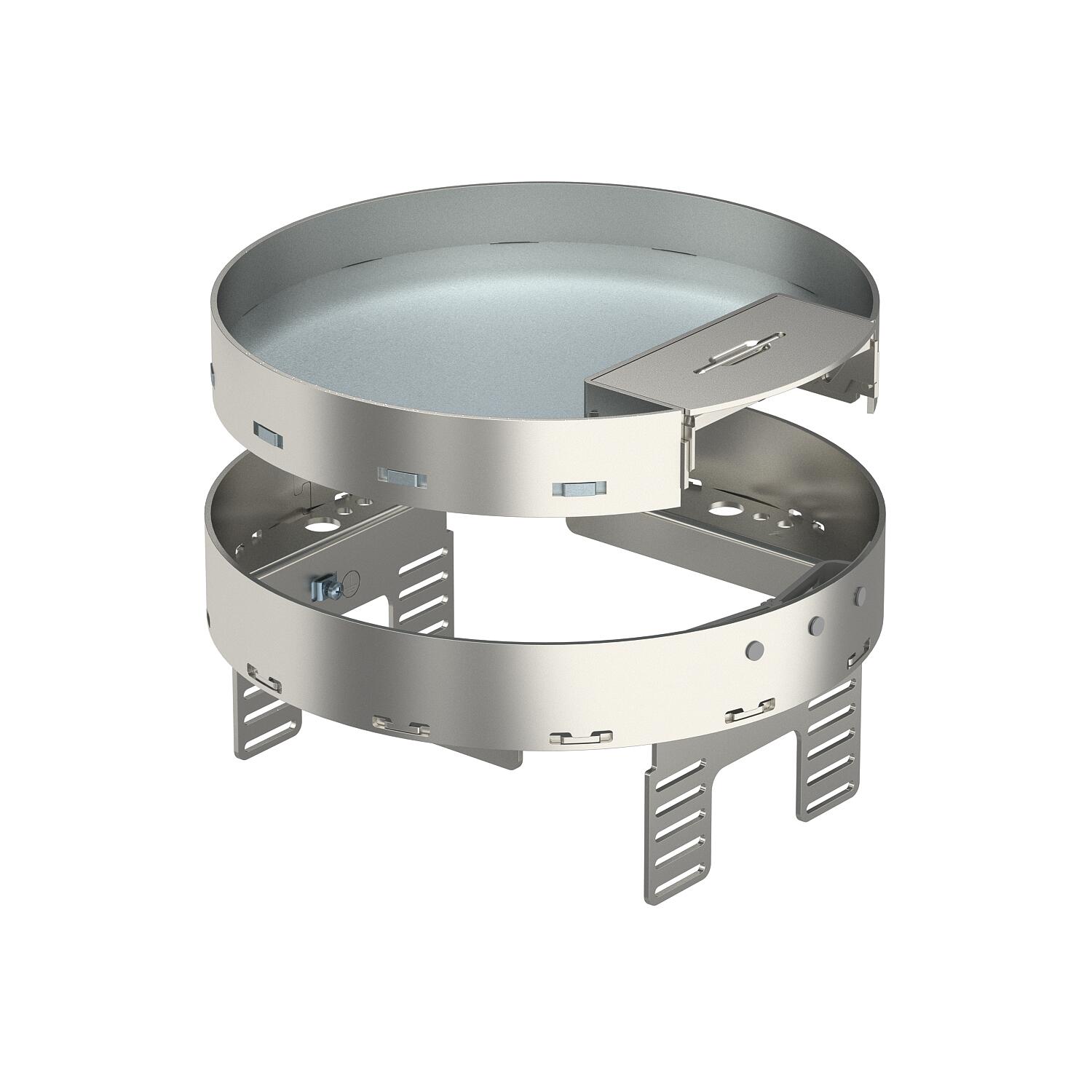

Reguliuojamo aukščio kasetė su laido išvadu, RKSRNUZD3, iš nerūdijančio plieno
Art. Nr. 7409290 | EAN 4012195867685
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio nuo grindų atsiejamas kasetinis liukas; vardinis dydis R4; su kabelio išvadu; instaliaciniams prietaisams sumontuoti sausos priežiūros grindyse; skirta montuoti betonuojamose dėžėse UZD250-3 arba UZD350-3 kartu su atitinkamais montavimo dangteliais DUG..R4, arba į UGD250-3R4, UGD350-3R4. Montuojama naudojant aukščio reguliavimo kampus (reikia užsisakyti atskirai).
Reguliuojamo aukščio kasetė su laido išvadu, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

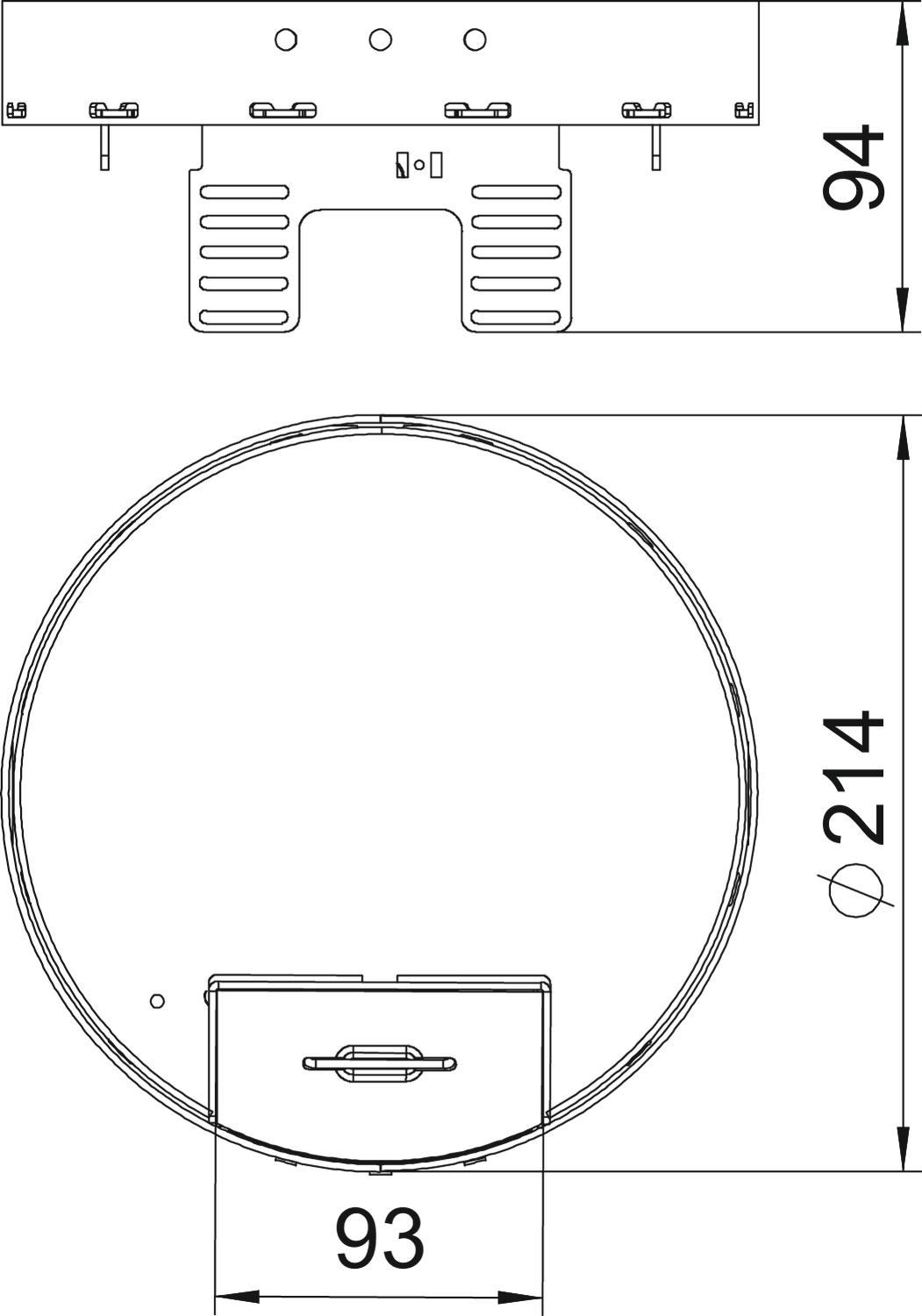

atsiejami taip Aukštis 94 mm Dydis Ø215mm Grindų dangos storis 25 mm Ilgis 214 mm Įmontavimo gylis 104 mm Įmontavimo sistemos tipas UT3 Įmontavimo skersmuo 215 Įmontuojamų prietaisų skaičius 6 Išvadas apvalus Laido išvado tipas Atverčiamas kabelio išvadas Laidų išvadų skaičius 1 Leidimai VDE Matmuo h 94 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. grindų aukštis 94 mm Montavimo dėžių skaičius 2 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Plotis 214 mm Prietaisų dėžučių vardinis dydis R4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse ne Tinka tuščiavidurėms grindims ne Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas

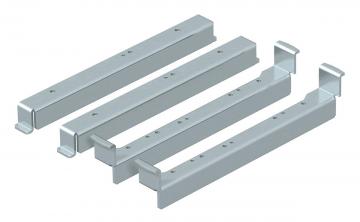

Aukščio reguliavimo kampas, skirtas įmontuoti į UGD250-3, skirtą apskirtai kasetei
NW 250-3 RK 7410552 1 Vienetas

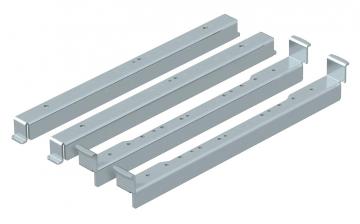

Aukščio reguliavimo laikiklis, skirtas įmontuoti apvalų kasetinį liuką į UGD350-3
NW 350-3 RK 7410556 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Instrumentas, 300 N
WZ 1029 7408634 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKSRN2UZD3R4VS25 / 7409290 , 0.21MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas RK RKN , 0.18MB , pdfMontavimo instrukcija Kasetinio liuko RKSRN2UZD3 montavimo instrukcija , 0.98MB , pdfSaugos duomenų lapas Grindinių liukų ir kasečių priežiūros instrukcijos , 0.05MB , pdfNėra šio gaminio aprašymų
