Reguliuojamo aukščio kasetinis liukas didelėms apkrovoms, uždaras, RKRSL, vardinis dydis R4, plieninis
Art. Nr. 7409074 | EAN 4012195868149
- Prekės aprašymas
-

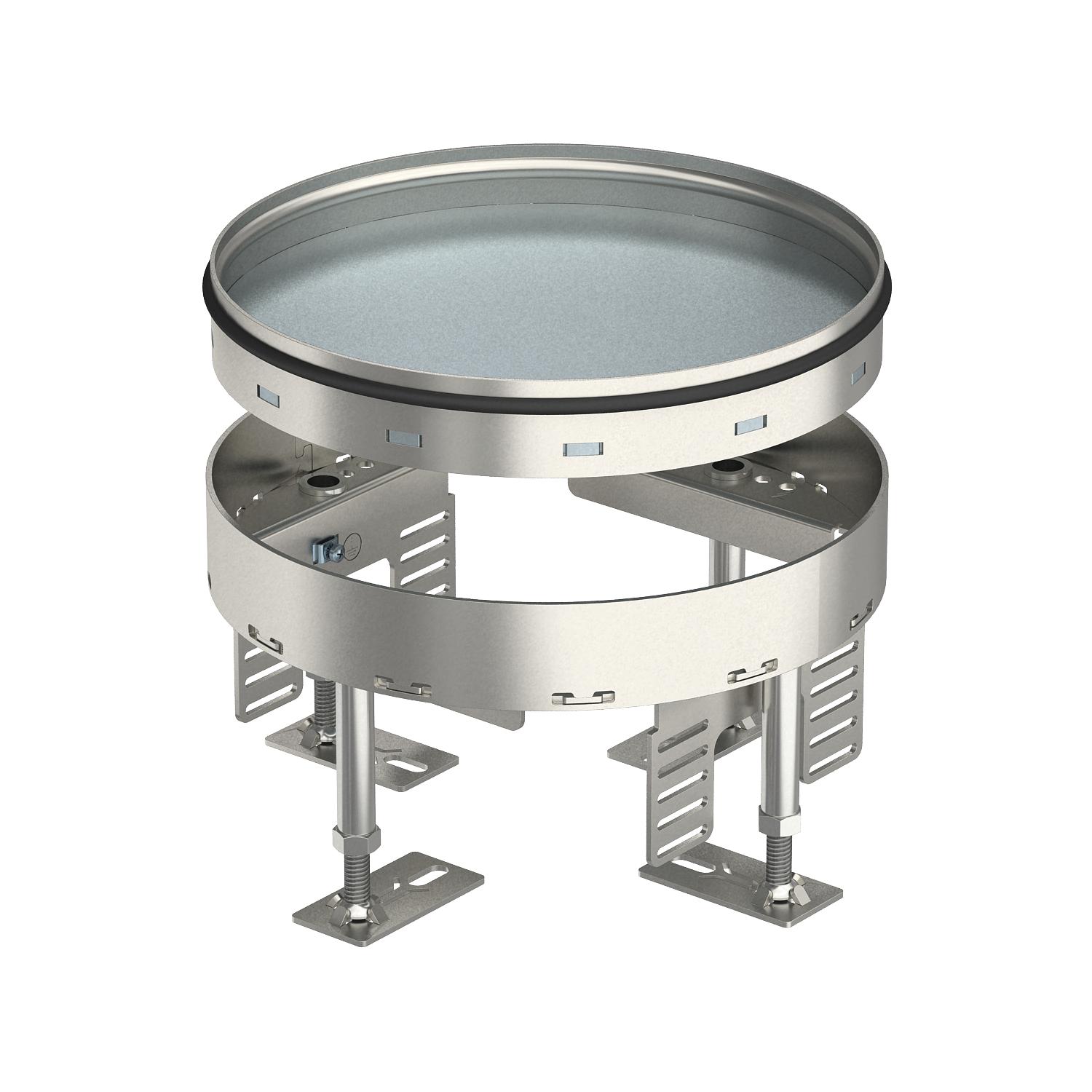

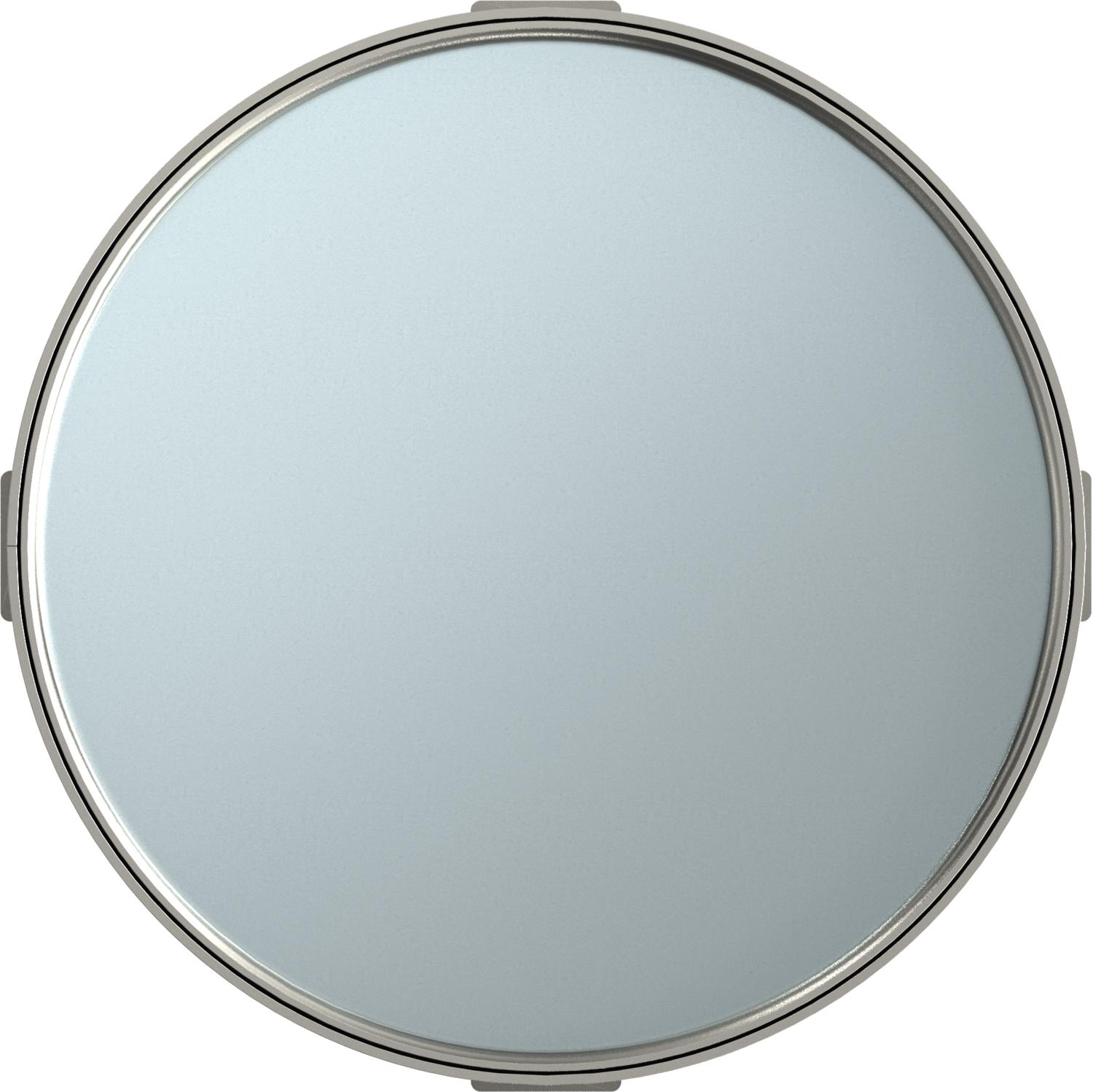

Prekės aprašymasApvalus kasetinis liukas didelėms apkrovoms, „uždaras“, vardinis dydis R4, skirtas revizinei angai kanalinėje sistemoje, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse. Apkrovos klasė 2 iki 20 kN. Tinka tik lygioms grindų dangoms.
Reguliuojamo aukščio apvalus kasetinis liukas didelėm apkrovom, kaip revizinis liukas, apkrovos klasė 2 iki 20 kN, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

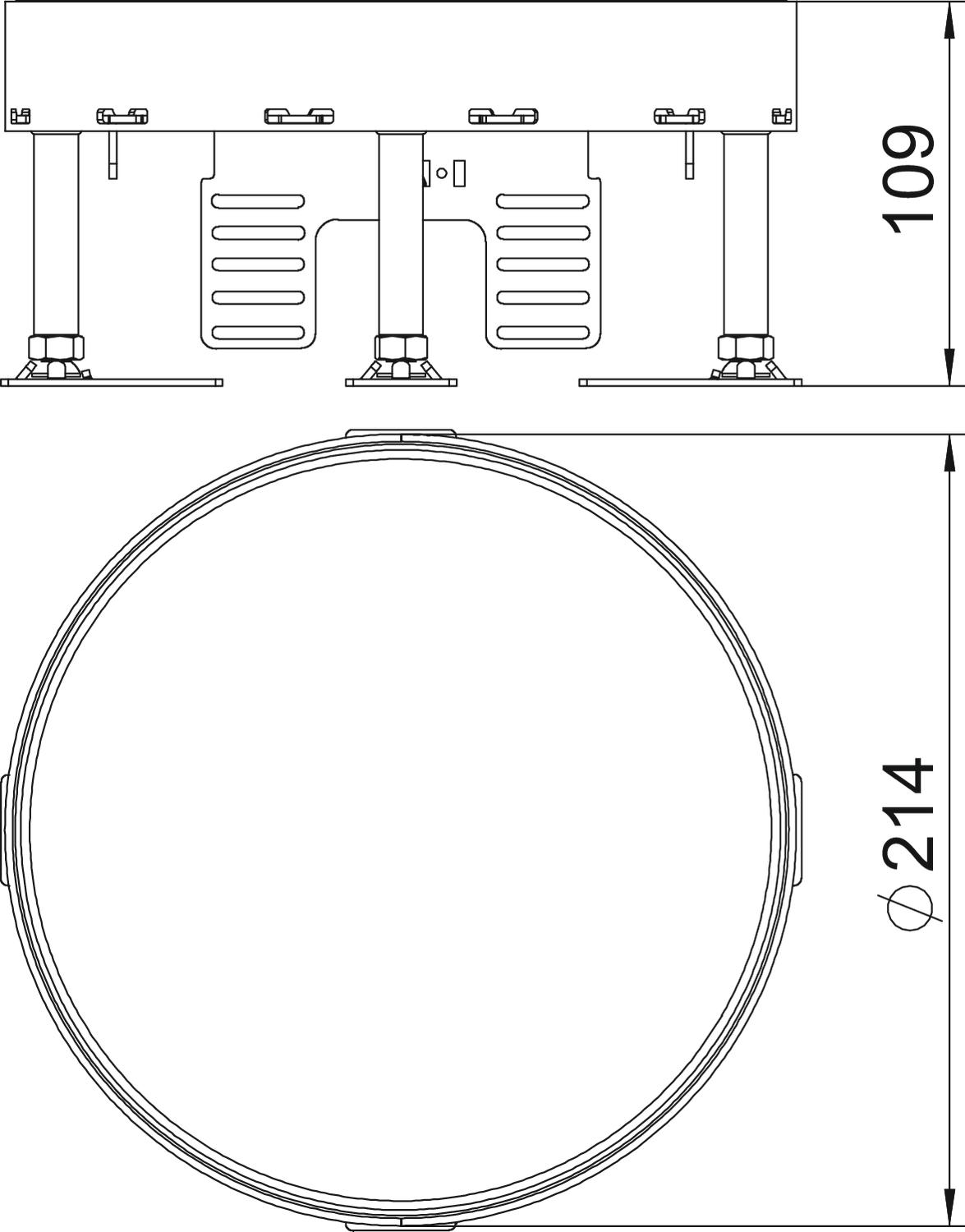

atsiejami ne Didelių apkrovų klasė 20 kN (OBO SL2) Dydis Ø215mm Grindų dangos storis 25 mm Įmontavimo gylis 109 mm Įmontavimo sistemos tipas UT3 Įmontavimo skersmuo 215 Išvadas apvalus Laido išvado tipas Be laido išvado Maks. aukščio reguliavimo ribos 159 mm Maks. grindų aukštis 159 mm Matmuo h 109 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 109 mm Min. grindų aukštis 109 mm Naudojamo įrenginio IP apsaugos būdas IP00 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Prietaisų dėžučių vardinis dydis R4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms taip Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip - Visi tipai
- Atsisiuntimai
-
Duomenų lapas RKR2 4SL2 V2 25 / 7409074 , 0.20MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas sunkių apkrovų kasetėms , 0.12MB , pdfKaip tinkamai parinkti Pagalba renkantis sistemą didelėms apkrovoms , 0.13MB , pdfMontavimo instrukcija Schwerlastsystem , 6.72MB , pdfMontavimo instrukcija RKRSL RKFRSL , 2.29MB , pdfSaugos duomenų lapas Grindinių liukų ir kasečių priežiūros instrukcijos , 0.05MB , pdfNėra šio gaminio aprašymų
