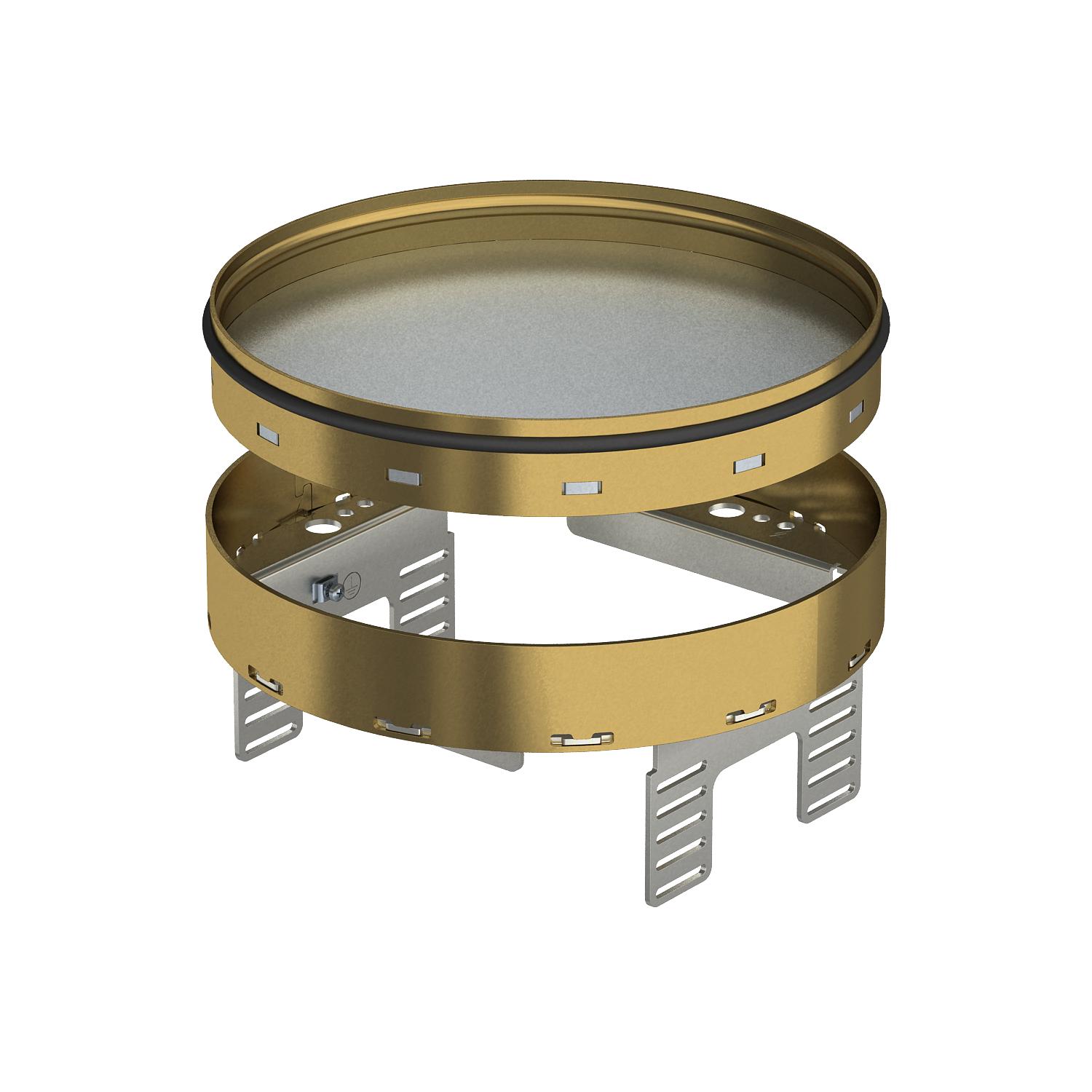

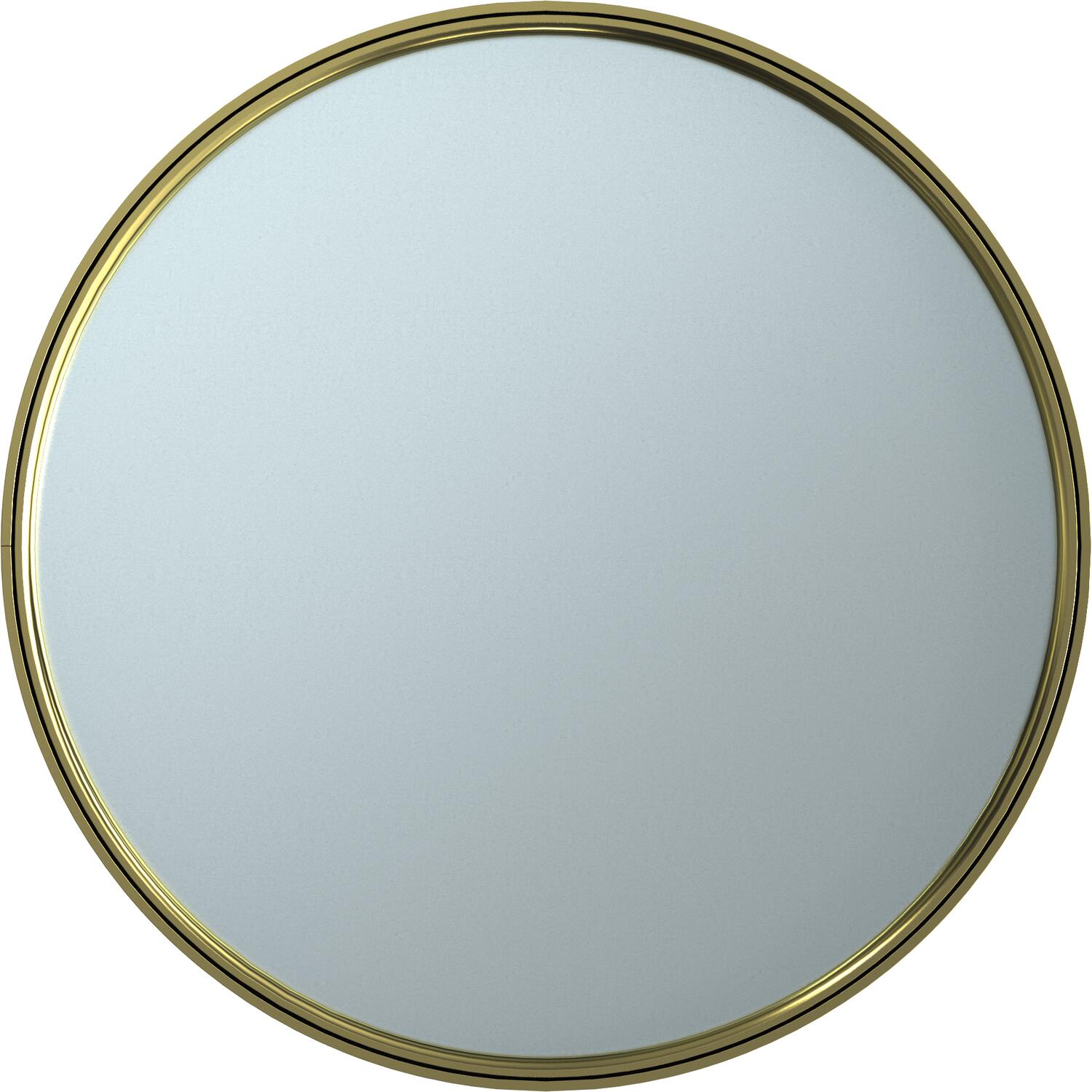

Reguliuojamo aukščio kasetinis liukas, skirtas revizinei angai, RKRNUZD3, žalvarinis
Art. Nr. 7409134 | EAN 4012195868507
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio ir nuo grindų atsiejamas kasetinis liukas, „uždaras“, naudojamas kaip revizinis liukas, vardinis dydis R4, sausos arba drėgnos priežiūros grindims, skirtas sumontuoti betonuojamose dėžėse UZD250-3 arba UZD350-3 atitinkamai kartu su montavimo rėmu DUG..R4 arba į UGD250-3R4 arba UGD350-3R4. Montavimas atliekamas naudojant aukščio reguliavimo kampą (reikia užsisakyti atskirai). Tinka tik lygioms grindų dangoms.
Reguliuojamo aukščio kasetinis liukas kaip aklidangtis, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

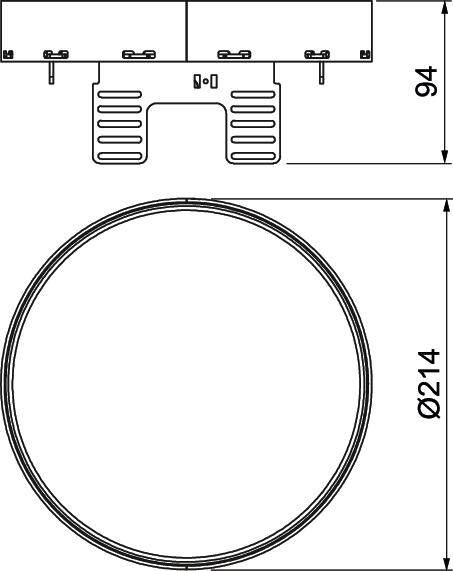

atsiejami taip Aukštis 94 mm Dydis Ø215mm Grindų dangos storis 25 mm Ilgis 214 mm Įmontavimo gylis 104 mm Įmontavimo sistemos tipas UT3 Įmontavimo skersmuo 215 Išvadas apvalus Leidimai VDE Matmuo h 94 mm Medžiaga Žalvaris Min. grindų aukštis 94 mm Naudojamo įrenginio IP apsaugos būdas IP00 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Plotis 214 mm Prietaisų dėžučių vardinis dydis R4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse ne Tinka tuščiavidurėms grindims ne Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas
Aukščio reguliavimo kampas, skirtas įmontuoti į UGD250-3, skirtą apskirtai kasetei
NW 250-3 RK 7410552 1 Vienetas
Aukščio reguliavimo laikiklis, skirtas įmontuoti apvalų kasetinį liuką į UGD350-3
NW 350-3 RK 7410556 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Instrumentas, 300 N
WZ 1029 7408634 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKRN2UZD3R4MS25 / 7409134 , 0.22MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas RK RKN , 0.18MB , pdfMontavimo instrukcija Kasetinio liuko RK(F)RN2UZD3 montavimo instrukcija , 0.10MB , pdfSaugos duomenų lapas Grindinių liukų ir kasečių priežiūros instrukcijos , 0.05MB , pdfNėra šio gaminio aprašymų
