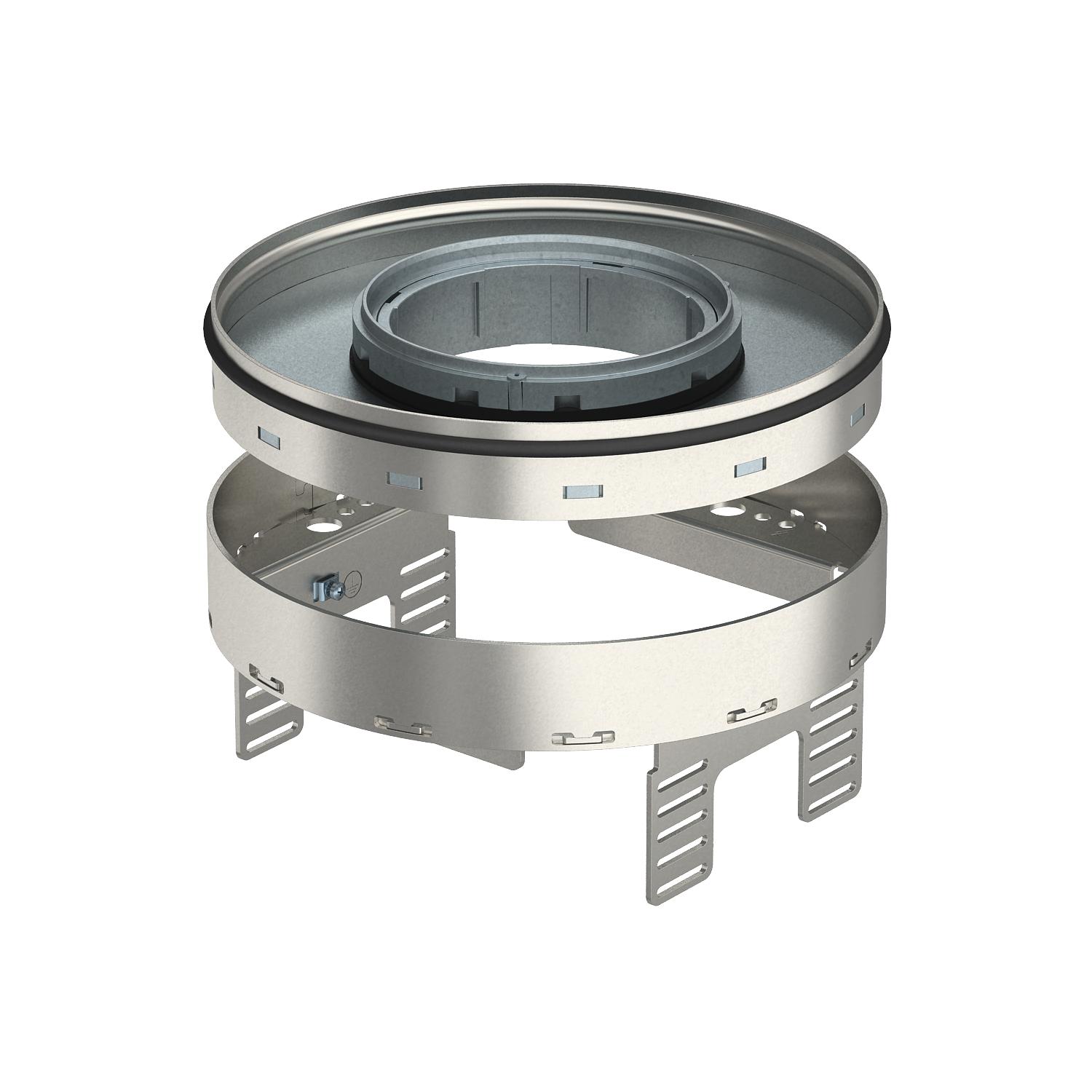

Reguliuojamo aukščio kasetinis liukas, skirtas tubusui, RKFRNUZD3, nerūdijančio plieno
Art. Nr. 7409444 | EAN 4012195869580
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio nuo grindų atsiejamas kasetinis liukas; vardinis dydis R4; su tubusu; instaliaciniams prietaisams sumontuoti sausos ir drėgnos priežiūros grindyse; skirtas montuoti betonuojamose dėžėse UZD250-3 arba UZD350-3 kartu su atitinkamais montavimo dangteliais DUG..R4, arba į UGD250-3R4, UGD350-3R4. Montuojama naudojant aukščio reguliavimo kampus (reikia užsisakyti atskirai).
Reguliuojamo aukščio kasetė su tubusu, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

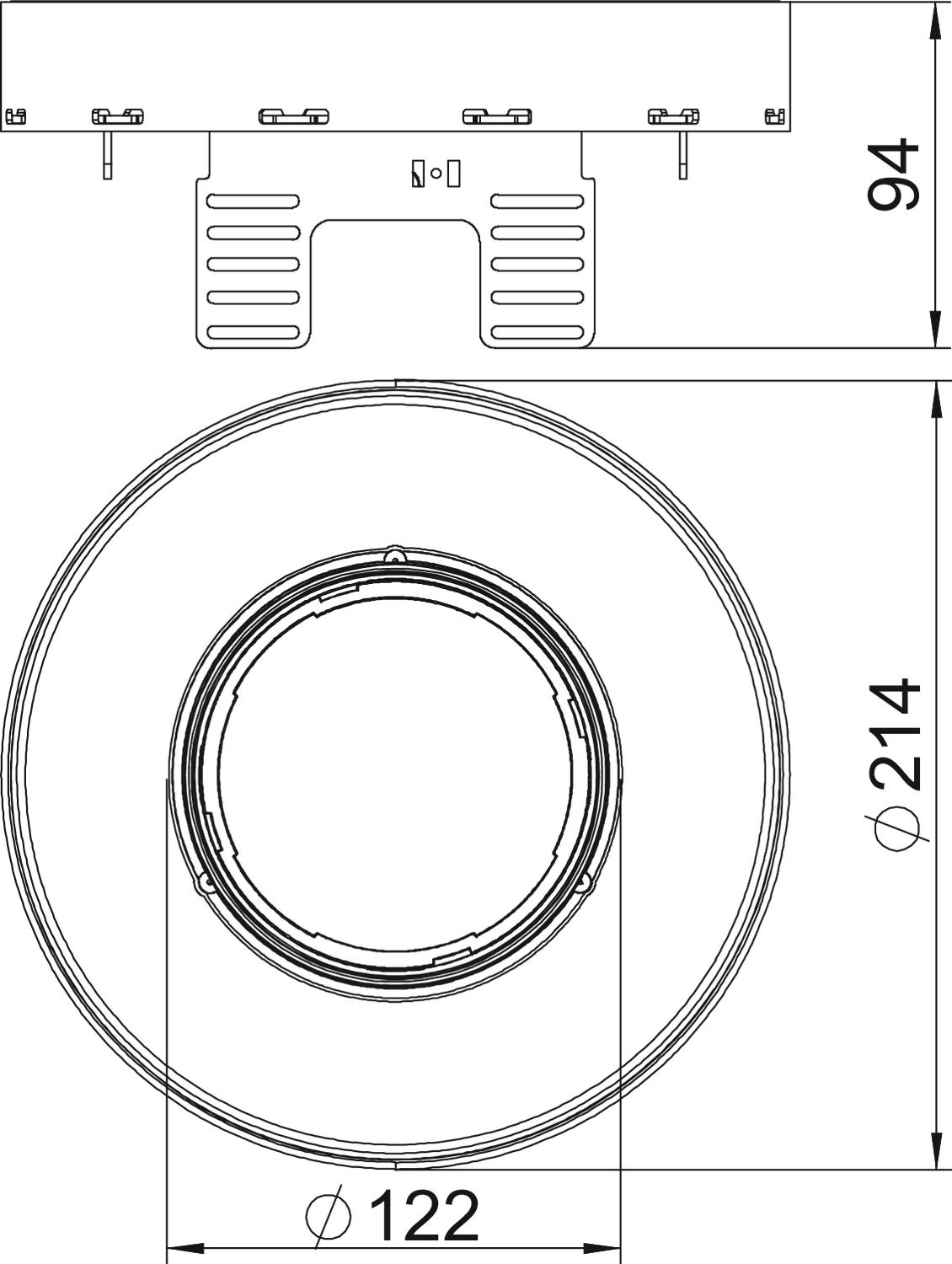

atsiejami taip Aukštis 94 mm Dydis Ø215mm Grindų dangos storis 25 mm Ilgis 214 mm Įmontavimo gylis 104 mm Įmontavimo sistemos tipas UT3 Įmontavimo skersmuo 215 Įmontuojamų prietaisų skaičius 6 Išvadas apvalus Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Leidimai VDE Matmuo h 94 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. grindų aukštis 94 mm Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Plotis 214 mm Prietaisų dėžučių vardinis dydis R4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse ne Tinka tuščiavidurėms grindims ne Vertikali apkrova, didelis plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams
TUK2 GV 7428140 1 Vienetas
Tubusas su metaliniu dangteliu, be laikiklio apkabos, skirtas standartiniams liukams ir reguliuojamo aukščio liukams
TUK2 V 7428141 1 Vienetas
Tubusas su grindų dangos įduba, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio kasetėms
TUK2 G4 7428142 1 Vienetas
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas
Aukščio reguliavimo kampas, skirtas įmontuoti į UGD250-3, skirtą apskirtai kasetei
NW 250-3 RK 7410552 1 Vienetas
Aukščio reguliavimo laikiklis, skirtas įmontuoti apvalų kasetinį liuką į UGD350-3
NW 350-3 RK 7410556 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Instrumentas, 300 N
WZ 1029 7408634 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKFRN2UZD3R4VS25 / 7409444 , 0.21MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas RK RKN , 0.18MB , pdfMontavimo instrukcija Kasetinio liuko RK(F)RN2UZD3 montavimo instrukcija , 0.10MB , pdfSaugos duomenų lapas Grindinių liukų ir kasečių priežiūros instrukcijos , 0.05MB , pdfNaudojimo instrukcija Naudojimo instrukcija PF-G , 2.00MB , pdfNėra šio gaminio aprašymų
