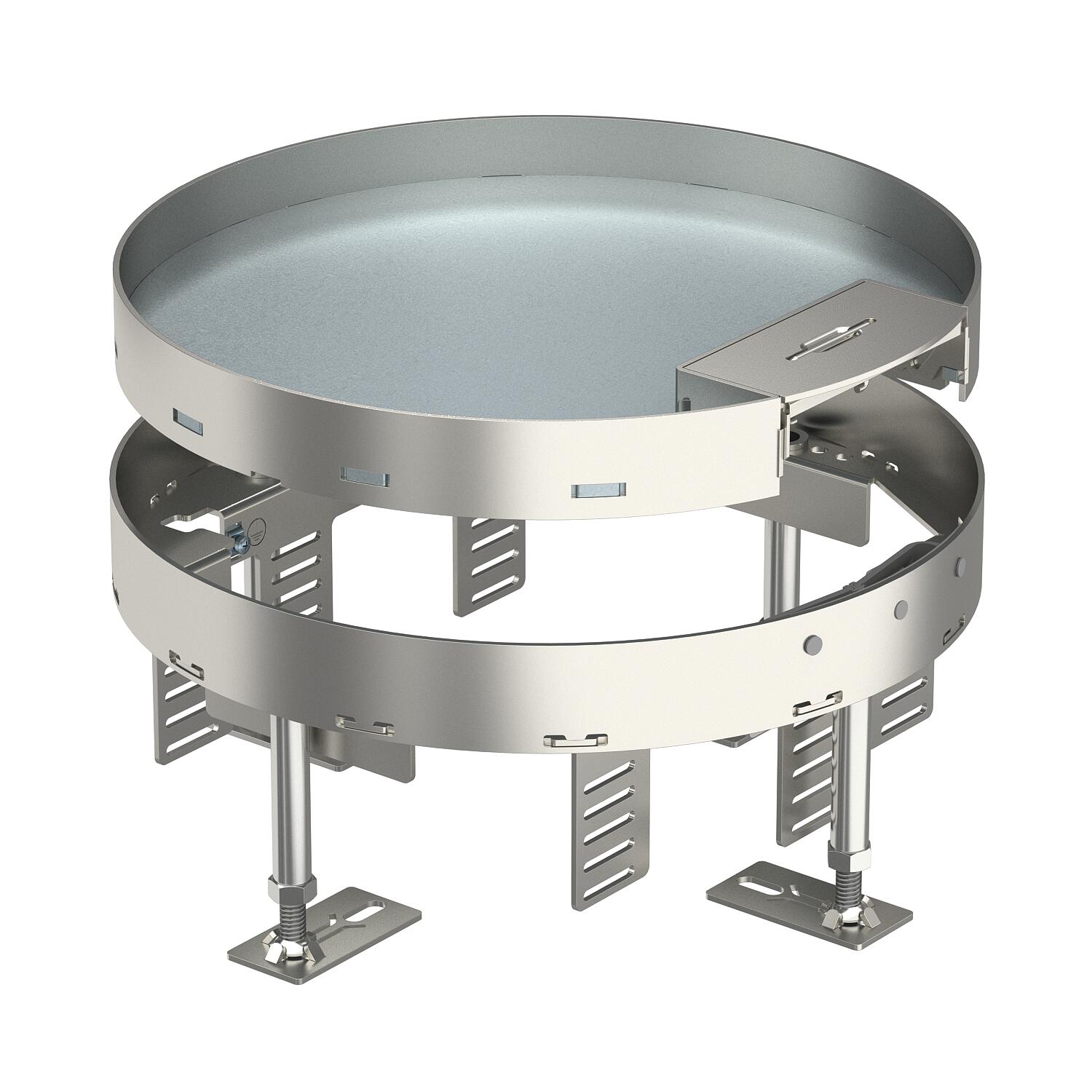

Reguliuojamo aukščio kasetinis liukas su laido išvadu, RKSR, iš nerūdijančio plieno
Art. Nr. 7409270 | EAN 4012195867487
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio kasetinis liukas, vardinis dydis R7, su laido išvadu, skirtas sumontuoti instaliaciniams prietaisams sausos priežiūros grindyse.
Reguliuojamo aukščio kasetinis liukas su laido išvadu, 3 sekcijų. Galima instaliuoti 2 APMT2 dangtelius ir vieną APMT5 dangtelį. 2 universaliems laikikliams UT3 ir UT4, kurie naudojami su 7 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 10 „Modul 45®“ prietaisų, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

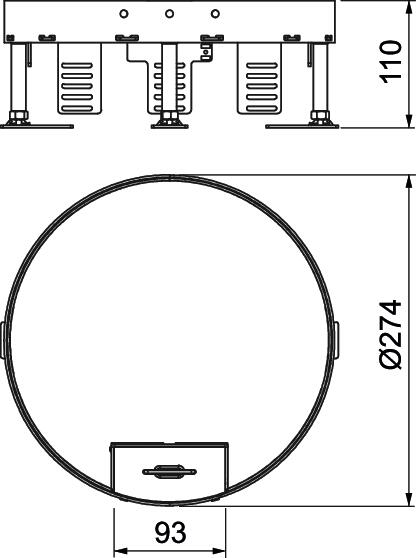

atsiejami ne Dydis Ø275mm Grindų dangos storis 25 mm Ilgis 274 mm Įmontavimo gylis 110 mm Įmontavimo sistemos tipas UT3 / UT4 Įmontavimo skersmuo 275 Įmontuojamų prietaisų skaičius 10 Išvadas apvalus Laido išvado tipas Atverčiamas kabelio išvadas Laidų išvadų skaičius 1 Leidimai VDE Maks. aukščio reguliavimo ribos 155 mm Maks. grindų aukštis 155 mm Matmuo h 110 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 110 mm Min. grindų aukštis 110 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Plotis 274 mm Prietaisų dėžučių vardinis dydis R7 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Aukščio reguliavimo blokas RKNEV2
RK NEV2 110 7405815 1 Pak.
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas
Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm
UT4 45 4 7408727 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Instrumentas, 300 N
WZ 1029 7408634 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKS2 R7 V25 / 7409270 , 0.20MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas RK RKN , 0.18MB , pdfSaugos duomenų lapas Grindinių liukų ir kasečių priežiūros instrukcijos , 0.05MB , pdfNėra šio gaminio aprašymų
