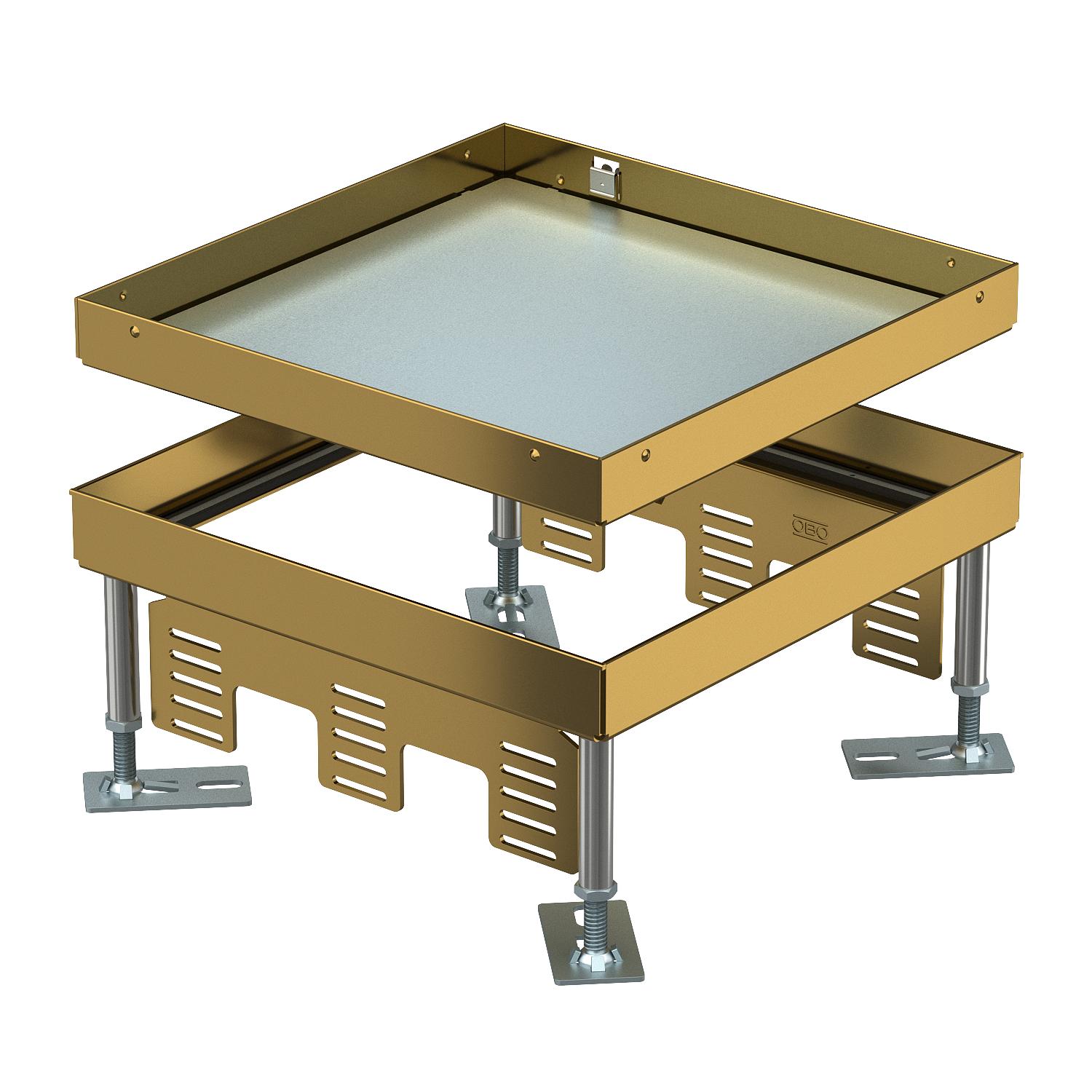

Reguliuojamo aukščio revizinis liukas, RKN, žalvarinis
Art. Nr. 7408972 | EAN 4012197278212
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio kvadratinės kasetės tinka prietaisams į dvigubas ir tuščiavidures grindis ir į visų rūšių užliejamų grindų instaliacines sistemas sumontuoti. Atsižvelgiant į tipą, jos tinka sausos ir drėgnos priežiūros grindims. Dėl viduje esančio aukščio reguliatoriaus kasetės viršutinę briauną galima nustatyti tiksliai pagal supančios grindų dangos viršutinę briauną. Montuojant į kanalinę sistemą, ji turi turėti atitinkamą angą įmontavimui. Pogrindiniam jungiamąjam lizdui reikia montavimo dangtelio su atitinkama įmontavimo anga. Kasetės pagamintos iš nerūd. plieno arba žalvario. Visose kasetėse yra 4 mm storio lakštinio plieno plokštė, skirta tam, kad saugiai atlaikytų pasitaikančias apkrovas. Yra kasečių, kurios tinka skirtingo storio – 20 ir 25 mm – grindų dangai.
Reguliuojamo aukščio kasetinis liukas kaip aklidangtis, 2 sekcijų. Galima sumontuoti 3 APMT5 dangčio plokštes. 3 universaliems laikikliams UT4, kurie naudojami su 9 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 12 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

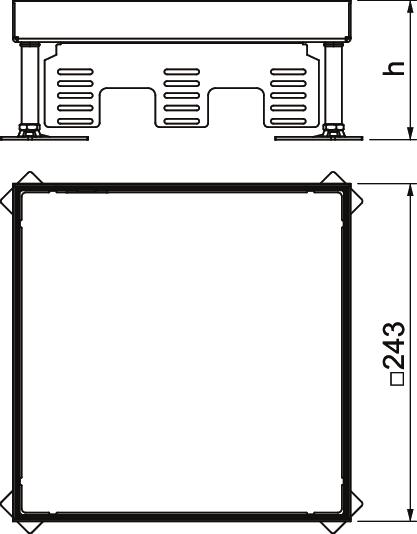

atsiejami ne Aukštis 105 mm Dydis 243x243x100 Grindų dangos storis 20 mm Grindų išpjova / montavimo anga 244x244 Ilgis 243 mm Įmontavimo gylis 105 mm Įmontavimo sistemos tipas UT4 Išvadas kvadratinis Laido išvado tipas Be laido išvado Leidimai VDE Maks. aukščio reguliavimo ribos 150 mm Maks. grindų aukštis 150 mm Matmuo h 105 mm Medžiaga Žalvaris Min. aukščio reguliavimo ribos 105 mm Min. grindų aukštis 105 mm Naudojamo įrenginio IP apsaugos būdas IP00 Nenaudojamo įrenginio IP apsaugos būdas IP55 Pagrindo priežiūra šlapias Plotis 243 mm Prietaisų dėžučių vardinis dydis 9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Standartas EN 50085-2-2 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip Universaliųjų laikiklių skaičius 3 x UT4 Vertikali apkrova, didelis plotas iki 10 000 N Vertikali apkrova, mažas plotas iki 3 000 N Vidaus ilgio matmuo 244 mm Vidaus pločio matmuo 244 mm - Visi tipai
-
Visi tipai
