Sunkus vielinis lovelis SGR 105 FT 3000 | 200 | 105 | 6 | 175 | ne

Sunkus vielinis lovelis SGR 105 FT

Art. Nr. 6003214 | EAN 4012195670742

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	105 mm

Vielos skersmuo	6 mm

Naudingasis skerspjūvis

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

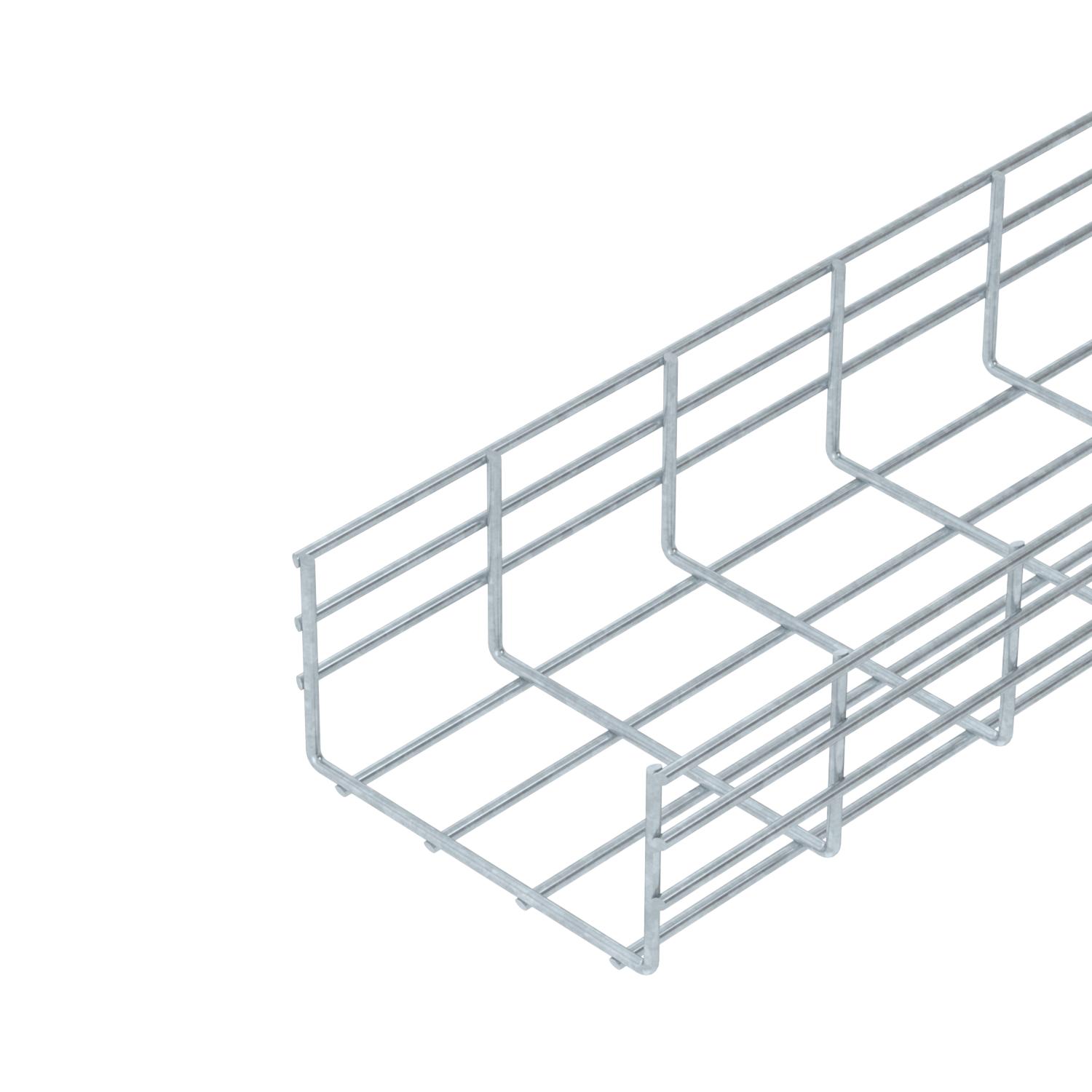

Vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos tinklo, šonų aukštis 105 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	3,1 kN/m
Atstumas tarp atramų 1,5 m	1,75 kN/m
Atstumas tarp atramų 2,0 m	1,15 kN/m
Atstumas tarp atramų 2,5 m	0,79 kN/m
Atstumas tarp atramų 3,0 m	0,6 kN/m
Atstumas tarp atramų 3,5 m	0,5 kN/m
Atstumas tarp atramų 4,0 m	0,4 kN/m
Aukštis	105 mm
Aukštis	4,13 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	6,297 kg CO₂e / 1 Metras

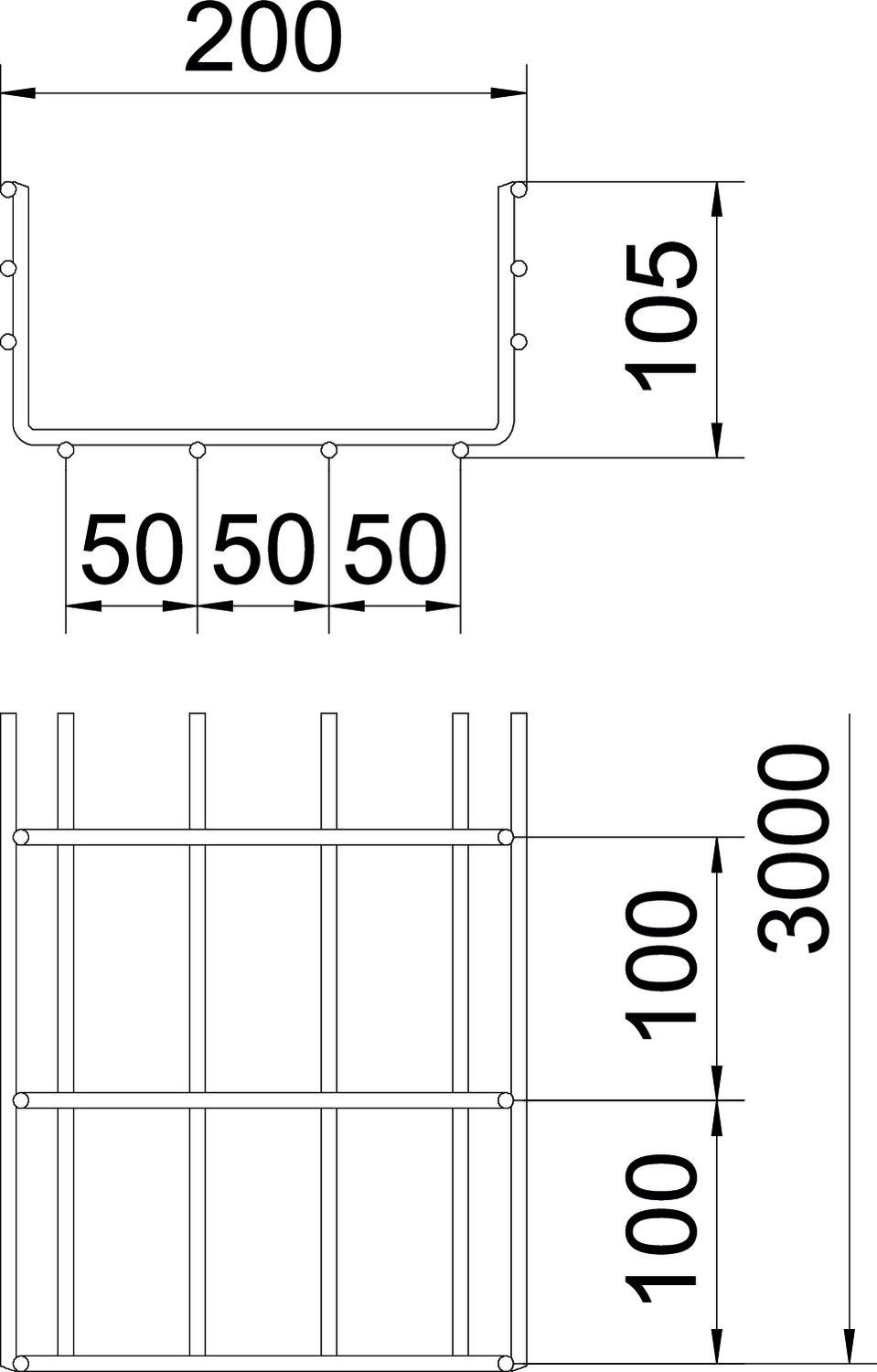

Dydis	105x200x3000
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas

Matmuo B	200 mm
Medžiaga	Plienas
Naudingasis skerspjūvis	17500 mm²
Naudingasis skerspjūvis	175 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	200 mm
Plotis	7,87 in
Profilio forma	U forma
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne
Vielos skersmuo	6 mm

Techniniai duomenys

SGR 105 sijos apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SGR 105 150 FT	3000 mm	150 mm	105 mm	6 mm	130 cm²	ne	6003175	m	3 m
SGR 105 200 FT	3000 mm	200 mm	105 mm	6 mm	175 cm²	ne	6003214	m	3 m
SGR 105 300 FT	3000 mm	300 mm	105 mm	6 mm	268 cm²	ne	6003309	m	3 m
SGR 105 400 FT	3000 mm	400 mm	105 mm	6 mm	363 cm²	ne	6003402	m	3 m
SGR 105 500 FT	3000 mm	500 mm	105 mm	6 mm	459 cm²	ne	6003515	m	3 m
SGR 105 600 FT	3000 mm	600 mm	105 mm	6 mm	554 cm²	ne	6003616	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Jungiamasis sandūrų elementas FT	GUV 6 FT	6016573	Vienetas	20 Vienetas
Dangtis, neperforuotas DD	DRLU 200 DD	6052650	m	3 m

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Apsauginis dangteliai	SGR KS OR	6003758	Vienetas	500 Vienetas
Pertvara 85 DD	TSG 85 DD	6062331	m	3 m
Dangčio fiksatorius, universalus A2	DKU A2	6065600	Vienetas	20 Vienetas
Kabelio plokštė FT	KAB GR FT	6220142	Vienetas	10 Vienetas
