Sunkus vielinis lovelis SGR 155 FT 3000 | 600 | 155 | 6 | 888 | ne

Sunkus vielinis lovelis SGR 155 FT

Art. Nr. 6003698 | EAN 4012195380313

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	155 mm

Vielos skersmuo	6 mm

Naudingasis skerspjūvis

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

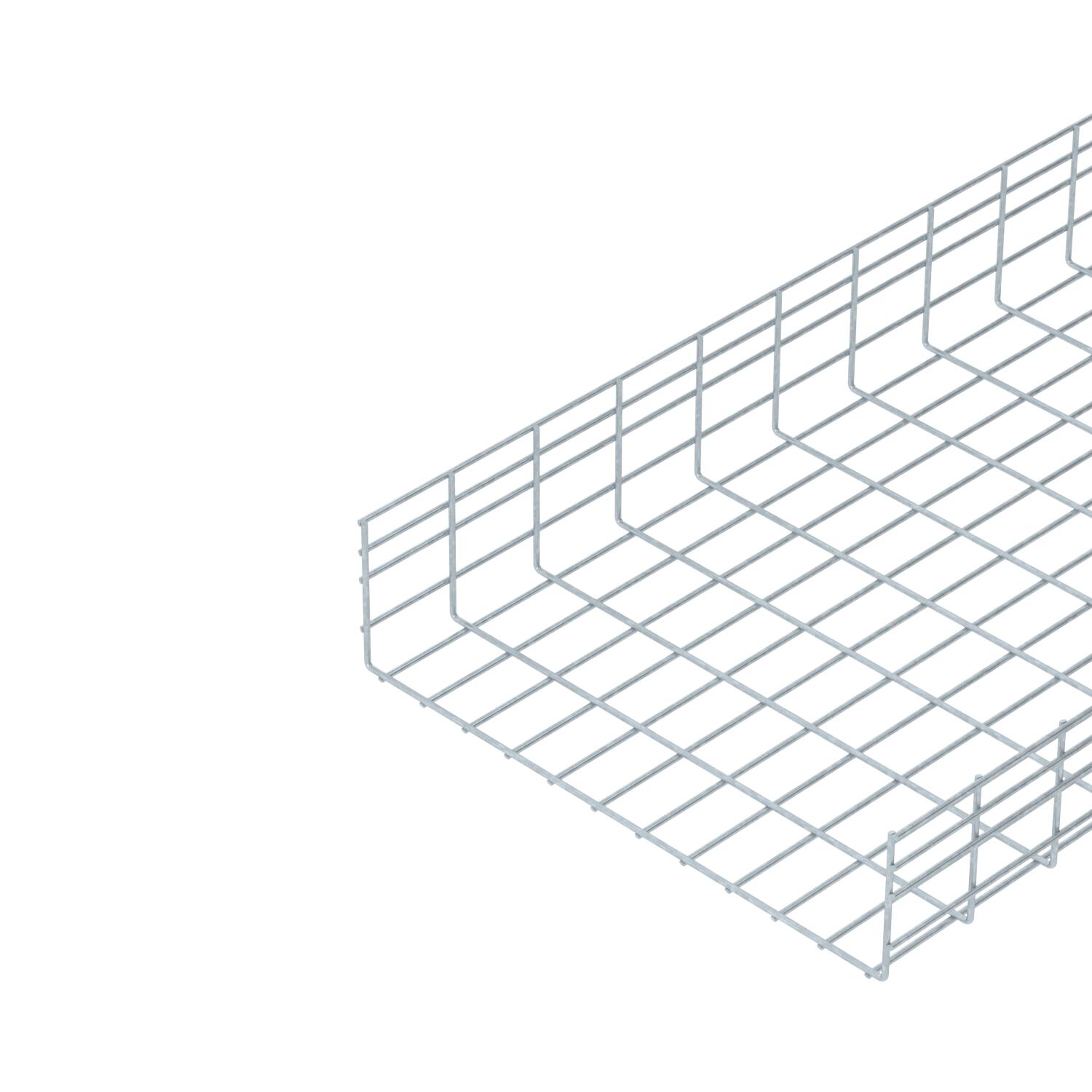

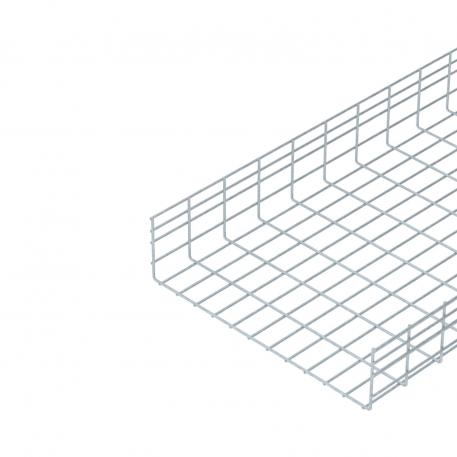

Vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos tinklo, šonų aukštis 155 mm.

Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	4,9 kN/m
Atstumas tarp atramų 1,5 m	3,2 kN/m
Atstumas tarp atramų 2,0 m	2,2 kN/m
Atstumas tarp atramų 2,5 m	1,6 kN/m
Atstumas tarp atramų 3,0 m	1,25 kN/m
Atstumas tarp atramų 3,5 m	1,03 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m
Aukštis	155 mm
Aukštis	6,1 in
Bevaržčiai sujungimo elementai	ne
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	13,112 kg CO₂e / 1 Metras

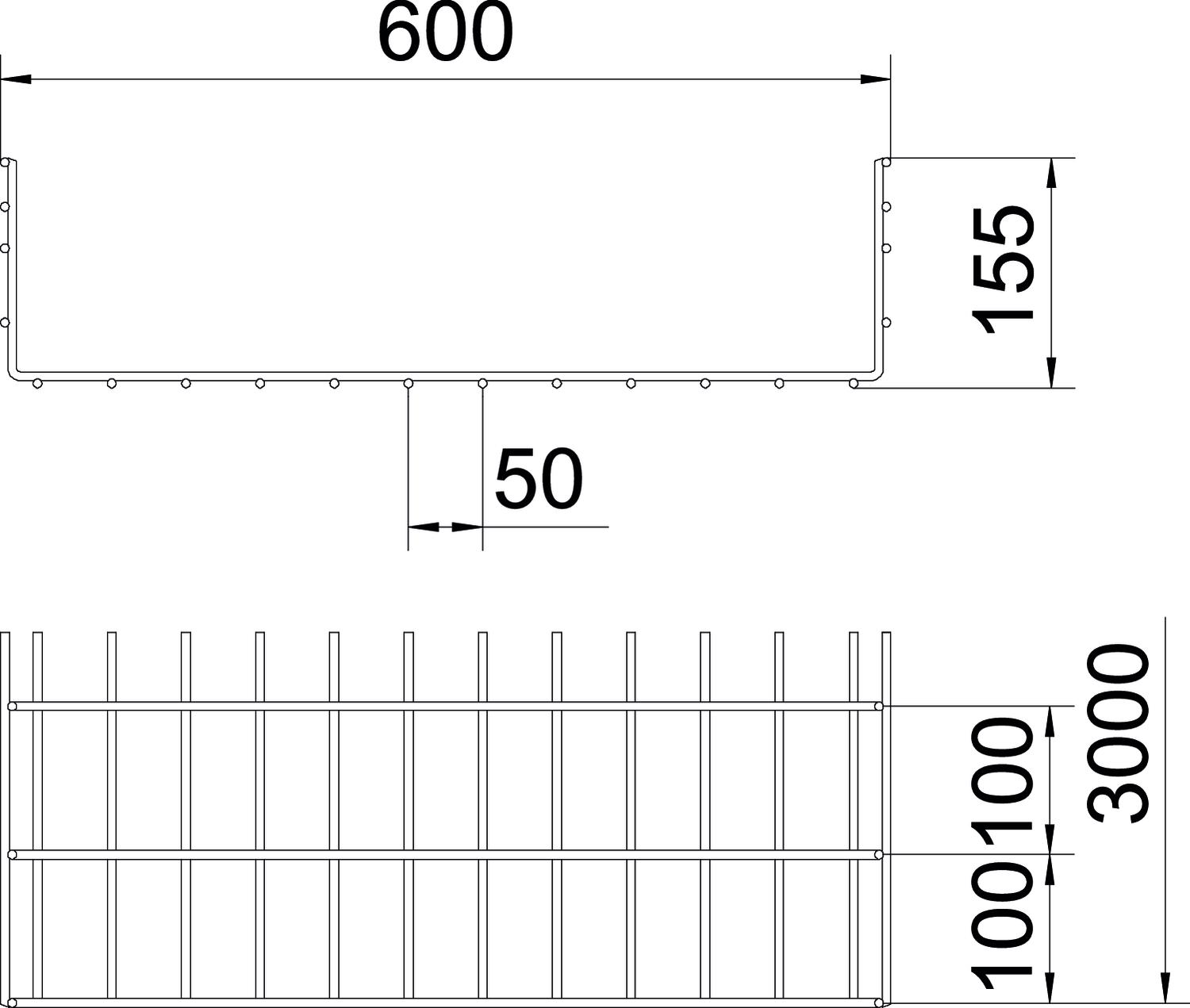

Dydis	155x600x3000
Ilgis	3000 mm
Integruota pertvara	be

Kabelių sistemos sujungiklio rūšis	įsuktas
Matmuo B	600 mm
Medžiaga	Plienas
Naudingasis skerspjūvis	88800 mm²
Naudingasis skerspjūvis	888 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	23,62 in
Plotis	600 mm
Profilio forma	U forma
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne
Vielos skersmuo	6 mm

Techniniai duomenys

SGR 155 tipo vielinio lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	ne	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	ne	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	ne	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	ne	6003698	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Jungiamasis sandūrų elementas FT	GUV 6 FT	6016573	Vienetas	20 Vienetas
Dangtis, neperforuotas DD	DRLU 600 DD	6052674	m	3 m

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Apsauginis dangteliai	SGR KS OR	6003758	Vienetas	500 Vienetas
Pertvara 135 DD	TSG 135 DD	6062338	m	3 m
Dangčio fiksatorius, universalus A2	DKU A2	6065600	Vienetas	20 Vienetas
Kabelio plokštė FT	KAB GR FT	6220142	Vienetas	10 Vienetas
