Sunkus vielinis lovelis SGR 55 A2 3000 | 500 | 55 | 6 | 220 |

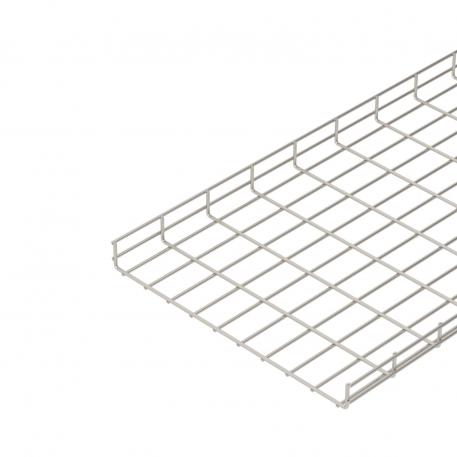

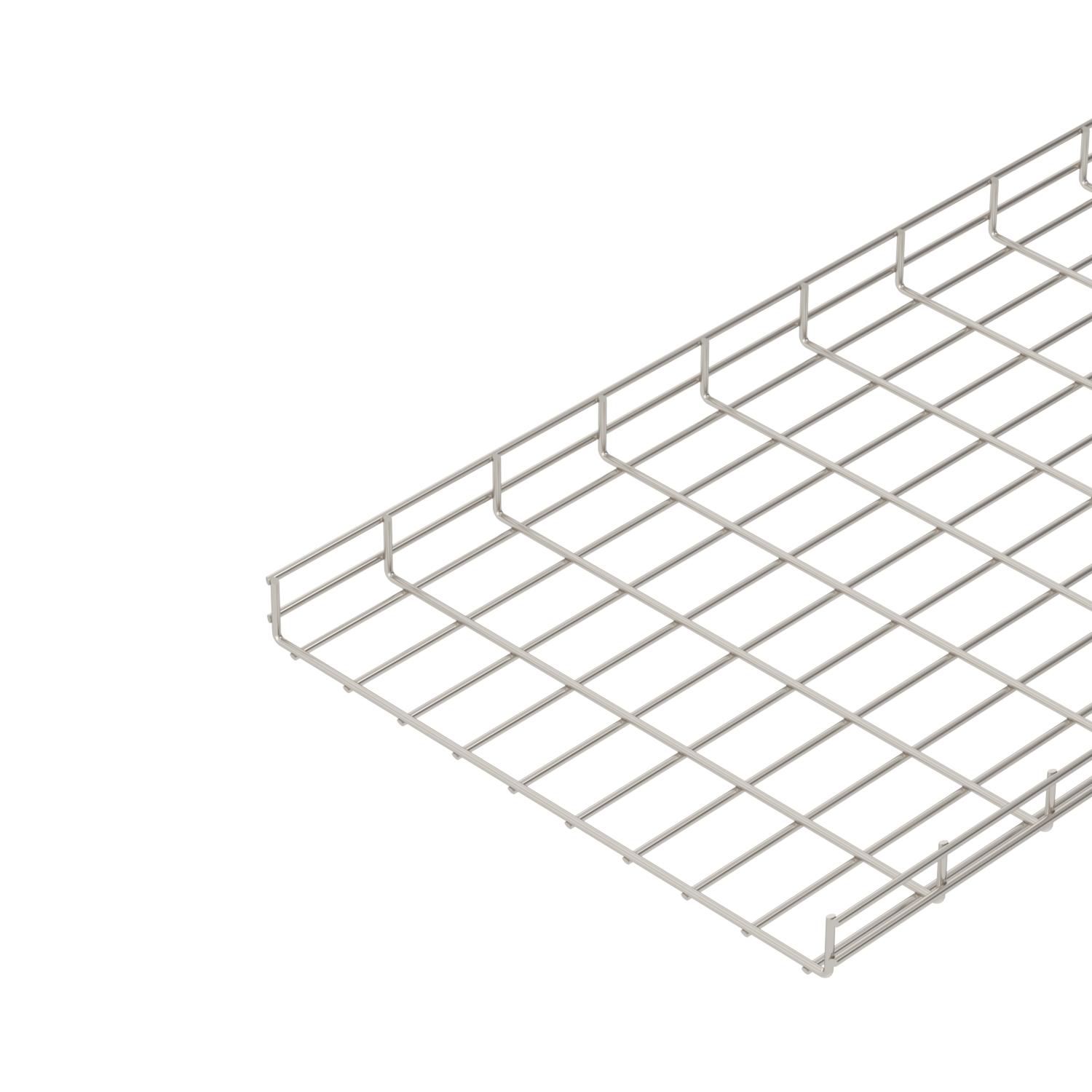

Sunkus vielinis lovelis SGR 55 A2

Art. Nr. 6000941 | EAN 4012196622153

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	55 mm

Vielos skersmuo	6 mm

Naudingasis skerspjūvis

Prekės aprašymas

Prekės aprašymas

Vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos tinklo, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	2,9 kN/m
Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 2,0 m	0,75 kN/m
Atstumas tarp atramų 2,5 m	0,38 kN/m
Atstumas tarp atramų 3,0 m	0,4 kN/m
Aukštis	2,17 in
Aukštis	55 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	21,68 kg CO₂e / 1 Metras
Dydis	55x500x3000
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas

Matmuo B	500 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Naudingasis skerspjūvis	220 cm²
Naudingasis skerspjūvis	22000 mm²
Paviršius	šviesus, apdirbtas
Plotis	500 mm
Plotis	19,69 in
Profilio forma	U forma
Spalva	nerūdijančio plieno
Sujungimo elemento konstrukcija	be sujungimo elemento
Vielos skersmuo	6 mm

Techniniai duomenys

Belastungsdiagramm Gitterrinne Typ SGR 55

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SGR 55 100 A2	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000909	m	3 m
SGR 55 150 A2	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000913	m	3 m
SGR 55 200 A2	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000917	m	3 m
SGR 55 300 A2	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000925	m	3 m
SGR 55 400 A2	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000933	m	3 m
SGR 55 500 A2	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000941	m	3 m
SGR 55 600 A2	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000958	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Jungiamasis elementas A2	GUV 6 A2	6016574	Vienetas	20 Vienetas
Dangtis, neperforuotas A2	DRLU 500 A2	6052841	m	3 m

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Apsauginis dangteliai	SGR KS OR	6003758	Vienetas	500 Vienetas
Pertvara 45 A2	TSG 45 A2	6062025	m	3 m
Dangčio fiksatorius, universalus A2	DKU A2	6065600	Vienetas	20 Vienetas
Kabelio išvedimo plokštė A2	KAB GR A2	6220145	Vienetas	10 Vienetas
