Sunkus vielinis lovelis SGR 55 FT 3000 | 150 | 55 | 6 | 63 |

Sunkus vielinis lovelis SGR 55 FT

Art. Nr. 6000190 | EAN 4012196397662

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	55 mm

Vielos skersmuo	6 mm

Naudingasis skerspjūvis

Prekės aprašymas

Prekės aprašymas

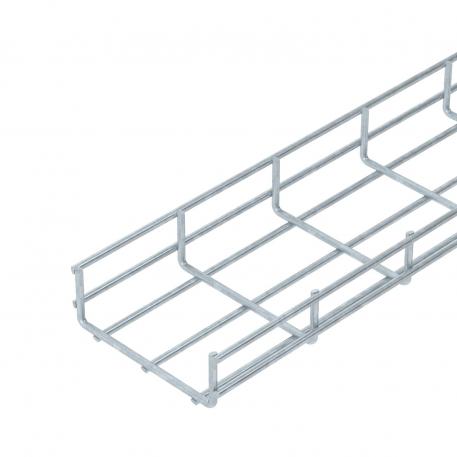

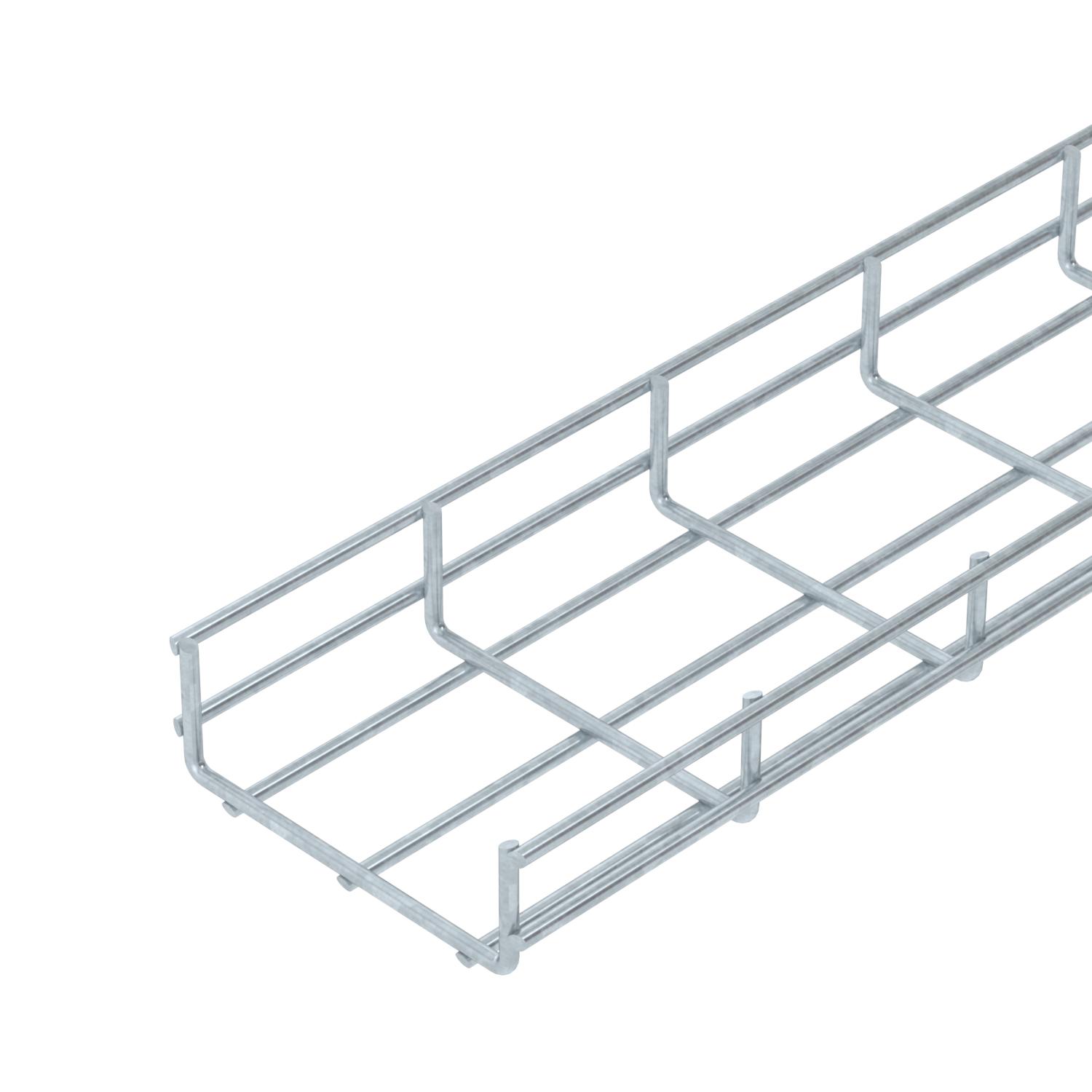

Vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos tinklo, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	2 kN/m
Atstumas tarp atramų 1,5 m	1,15 kN/m
Atstumas tarp atramų 2,0 m	0,75 kN/m
Atstumas tarp atramų 2,5 m	0,5 kN/m
Atstumas tarp atramų 3,0 m	0,4 kN/m
Aukštis	55 mm
Aukštis	2,17 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	4,288 kg CO₂e / 1 Metras

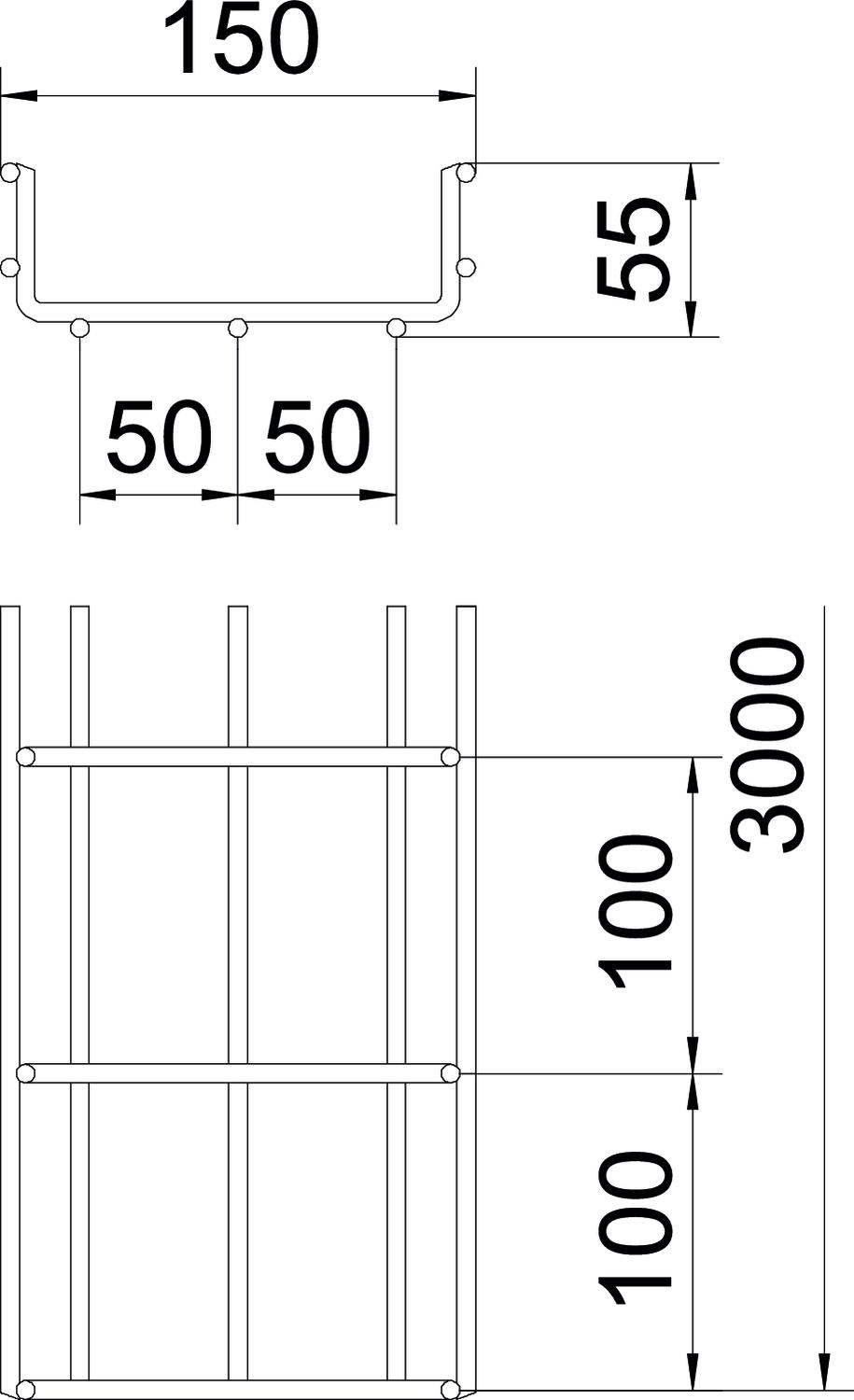

Dydis	55x150x3000
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas

Matmuo B	150 mm
Medžiaga	Plienas
Naudingasis skerspjūvis	6300 mm²
Naudingasis skerspjūvis	63 cm²
Paviršius	karštai cinkuotas
Plotis	5,91 in
Plotis	150 mm
Profilio forma	U forma
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Vielos skersmuo	6 mm

Techniniai duomenys

Belastungsdiagramm Gitterrinne Typ SGR 55

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	3 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	3 m
SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	3 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000451	m	3 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	3 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000775	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Jungiamasis sandūrų elementas FT	GUV 6 FT	6016573	Vienetas	20 Vienetas
Dangtis, neperforuotas DD	DRLU 150 DD	6052647	m	3 m

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Apsauginis dangteliai	SGR KS OR	6003758	Vienetas	500 Vienetas
Pertvara 45 DD	TSG 45 DD	6062321	m	3 m
Dangčio fiksatorius, universalus A2	DKU A2	6065600	Vienetas	20 Vienetas
Kabelio plokštė FT	KAB GR FT	6220142	Vienetas	10 Vienetas
