Sunkus vielinis lovelis SGR 55 G 3000 | 600 | 55 | 6 | 265 | ne

Sunkus vielinis lovelis SGR 55 G

Art. Nr. 6005482 | EAN 4012196397853

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	55 mm

Vielos skersmuo	6 mm

Naudingasis skerspjūvis

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

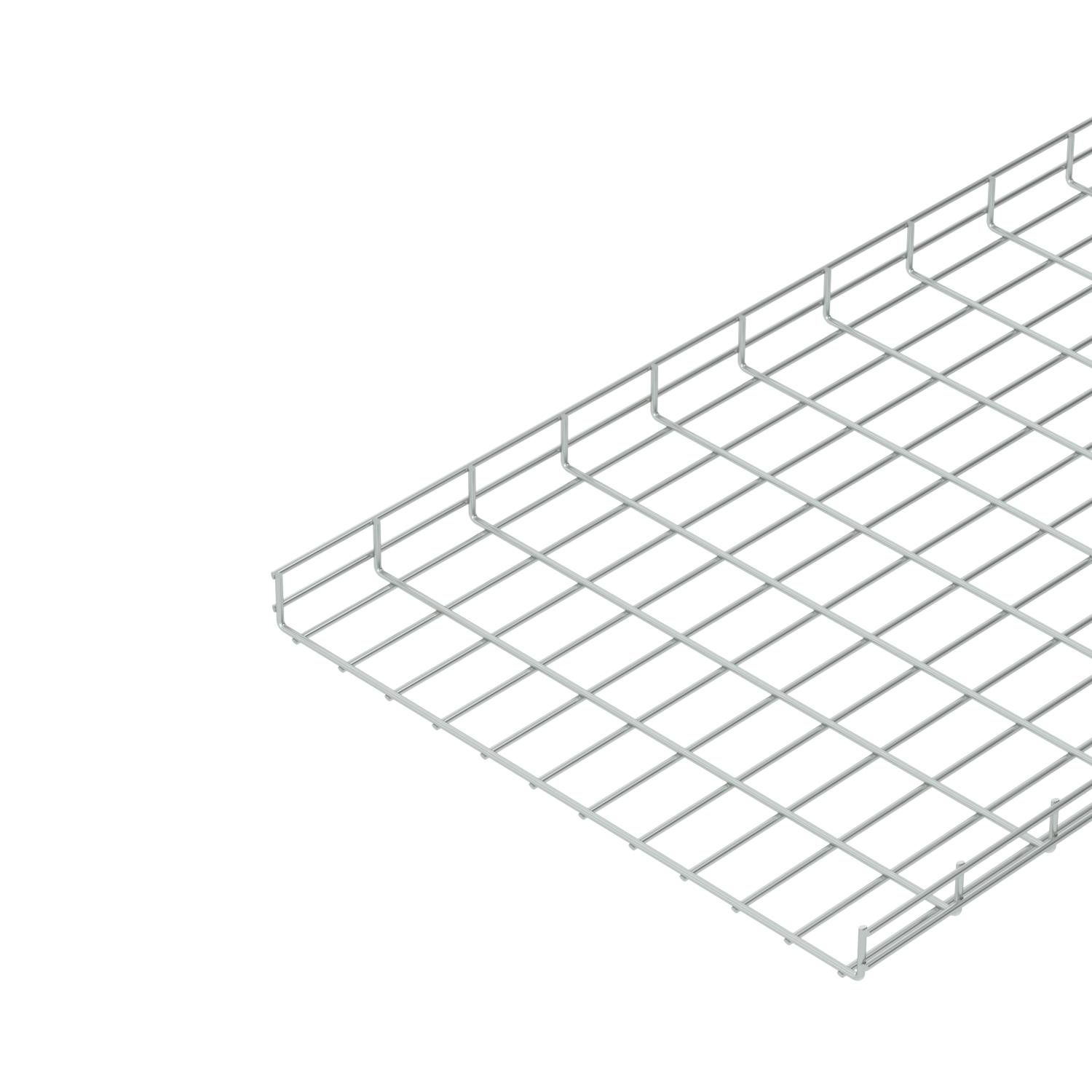

Vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos tinklo, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	2,9 kN/m
Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 2,0 m	0,75 kN/m
Atstumas tarp atramų 3,0 m	0,4 kN/m
Aukštis	2,17 in
Aukštis	55 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	9,324 kg CO₂e / 1 Metras

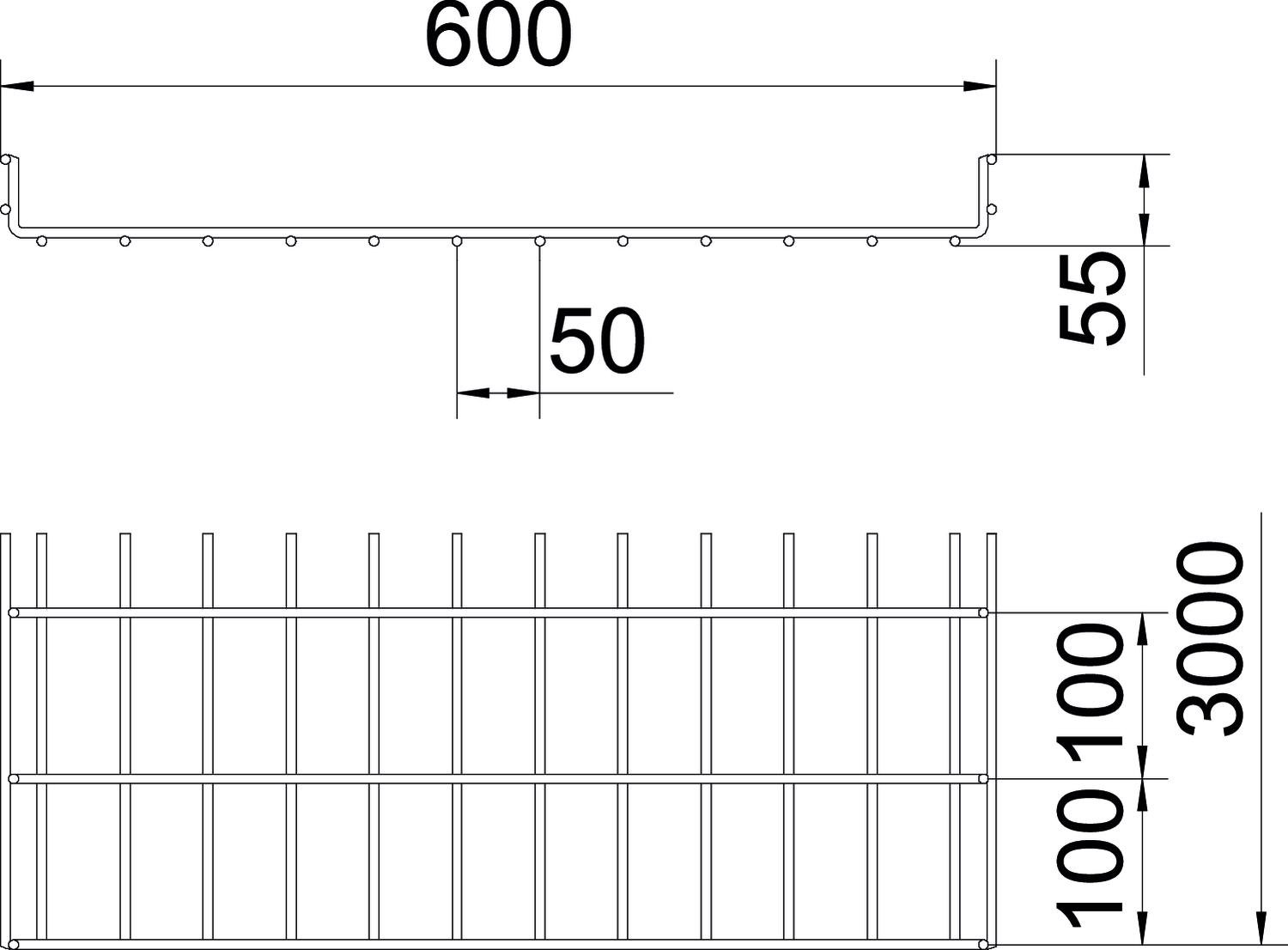

Dydis	55x600x3000
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmuo B	600 mm
Medžiaga	Plienas

Naudingasis skerspjūvis	26500 mm²
Naudingasis skerspjūvis	265 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	galvaniškai cinkuotas
Plotis	23,62 in
Plotis	600 mm
Profilio forma	U forma
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne
Vielos skersmuo	6 mm

Techniniai duomenys

Belastungsdiagramm Gitterrinne Typ SGR 55

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SGR 55 100 G	3000 mm	100 mm	55 mm	6 mm	40 cm²	ne	6005470	m	3 m
SGR 55 150 G	3000 mm	150 mm	55 mm	6 mm	63 cm²	ne	6005472	m	3 m
SGR 55 200 G	3000 mm	200 mm	55 mm	6 mm	87 cm²	ne	6005474	m	3 m
SGR 55 300 G	3000 mm	300 mm	55 mm	6 mm	129 cm²	ne	6005476	m	3 m
SGR 55 400 G	3000 mm	400 mm	55 mm	6 mm	175 cm²	ne	6005478	m	3 m
SGR 55 500 G	3000 mm	500 mm	55 mm	6 mm	220 cm²	ne	6005480	m	3 m
SGR 55 600 G	3000 mm	600 mm	55 mm	6 mm	265 cm²	ne	6005482	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Jungiamasis elementas G	GUV 6 G	6016572	Vienetas	20 Vienetas
Dangtis, neperforuotas FS	DRLU 600 FS	6052609	m	3 m

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Apsauginis dangteliai	SGR KS OR	6003758	Vienetas	500 Vienetas
Pertvara 45 FS	TSG 45 FS	6062033	m	3 m
Dangčio fiksatorius, universalus A2	DKU A2	6065600	Vienetas	20 Vienetas
Kabelio išvedimo plokštė FS	KAB GR FS	6220139	Vienetas	10 Vienetas
