Sustiprintas kabelių lovelis WKSG 110 A2 ne | 6000 | 600 | 2

Sustiprintas kabelių lovelis WKSG 110 A2

Art. Nr. 6098177 | EAN 4012195683575

Art. Nr. / Tipas

Opprettholdelse av funksjon	ne

Ilgis	6000 mm

Plotis

Skardos storis	2 mm

Prekės aprašymas

Prekės aprašymas

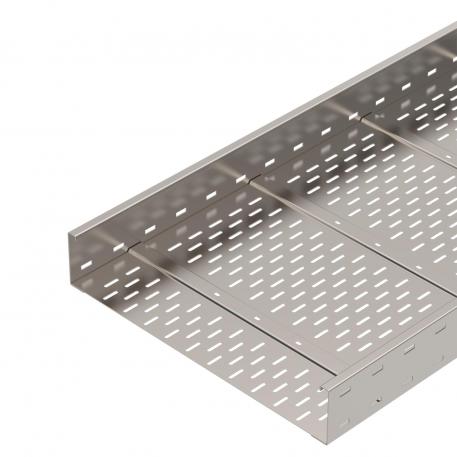

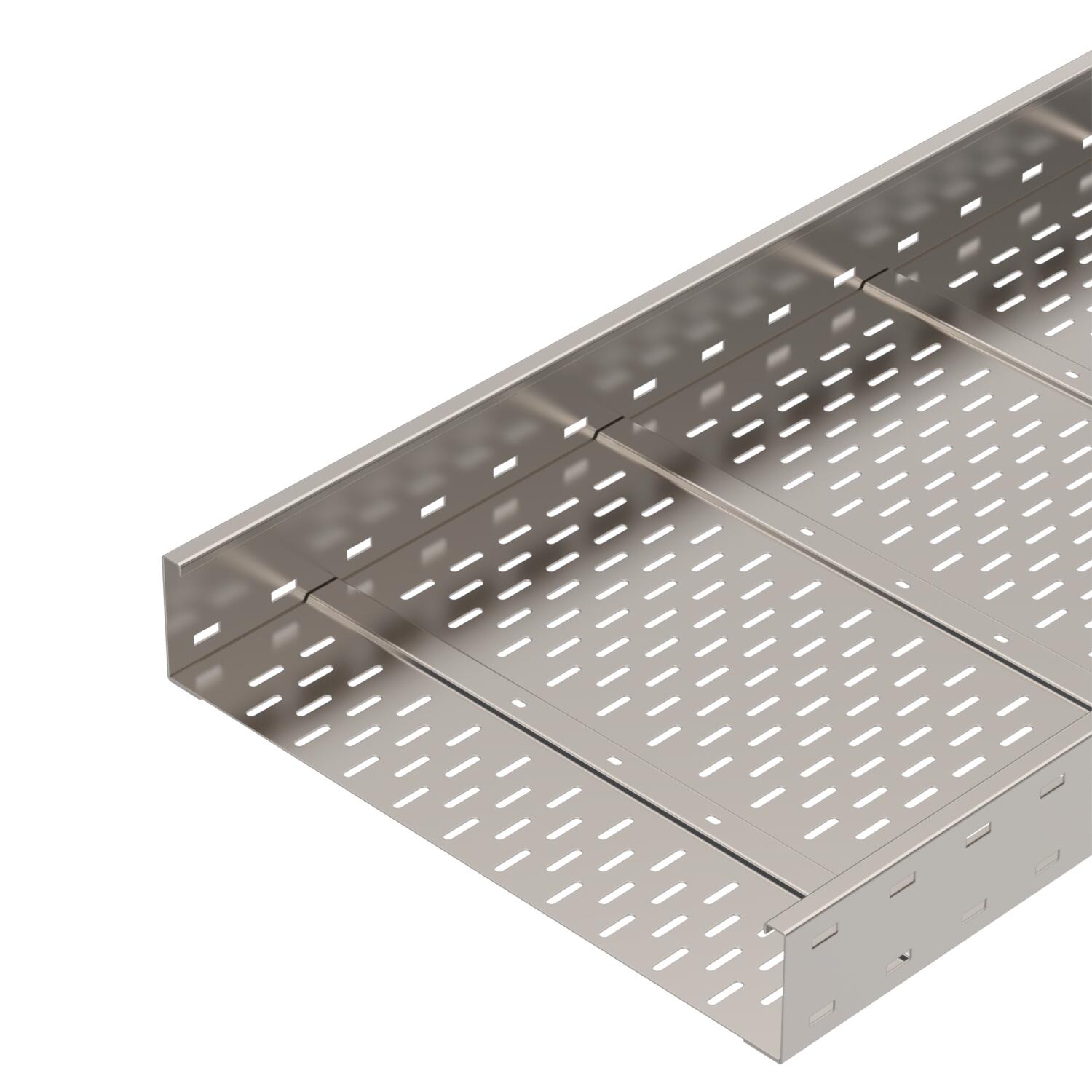

Sustiprintų kabelių lovelių sistema, perforuota, šonų aukštis – 110 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Apkrovos

Atstumas tarp atramų 3,0 m	2,9 kN/m
Atstumas tarp atramų 3,5 m	2,43 kN/m
Atstumas tarp atramų 4,0 m	2 kN/m
Atstumas tarp atramų 4,5 m	1,72 kN/m
Atstumas tarp atramų 5,0 m	1,5 kN/m
Atstumas tarp atramų 6,0 m	1 kN/m
Atstumas tarp atramų 7,0 m	0,7 kN/m
Atstumas tarp atramų 8,0 m	0,4 kN/m
Aukštis	110 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	60,208 kg CO₂e / 1 Metras
Dydis	110x600x6000
Ilgis	6000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB

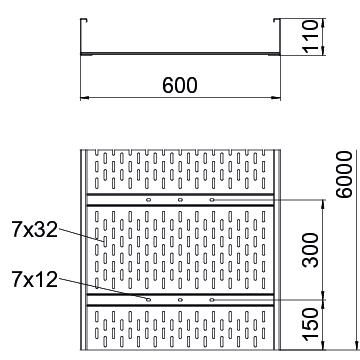

Matmenys	110 X 600

Matmuo B	600 mm
Matmuo L	6000 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Montažinis pagrindo perforavimas	taip
Naudingasis ilgis	6000 mm
Naudingasis skerspjūvis	61400 mm²
Naudingasis skerspjūvis	614 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Plotis	600 mm
Skardos storis	2 mm
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	taip

Techniniai duomenys

WKSG 110 tipo didelių atstumų tarp atramų kabelių lovelio apkrovos diagrama.

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Opprettholdelse av funksjon	Ilgis	Plotis	Skardos storis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
WKSG 120 A2	ne	6000 mm	200 mm	2 mm	6098161	m	6 m
WKSG 130 A2	ne	6000 mm	300 mm	2 mm	6098165	m	6 m
WKSG 140 A2	ne	6000 mm	400 mm	2 mm	6098169	m	6 m
WKSG 150 A2	ne	6000 mm	500 mm	2 mm	6098173	m	6 m
WKSG 160 A2	ne	6000 mm	600 mm	2 mm	6098177	m	6 m
