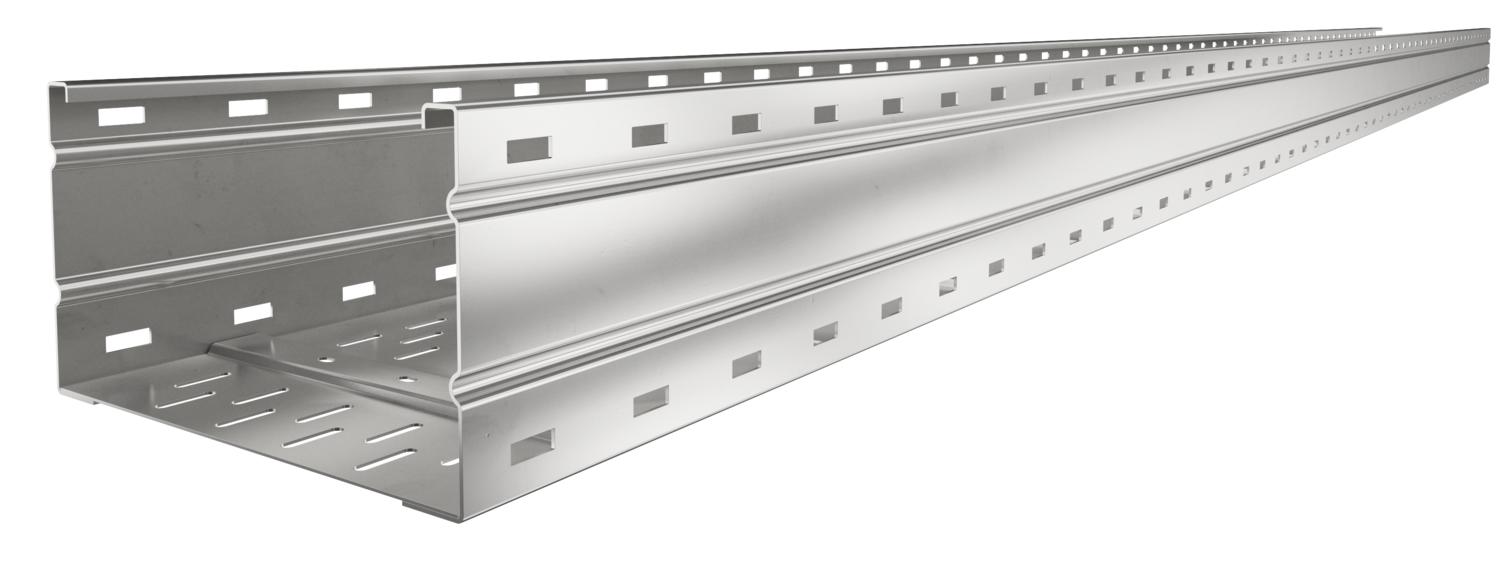

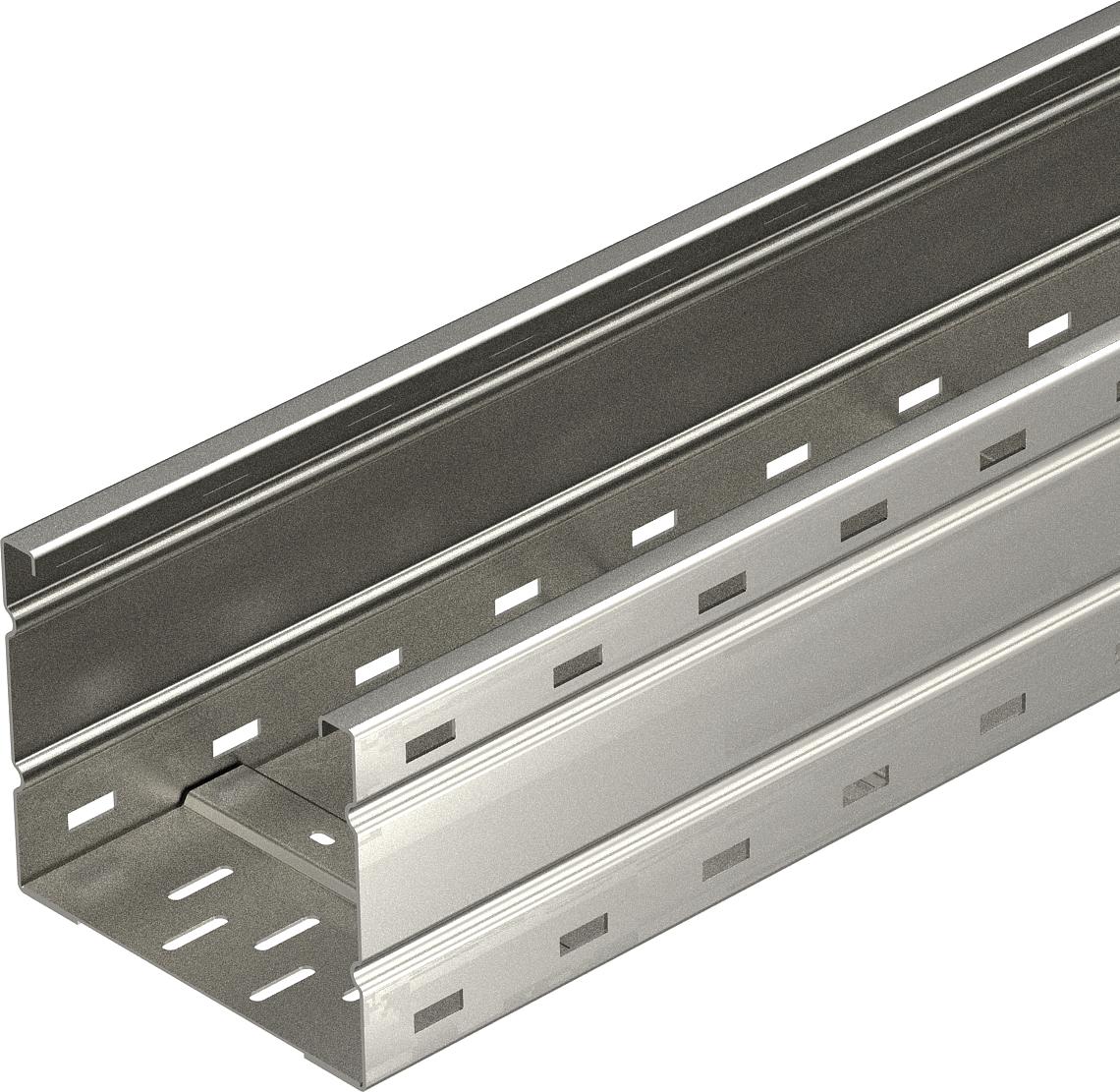

Sustiprintas kabelių lovelis WKSG 160 A2
Art. Nr. 6098571 | EAN 4012195683582
- Prekės aprašymas
-
Prekės aprašymasSustiprintų kabelių lovelių sistema, perforuota, šonų aukštis – 160 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.
-
- Techniniai duomenys
-
Apkrovos
Atstumas tarp atramų 3,0 m 2,9 kN/m Atstumas tarp atramų 3,5 m 2,59 kN/m Atstumas tarp atramų 4,0 m 2,3 kN/m Atstumas tarp atramų 4,5 m 2,04 kN/m Atstumas tarp atramų 5,0 m 1,8 kN/m Atstumas tarp atramų 6,0 m 1,4 kN/m Atstumas tarp atramų 7,0 m 1 kN/m Atstumas tarp atramų 8,0 m 0,7 kN/m Aukštis 160 mm CO₂ pėdsakas (GWP) nuo lopšio iki vartų 44,611 kg CO₂e / 1 Metras Dydis 160x200x6000 Ilgis 6000 mm Kabelių sistemos sujungiklio rūšis įsuktas Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio 20 dB Magnetinio lauko slopinimas su dangteliu 50 dB Matmenys 160 X 200 Matmuo B 200 mm Matmuo L 6000 mm Medžiaga Plienas, nerūdijantis, 1.4301 Montažinis pagrindo perforavimas taip Naudingasis ilgis 6000 mm Naudingasis skerspjūvis 30200 mm² Naudingasis skerspjūvis 302 cm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Plotis 200 mm Skardos storis 2 mm Šonų perforavimas taip Spalva nerūdijančio plieno Sujungimo elemento konstrukcija be sujungimo elemento Sutvirtinta konstrukcija taip Techniniai duomenys
WKSG 160 tipo didelių atstumų tarp tvirtinimų kabelių lovelio apkrovos diagrama.
-
Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
-
Atstumas tarp atramų m
-
Išlinkimas mm, esant ledžiamai apkrovai kN/m
-
Apkrovos schema bandymų metu
-
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
-
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
-
- Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

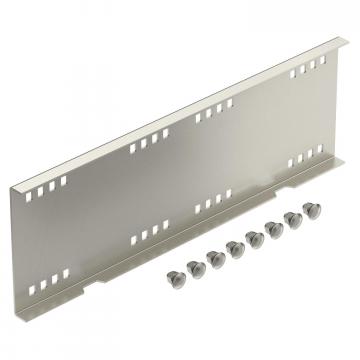

Tiesi jungtis A2
WRVL 160 A2 6227724 2 Vienetas
Dangtis su pasukamu užraktu A2
WDRL 1116 20 A2 6227360 3 m
Pertvara 110 A2
TSG 110 A2 6062255 3 m - Atsisiuntimai
-
