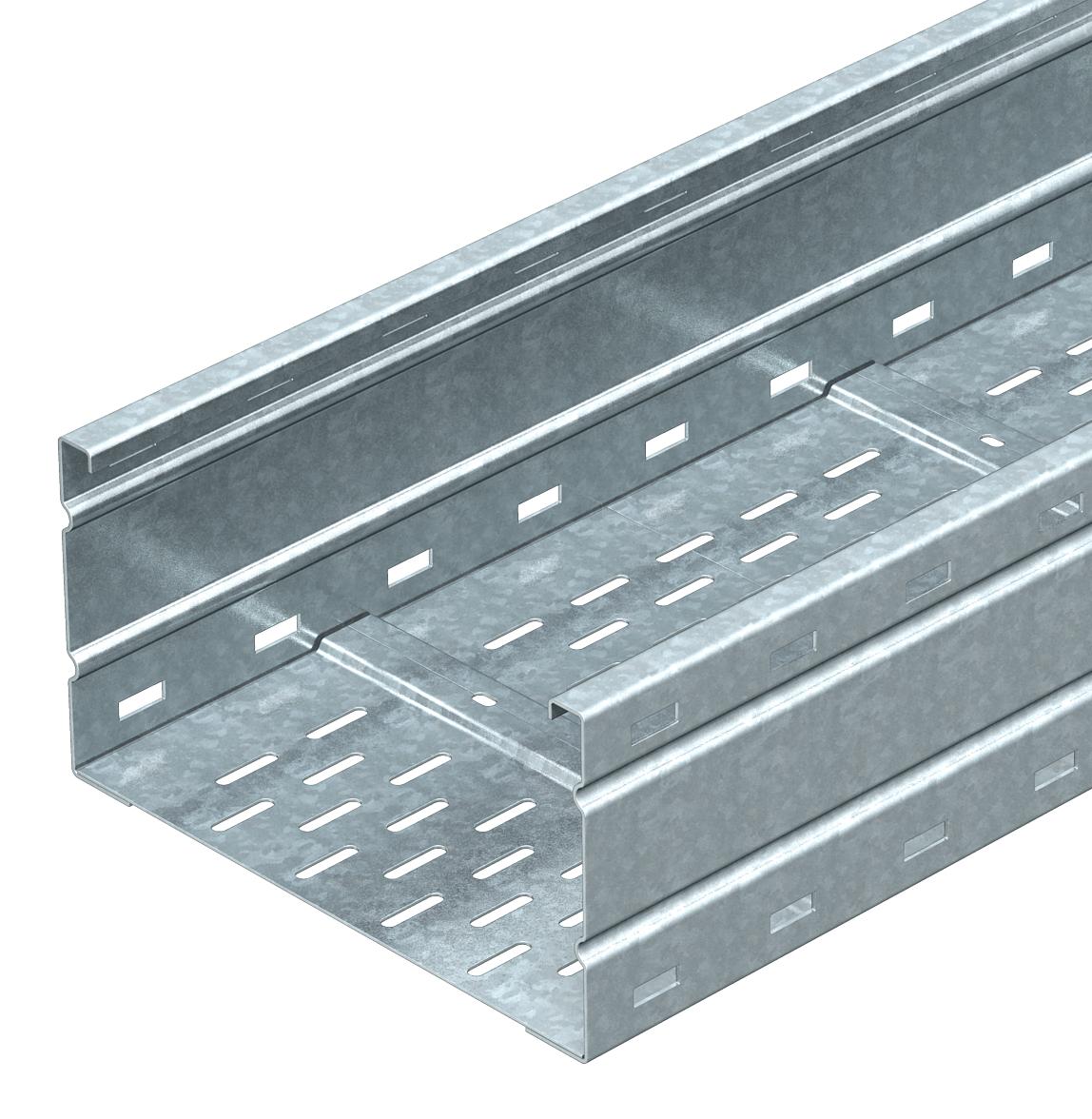

Sustiprintas kabelių lovelis WKSG 160 FS

Art. Nr. 6098501 | EAN 4012196334810

ne
6000 mm
2 mm
Prekės aprašymas
Prekės aprašymas
Sustiprintų kabelių lovelių sistema, perforuota, šonų aukštis – 160 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.
  • Magnetinio lauko slopinimas dėl ekranuojančio poveikio
  • „Underwriters Laboratories Inc.“, JAV ir Kanada
  • EB atitikties deklaracija pagal EB direktyvas
  • UKCA declaration of conformity
  • Sustiprintas kabelių lovelis, šonų aukštis 160 mm
Techniniai duomenys

Apkrovos

Atstumas tarp atramų 3,0 m 2,9 kN/m
Atstumas tarp atramų 3,5 m 2,59 kN/m
Atstumas tarp atramų 4,0 m 2,3 kN/m
Atstumas tarp atramų 4,5 m 2,04 kN/m
Atstumas tarp atramų 5,0 m 1,8 kN/m
Atstumas tarp atramų 6,0 m 1,4 kN/m
Atstumas tarp atramų 7,0 m 1 kN/m
Atstumas tarp atramų 8,0 m 0,7 kN/m
Aukštis 160 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų 20,993 kg CO₂e / 1 Metras
Dydis 160x200x6000
Ilgis 6000 mm
Kabelių sistemos sujungiklio rūšis įsuktas
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio 20 dB
Magnetinio lauko slopinimas su dangteliu 50 dB

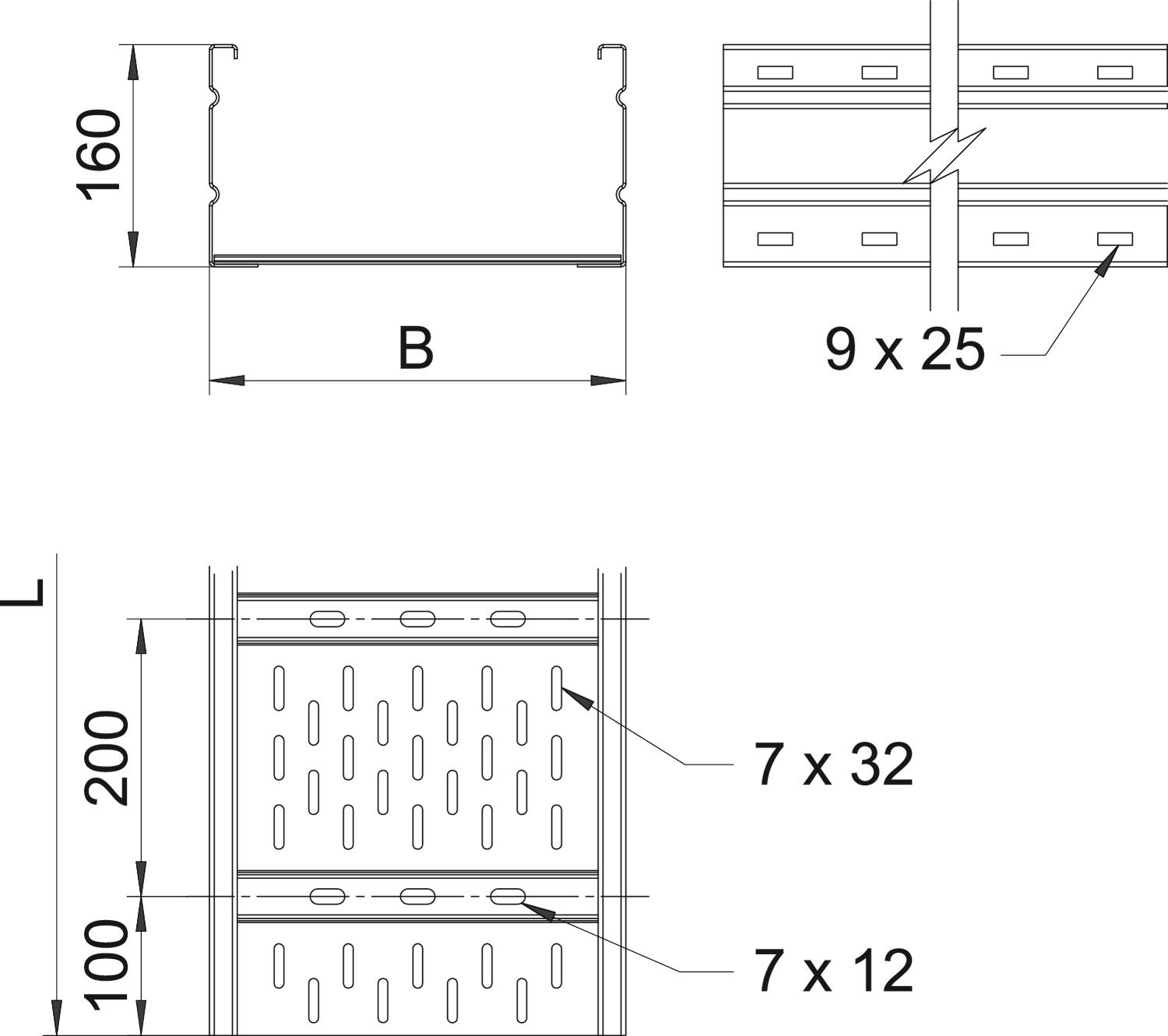

Matmenys 160 x 200
Matmuo B 200 mm
Matmuo L 6000 mm
Medžiaga Plienas
Montažinis pagrindo perforavimas taip
Naudingasis ilgis 6000 mm
Naudingasis skerspjūvis 302 cm²
Naudingasis skerspjūvis 30200 mm²
Nerūdijantis plienas, beicuotas ne
Opprettholdelse av funksjon ne
Paviršius cinkuotas juostiniu būdu
Plotis 200 mm
Skardos storis 2 mm
Šonų perforavimas taip
Spalva cinko
Sujungimo elemento konstrukcija be sujungimo elemento
Sutvirtinta konstrukcija taip

Techniniai duomenys

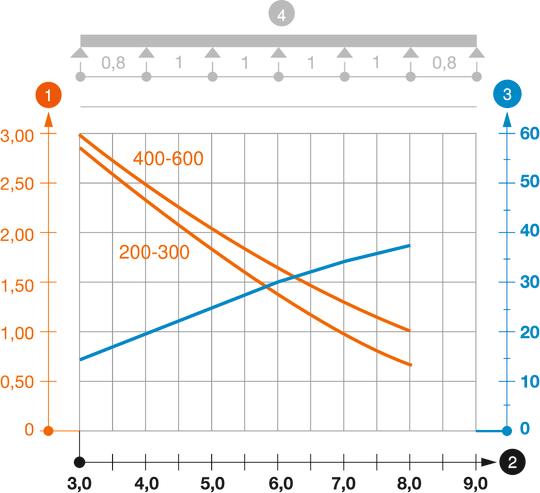

WKSG 160 tipo didelių atstumų tarp tvirtinimų kabelių lovelio apkrovos diagrama.

WKSG 160 tipo didelių atstumų tarp tvirtinimų kabelių lovelio apkrovos diagrama.
  • Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
  • Atstumas tarp atramų m Atstumas tarp atramų m
  • Išlinkimas mm, esant ledžiamai apkrovai kN/m Išlinkimas mm, esant ledžiamai apkrovai kN/m
  • Apkrovos schema bandymų metu Apkrovos schema bandymų metu
  • Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
  • Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
Visi tipai

Visi tipai

Tipas Opprettholdelse av funksjon Ilgis Plotis Skardos storis Art. Nr. Kiekis mažiausias parduodamas kiekis
WKSG 162 FS ne 6000 mm 200 mm 2 mm 6098501
6 m

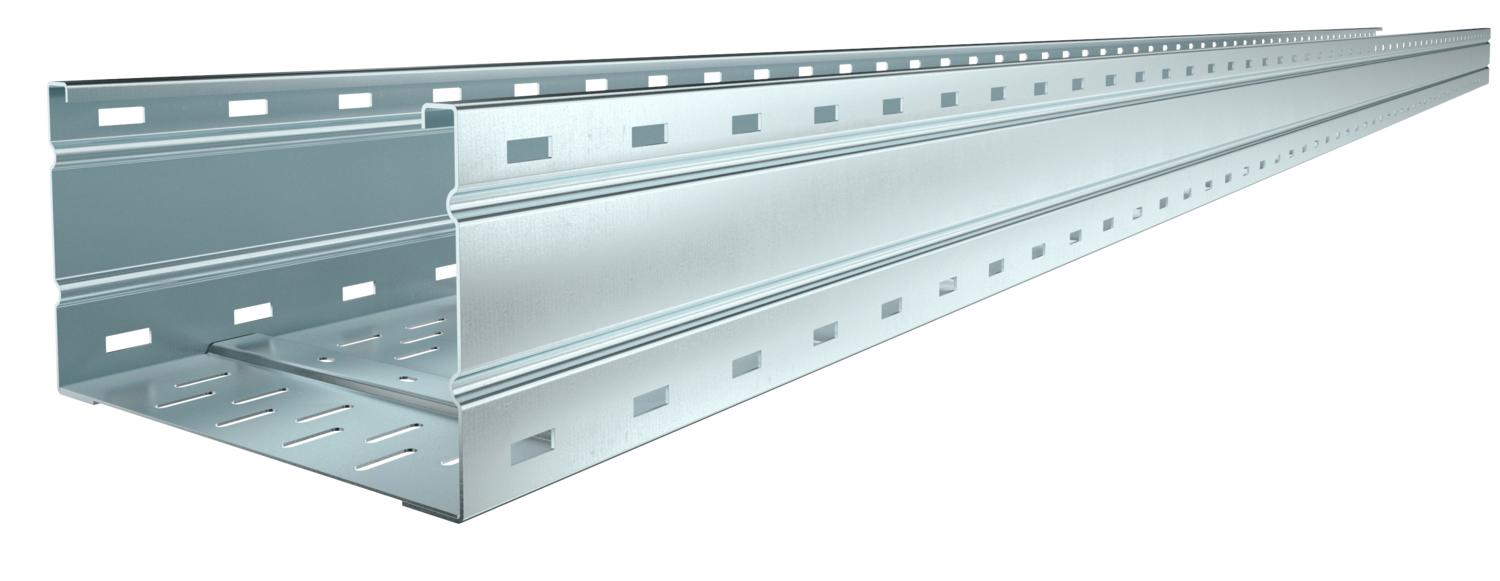

WKSG 163 FS ne 6000 mm 300 mm 2 mm 6098505
6 m
WKSG 164 FS ne 6000 mm 400 mm 2 mm 6098509
6 m
WKSG 165 FS ne 6000 mm 500 mm 2 mm 6098513
6 m
WKSG 166 FS ne 6000 mm 600 mm 2 mm 6098517
6 m
Priedai

Sistemos priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tiesi jungtis FS Tiesi jungtis FS WRVL 160 FS 6227708
2 Vienetas

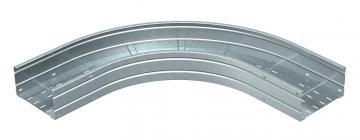

90° alkūnė 160 FS 90° alkūnė 160 FS WRB 90 162 FS 6098703
1 Vienetas
Pertvara 110 FS Pertvara 110 FS TSG 110 FS 6062122
3 m
Dangtis su pasukamu užraktu FS Dangtis su pasukamu užraktu FS WDRL 1116 20 FS 6227422
3 m
Jungiamoji plokštė FS Jungiamoji plokštė FS SSLB 200 FS 7070213
20 Vienetas
