Sustiprintas kabelių lovelis WKSG 160 FT ne | 6000 | 200 | 2

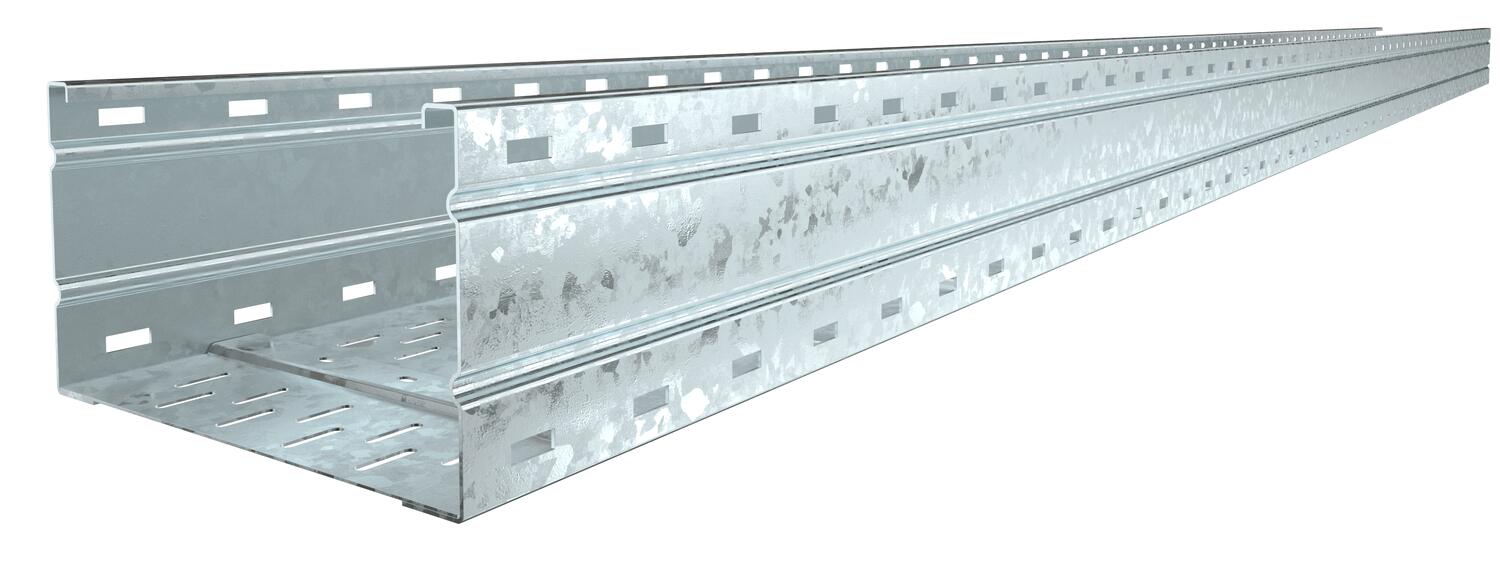

Sustiprintas kabelių lovelis WKSG 160 FT

Art. Nr. 6098550 | EAN 4012196810734

Art. Nr. / Tipas

Opprettholdelse av funksjon	ne

Ilgis	6000 mm

Plotis

Skardos storis	2 mm

Prekės aprašymas

Prekės aprašymas

Sustiprintų kabelių lovelių sistema, perforuota, šonų aukštis – 160 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Apkrovos

Atstumas tarp atramų 3,0 m	2,9 kN/m
Atstumas tarp atramų 3,5 m	2,59 kN/m
Atstumas tarp atramų 4,0 m	2,3 kN/m
Atstumas tarp atramų 4,5 m	2,04 kN/m
Atstumas tarp atramų 5,0 m	1,8 kN/m
Atstumas tarp atramų 6,0 m	1,4 kN/m
Atstumas tarp atramų 7,0 m	1 kN/m
Atstumas tarp atramų 8,0 m	0,7 kN/m
Aukštis	160 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	19,765 kg CO₂e / 1 Metras
Dydis	160x200x6000
Ilgis	6000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Matmenys	200x6000

Matmuo B	200 mm
Matmuo L	6000 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
Naudingasis ilgis	6000 mm
Naudingasis skerspjūvis	30200 mm²
Naudingasis skerspjūvis	302 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	200 mm
Skardos storis	2 mm
Šonų perforavimas	taip
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	taip

Techniniai duomenys

WKSG 160 tipo didelių atstumų tarp tvirtinimų kabelių lovelio apkrovos diagrama.

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Opprettholdelse av funksjon	Ilgis	Plotis	Skardos storis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
WKSG 162 FT	ne	6000 mm	200 mm	2 mm	6098550	m	6 m
WKSG 163 FT	ne	6000 mm	300 mm	2 mm	6098554	m	6 m
WKSG 164 FT	ne	6000 mm	400 mm	2 mm	6098558	m	6 m
WKSG 165 FT	ne	6000 mm	500 mm	2 mm	6098562	m	6 m
WKSG 166 FT	ne	6000 mm	600 mm	2 mm	6098566	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	WRVL 110 FT	6091180	Vienetas	2 Vienetas
90° alkūnė 160 FT	WRB 90 162 FT	6098730	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	WDRL 1116 20 DD	6227600	m	3 m
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
Jungiamoji plokštė DD	SSLB 200 DD	7070314	Vienetas	20 Vienetas
