- Prekės aprašymas
-

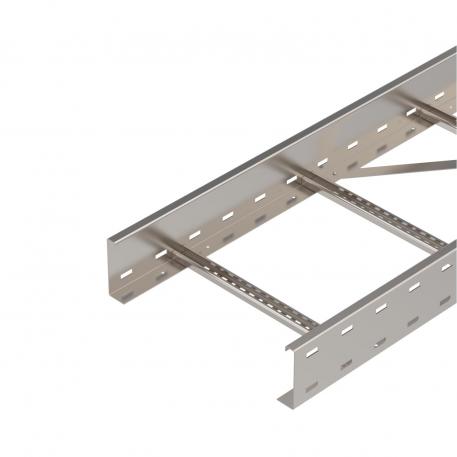

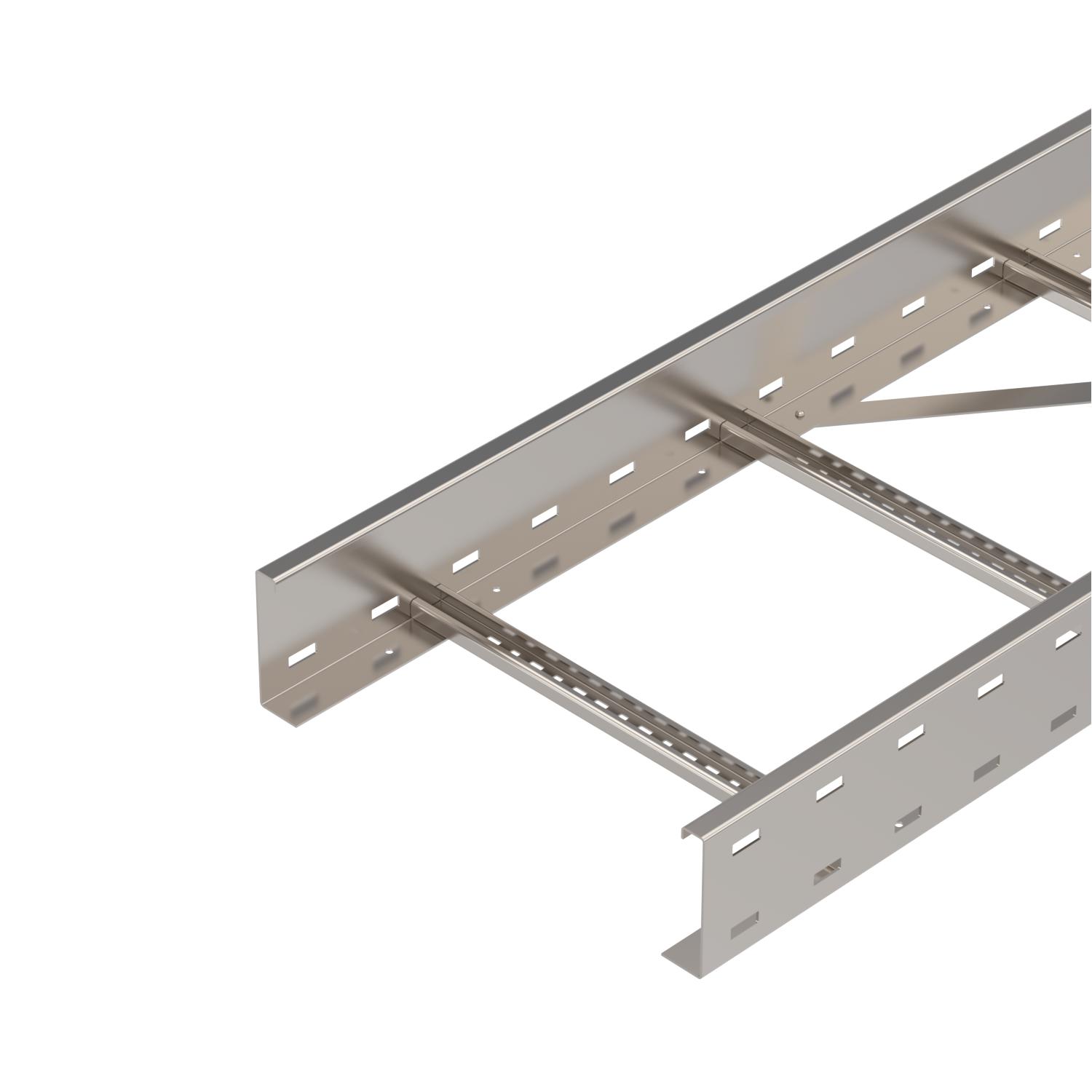

Prekės aprašymasDidelių atstumų tarp tvirtinimų kabelinės kopėčios su perforuotais šonais 110 mm šonų aukštyje. Kabelių ir laidų tvirtinimas su 2056 tipo apkaba – laikikliu.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.
- Techniniai duomenys
-
Techniniai duomenys

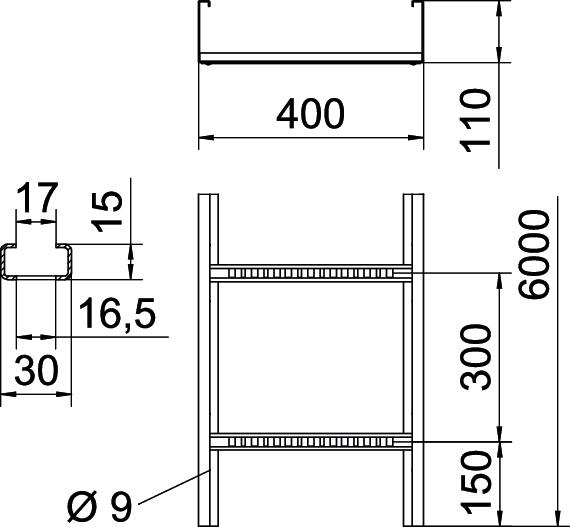

Atramos storis 2 mm Atstumas tarp atramų 3,0 m 2,3 kN/m Atstumas tarp atramų 3,5 m 2,25 kN/m Atstumas tarp atramų 4,0 m 2,1 kN/m Atstumas tarp atramų 4,5 m 1,83 kN/m Atstumas tarp atramų 5,0 m 1,5 kN/m Atstumas tarp atramų 6,0 m 1 kN/m Atstumas tarp atramų 7,0 m 0,7 kN/m Aukštis 110 mm CO₂ pėdsakas (GWP) nuo lopšio iki vartų 31,611 kg CO₂e / 1 Metras Dydis 110x400x6000 Ilgis 6000 ft Ilgis 6000 mm Matmenys 110x400 Matmuo B 400 mm Matmuo L 6000 mm Medžiaga Plienas, nerūdijantis, 1.4301 Naudingasis skerspjūvis 376 cm² Naudingasis skerspjūvis 37600 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Plotis 400 mm Skersinio griovelio matmuo 17,00 Skersinių konstrukcija Neperforuotas profilis Šoninės užmovos konstrukcija Profilis (atviras) Šonų perforavimas taip Spalva nerūdijančio plieno Sutvirtinta konstrukcija taip Techniniai duomenys
WKLG 110 tipo didelio pločio kabelių kopėčių apkrovos diagrama.
- Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
- Atstumas tarp atramų m
- Išlinkimas mm, esant ledžiamai apkrovai kN/m
- Apkrovos schema bandymų metu
- Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
- Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
- Visi tipai
- Atsisiuntimai
-
Duomenų lapas WKLG 1140 A2 / 6311210 , 0.26MB , pdfES atitikties deklaracija WKLG 1140 A2 / 6311210 , 0.15MB , pdfUK Atitikties Deklaracija WKLG 1140 A2 / 6311210 , 0.09MB , pdfREACH Atitikties deklaracija WKLG 1140 A2 / 6311210 , 0.12MB , pdfRoHS Atitikties deklaracija WKLG 1140 A2 / 6311210 , 0.12MB , pdfAplinkosaugos ataskaita Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontavimo instrukcija Weitspannkabelleitern , 11.33MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
