Sustiprintos kabelinės kopėčios WKLG 160 FS 6000 | 200 | 2 | ne

Sustiprintos kabelinės kopėčios WKLG 160 FS

Art. Nr. 6227023 | EAN 4012196169092

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	2 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

Sustiprintos kabelinės kopėčios su perforuotu šoniniu profiliu, šonų aukštis – 160 mm. Kabelių ir laidų tvirtinimas su 2056 tipo apkaba – laikikliu.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	2 mm
Atstumas tarp atramų 3,0 m	2,9 kN/m
Atstumas tarp atramų 3,5 m	2,59 kN/m
Atstumas tarp atramų 4,0 m	2,3 kN/m
Atstumas tarp atramų 4,5 m	2,04 kN/m
Atstumas tarp atramų 5,0 m	1,8 kN/m
Atstumas tarp atramų 6,0 m	1,4 kN/m
Atstumas tarp atramų 7,0 m	1 kN/m
Atstumas tarp atramų 8,0 m	0,7 kN/m

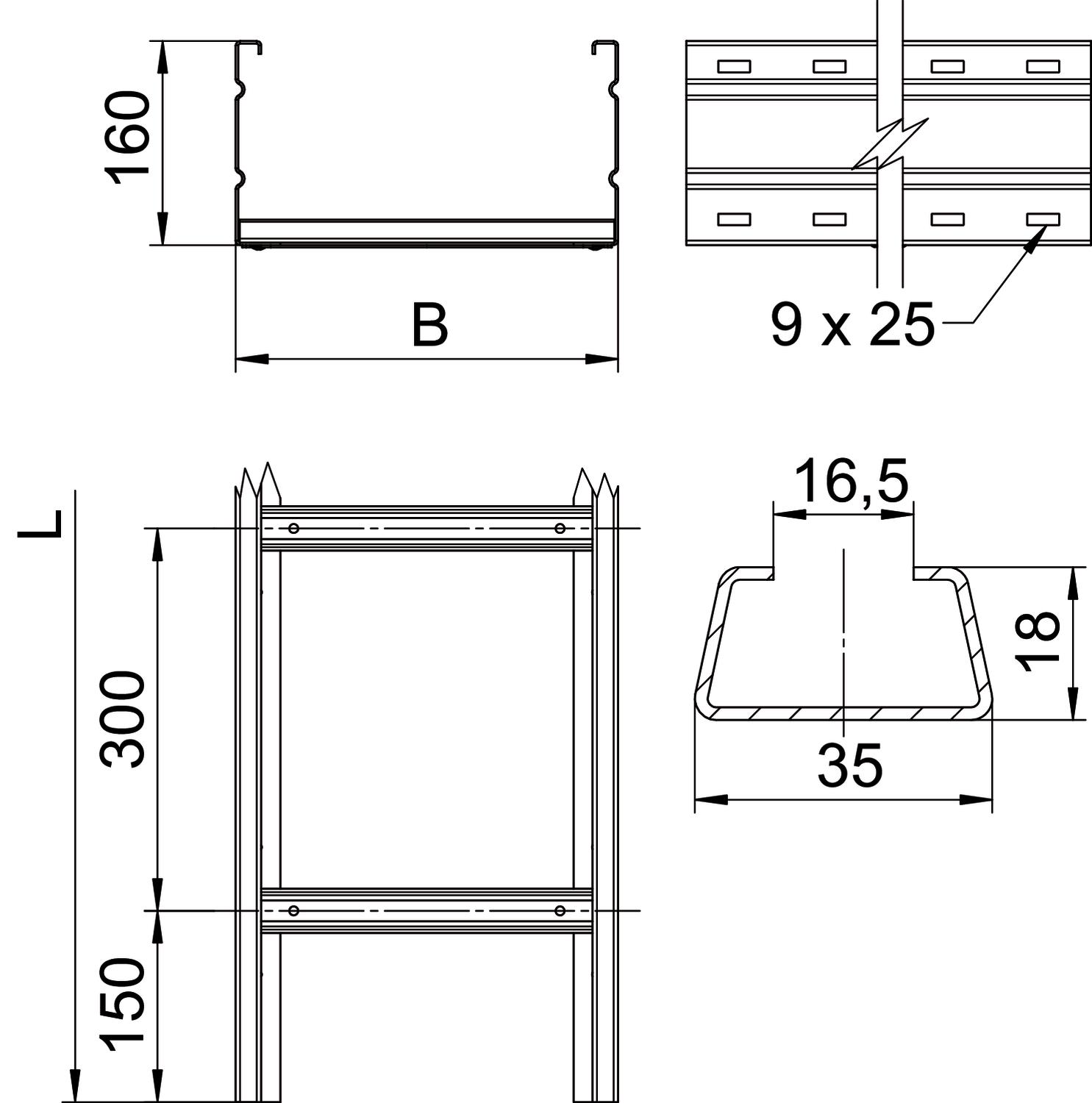

Aukštis	160 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	18,212 kg CO₂e / 1 Metras
Dydis	160x200x6000
Ilgis	6000 mm
Ilgis	6000 ft
Matmenys	160 x 200

Matmuo B	200 mm
Matmuo L	6000 mm
Medžiaga	Plienas
Naudingasis skerspjūvis	282 cm²
Naudingasis skerspjūvis	28200 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	200 mm
Skersinio griovelio matmuo	16,50
Skersinių konstrukcija	Neperforuotas profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	taip

Techniniai duomenys

WKLG 160 tipo didelio pločio kabelių kopėčių apkrovos diagrama.

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
WKLG 1620 FS	6000 mm	200 mm	2 mm	ne	6227023	m	6 m
WKLG 1630 FS	6000 mm	300 mm	2 mm	ne	6227031	m	6 m
WKLG 1640 FS	6000 mm	400 mm	2 mm	ne	6227058	m	6 m
WKLG 1650 FS	6000 mm	500 mm	2 mm	ne	6227066	m	6 m
WKLG 1660 FS	6000 mm	600 mm	2 mm	ne	6227074	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis FS	WRVL 160 FS	6227708	Vienetas	2 Vienetas

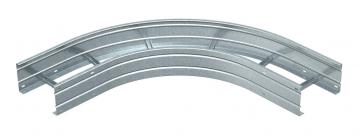

90° alkūnė 160 FS	WLB 90 162 FS	6229336	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	WDRL 1116 20 FS	6227422	m	3 m
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
