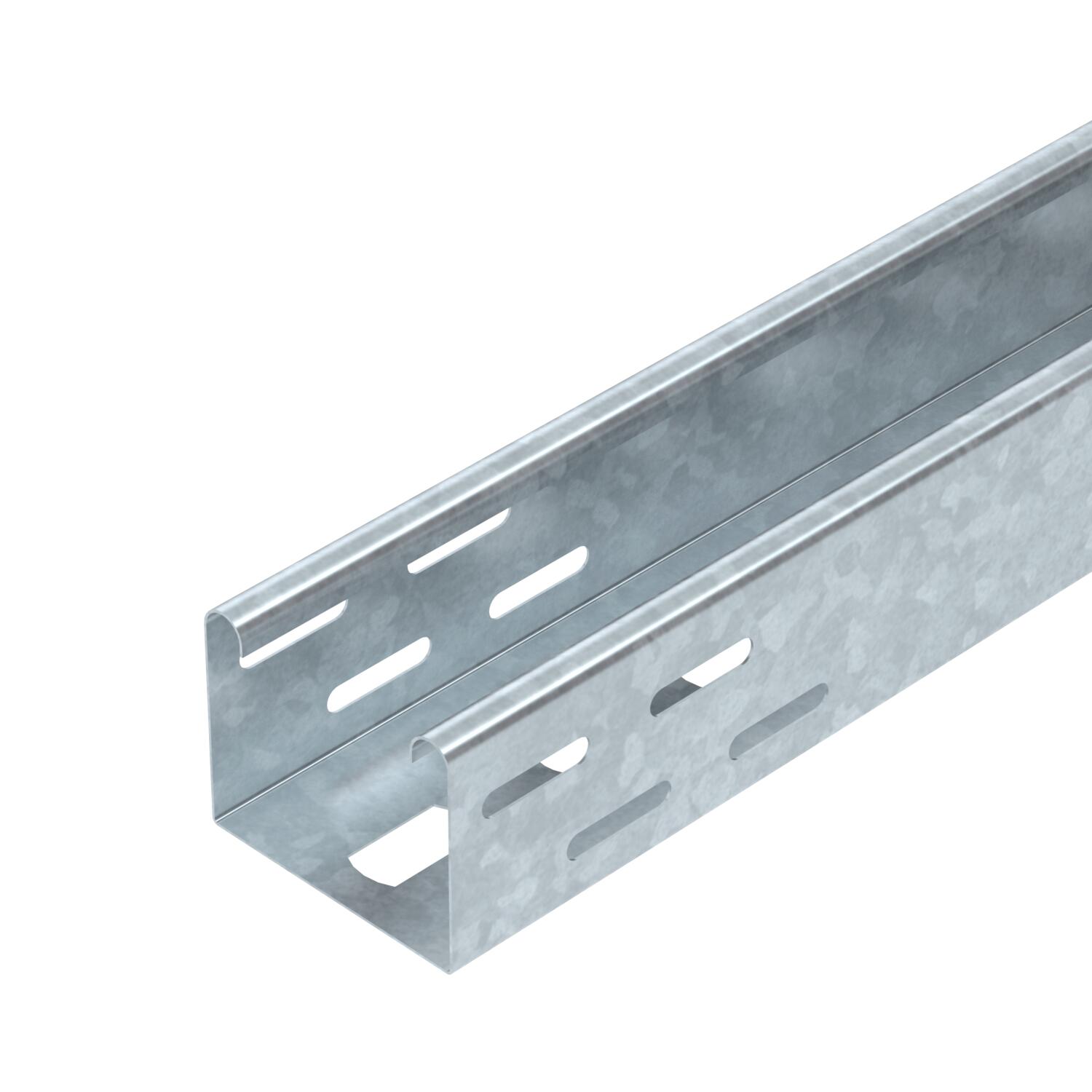

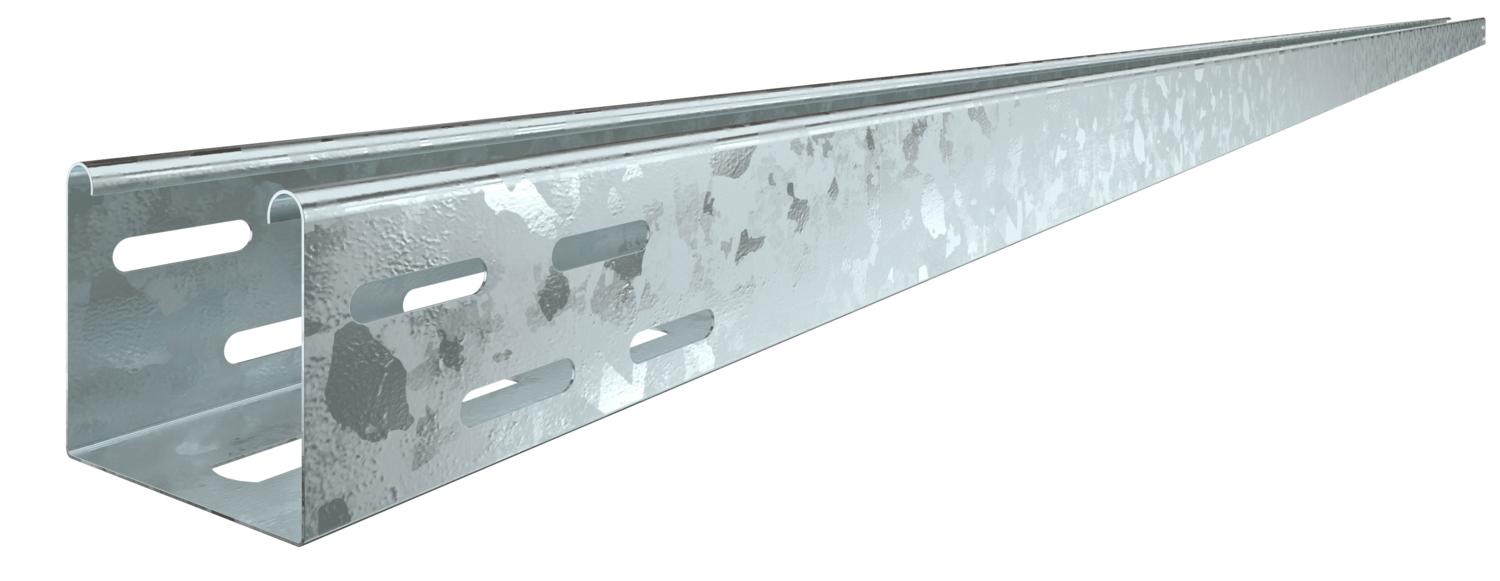

Šviestuvų tvirtinimo lovelis FT
Art. Nr. 6055817 | EAN 4012195671282
- Prekės aprašymas
-
Prekės aprašymasŠviestuvo tvirtinimo lovelis perforuotu dugnu, skirtas šviestuvams tvirtinti ir laidams tiesti.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.
-
- Techniniai duomenys
-
Techniniai duomenys

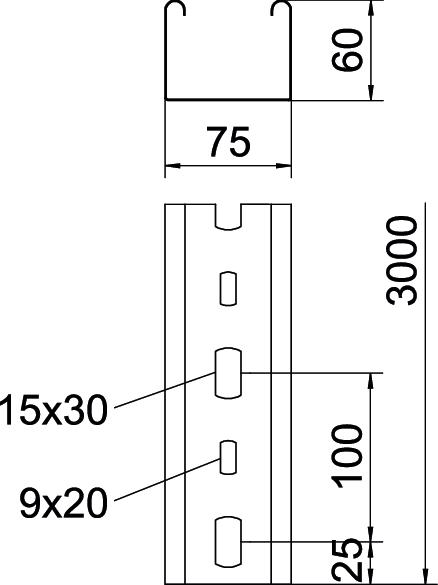

Apkrovos bandomasis tipas pagal IEC 61537 II tipas Atstumas tarp atramų 1,5 m 0,8 kN/m Atstumas tarp atramų 2,0 m 0,55 kN/m Atstumas tarp atramų 2,5 m 0,35 kN/m Atstumas tarp atramų 3,0 m 0,25 kN/m Aukštis 60 mm Dydis 60x75x3000 Ilgis 3000 mm Kabelių sistemos sujungiklio rūšis įsuktas Medžiaga Plienas Montažinis pagrindo perforavimas taip Naudingasis skerspjūvis 42 cm² Nerūdijantis plienas, beicuotas ne Paviršius karštai cinkuotas Plotis 75 mm Skardos storis 0,75 mm Šonų perforavimas taip Spalva cinko Sujungimo elemento konstrukcija be sujungimo elemento Techniniai duomenys
LTR tipo šviestuvo tvirtinimo lovelio apkrovos diagrama
-
Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
-
Atstumas tarp atramų m
-
Išlinkimas mm, esant ledžiamai apkrovai kN/m
-
Apkrovos schema bandymų metu
-
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
-
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
-
