- Prekės aprašymas
-
Prekės aprašymas

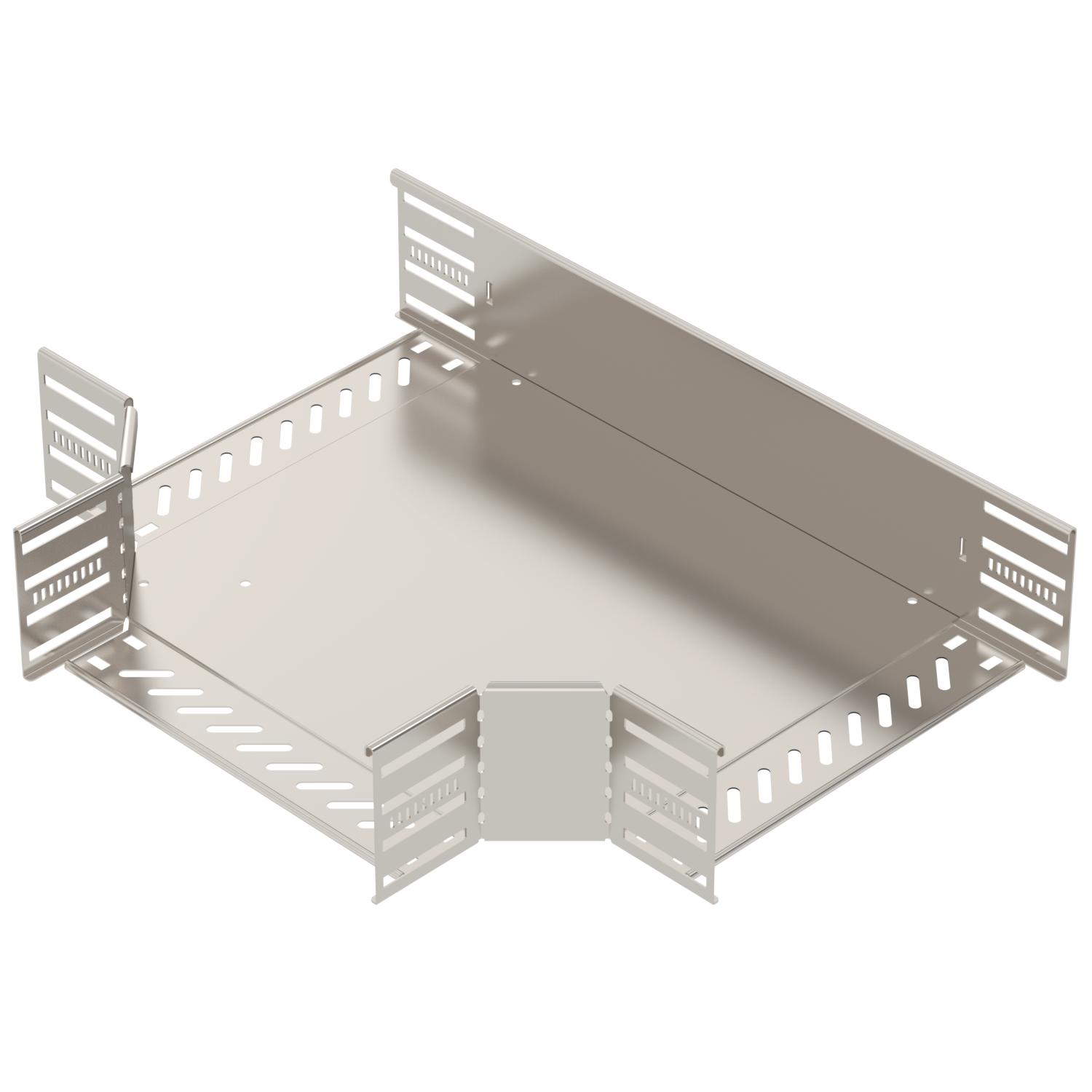

T formos prijungimo dalis horizontaliai atšakai formuoti, varžtiniams bei Magic loveliams, šonų aukštis 110 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Galima naudoti vidinėje ir išorinėje srityse. Tvirtinimo medžiagas reikia užsisakyti atskirai.
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Atšakos plotis 300 mm Dydis 110x300 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Konstrukcinė forma Horizontali T formos detalė Maks. naudojimo temperatūros diapazonas 120 °C Medžiaga Plienas, nerūdijantis, 1.4301 Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Rekomenduojamas varžtų skaičius 33 St. Skardos storis 1 mm Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Matmenys

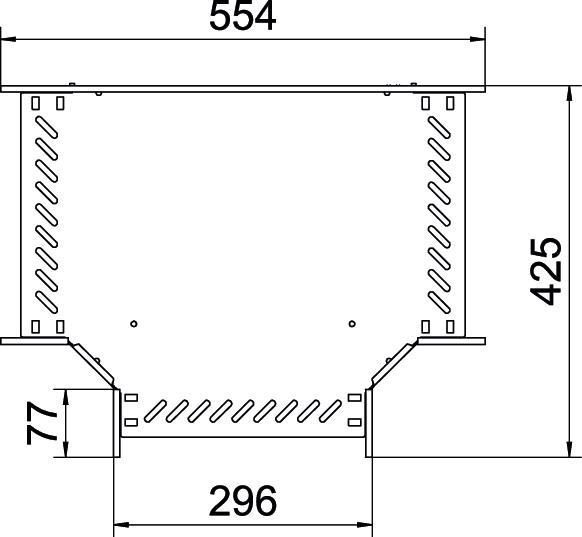

Aukštis 110 mm Plotis 300 mm - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas RT 130 A2 / 6038364 , 0.21MB , pdfAtitikties deklaracija RT 130 A2 / 6038364 , 0.17MB , pdfUK Atitikties Deklaracija RT 130 A2 / 6038364 , 0.14MB , pdfREACH Atitikties deklaracija RT 130 A2 / 6038364 , 0.12MB , pdfRoHS Atitikties deklaracija RT 130 A2 / 6038364 , 0.13MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
