T formos elementas 110 FS
Art. Nr. 6038306 | EAN 4012197347109
- Prekės aprašymas
-

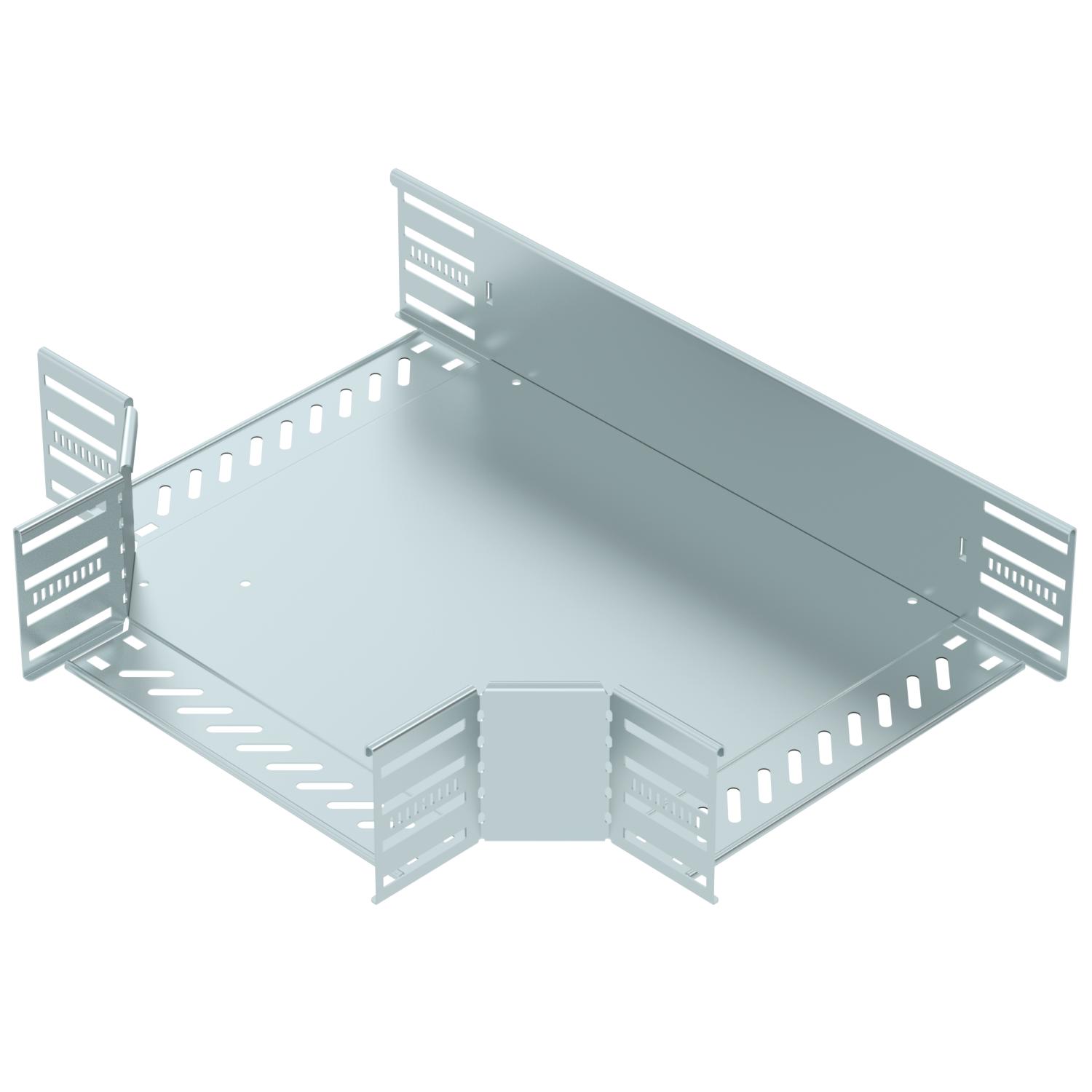

Prekės aprašymasT formos prijungimo dalis horizontaliai atšakai formuoti, varžtiniams bei Magic loveliams, šonų aukštis 110 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

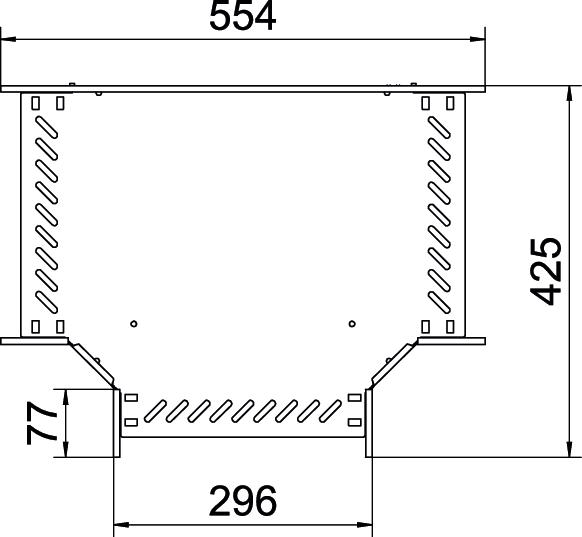

Atramos storis 1,25 mm Atšakos plotis 300 mm Aukštis 110 mm CO₂ pėdsakas (GWP) nuo lopšio iki vartų 8,839 kg CO₂e / 1 Vienetas Dydis 110x300 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Konstrukcinė forma Horizontali T formos detalė Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 300 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius cinkuotas juostiniu būdu Plotis 300 mm Rekomenduojamas varžtų skaičius 33 St. Skardos storis 1 mm Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
T kampo dangtis FS
RTD 300 FS 6038606 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RT 130 FS / 6038306 , 0.20MB , pdfKatalogas Cable support systems , 45.23MB , pdfES atitikties deklaracija RT 130 FS / 6038306 , 0.12MB , pdfUK Atitikties Deklaracija RT 130 FS / 6038306 , 0.14MB , pdfREACH Atitikties deklaracija RT 130 FS / 6038306 , 0.12MB , pdfRoHS Atitikties deklaracija RT 130 FS / 6038306 , 0.13MB , pdfMontavimo instrukcija Latchable Magic cable tray systems , 11.95MB , pdfMontavimo instrukcija Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
