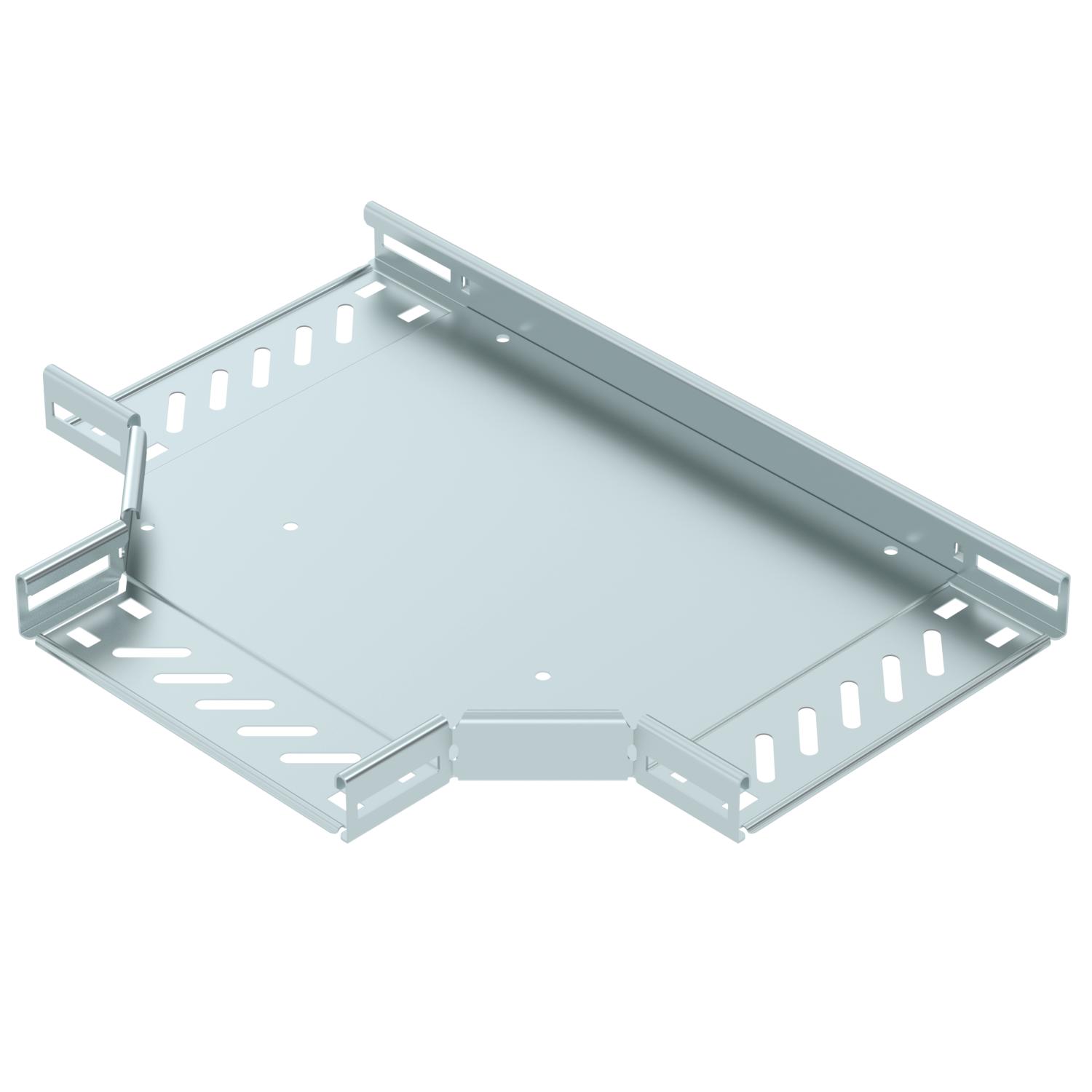

T formos elementas 35 FS
Art. Nr. 6038002 | EAN 4012197346560
- Prekės aprašymas
-
Prekės aprašymas
T formos prijungimo dalis horizontaliai atšakai formuoti, varžtiniams bei Magic loveliams, šonų aukštis 35 mm. Varžtinė jungtis su varžtais plokščia galvute FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Atšakos plotis 200 mm Dydis 35x200 Kabelių sistemos sujungiklio rūšis įsuktas Konstrukcinė forma Horizontali T formos detalė Maks. naudojimo temperatūros diapazonas 120 °C Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius cinkuotas juostiniu būdu Rekomenduojamas varžtų skaičius 12 St. Skardos storis 0,8 mm Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Matmenys

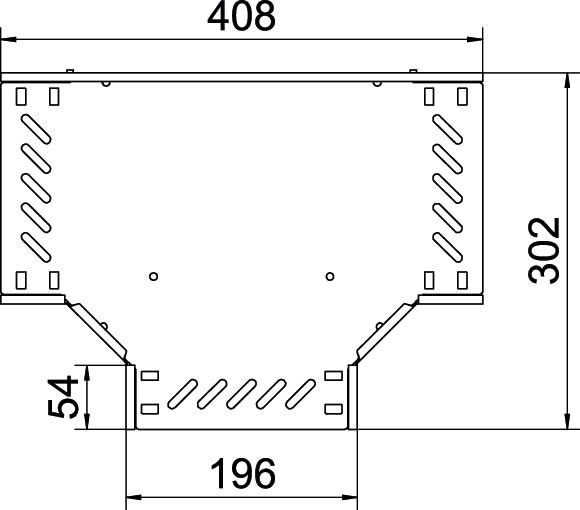

Aukštis 35 mm Matmuo B 200 mm Plotis 200 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
T kampo dangtis FS
RTD 200 FS 6038604 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RT 320 FS / 6038002 , 0.19MB , pdfAtitikties deklaracija RT 320 FS / 6038002 , 0.17MB , pdfUK Atitikties Deklaracija RT 320 FS / 6038002 , 0.14MB , pdfREACH Atitikties deklaracija RT 320 FS / 6038002 , 0.12MB , pdfRoHS Atitikties deklaracija RT 320 FS / 6038002 , 0.13MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
