- Prekės aprašymas
-
Prekės aprašymas

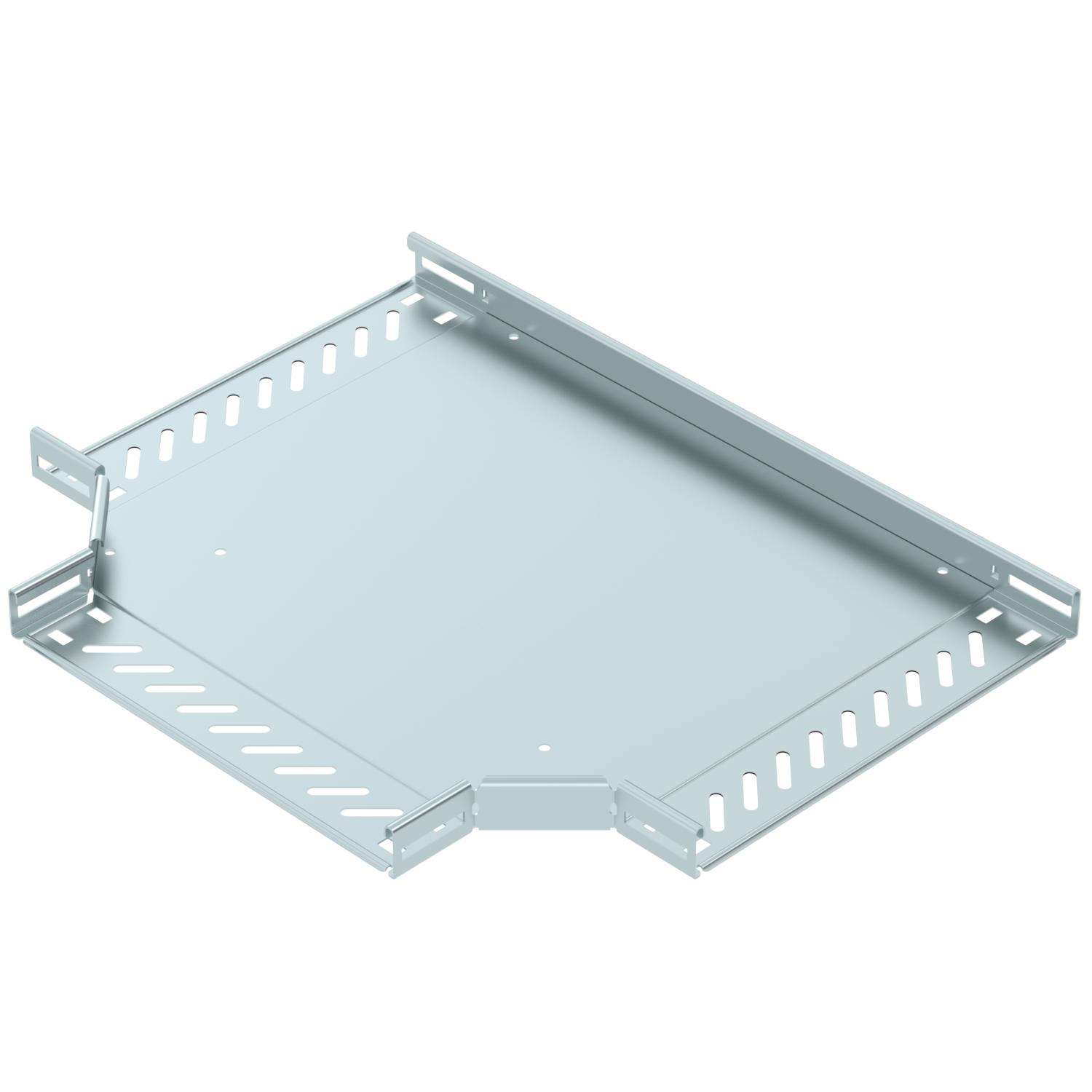

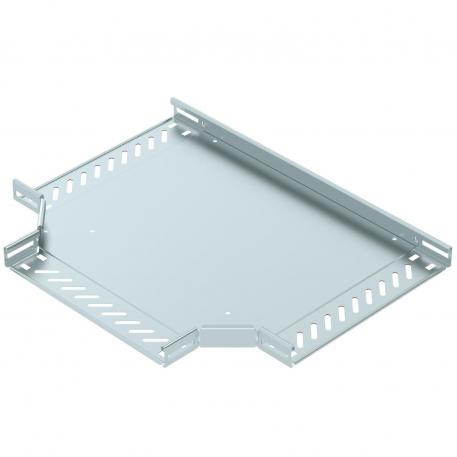

T formos prijungimo dalis horizontaliai atšakai formuoti, varžtiniams bei Magic loveliams, šonų aukštis 35 mm. Varžtinė jungtis su varžtais plokščia galvute FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Atšakos plotis 300 mm Dydis 35x300 Kabelių sistemos sujungiklio rūšis įsuktas Konstrukcinė forma Horizontali T formos detalė Maks. naudojimo temperatūros diapazonas 120 °C Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius cinkuotas juostiniu būdu Rekomenduojamas varžtų skaičius 15 St. Skardos storis 1 mm Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Matmenys

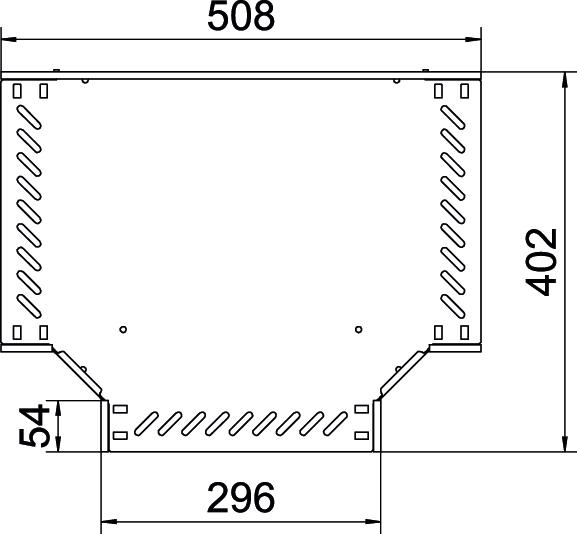

Aukštis 35 mm Matmuo B 300 mm Plotis 300 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas RT 330 FS / 6038004 , 0.19MB , pdfAtitikties deklaracija RT 330 FS / 6038004 , 0.17MB , pdfUK Atitikties Deklaracija RT 330 FS / 6038004 , 0.14MB , pdfREACH Atitikties deklaracija RT 330 FS / 6038004 , 0.12MB , pdfRoHS Atitikties deklaracija RT 330 FS / 6038004 , 0.13MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
