T formos elementas 35 FT
Art. Nr. 6038014 | EAN 4012197347284
- Prekės aprašymas
-
Prekės aprašymas

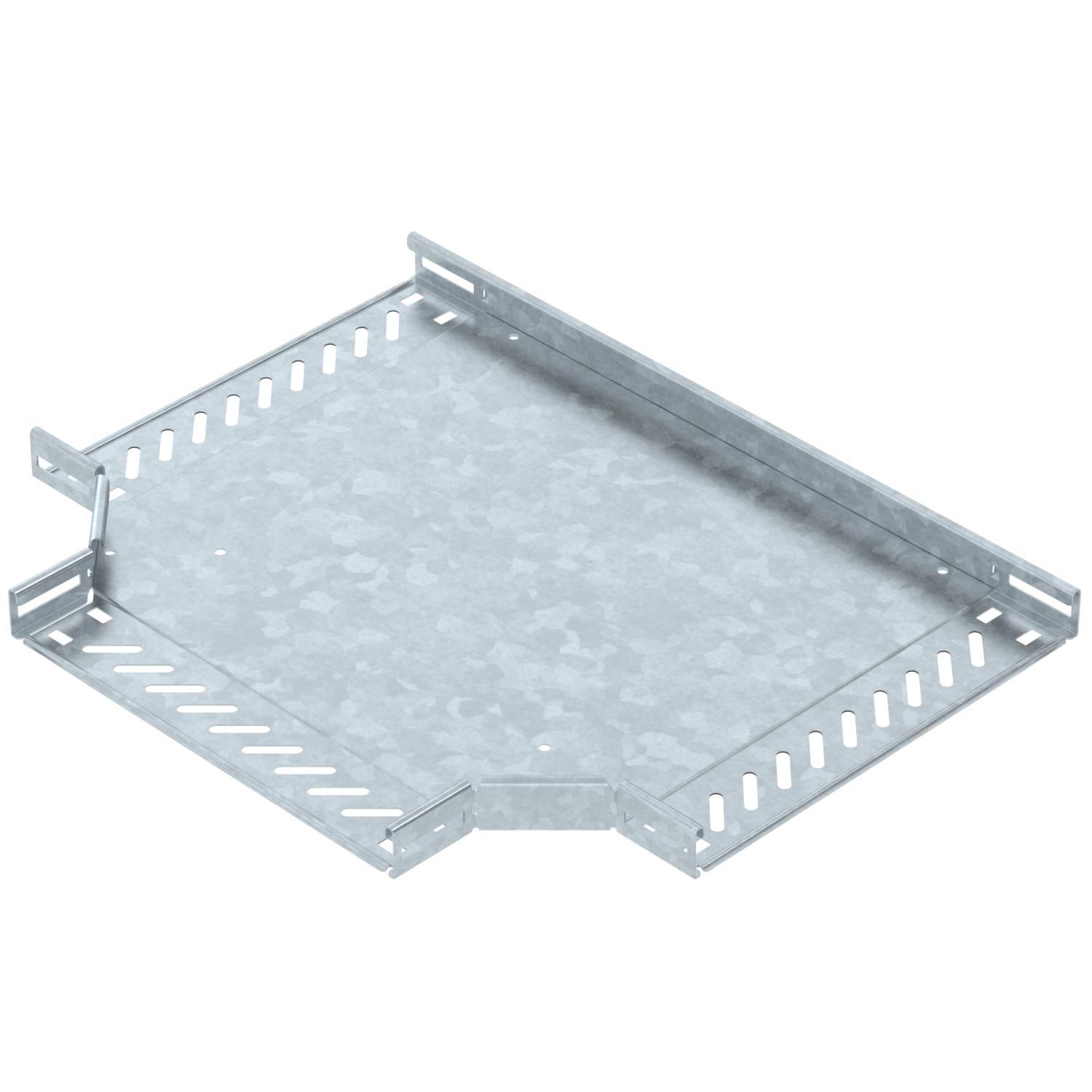

T formos prijungimo dalis horizontaliai atšakai formuoti, varžtiniams bei Magic loveliams, šonų aukštis 35 mm. Varžtinė jungtis su varžtais plokščia galvute FRS ir kombinuotomis veržlėmis M6. Galima naudoti vidinėje ir išorinėje srityse. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Atšakos plotis 300 mm Dydis 35x300 Kabelių sistemos sujungiklio rūšis įsuktas Konstrukcinė forma Horizontali T formos detalė Maks. naudojimo temperatūros diapazonas 120 °C Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Rekomenduojamas varžtų skaičius 15 St. Skardos storis 1 mm Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Matmenys

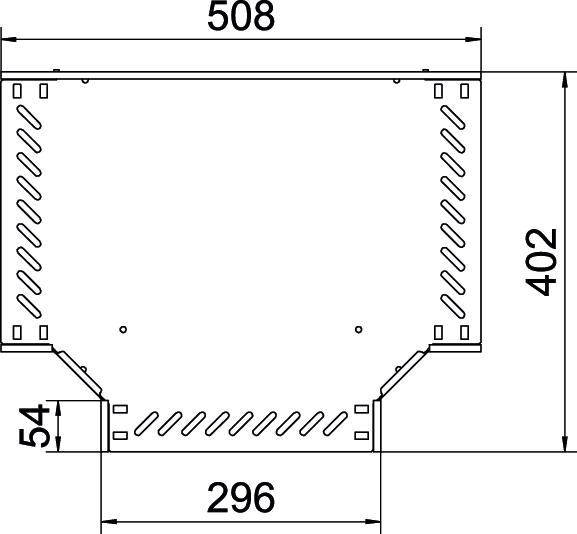

Aukštis 35 mm Matmuo B 300 mm Plotis 300 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
T kampo dangtis DD
RTD 300 DD 6038646 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas RT 330 FT / 6038014 , 0.19MB , pdfAtitikties deklaracija RT 330 FT / 6038014 , 0.17MB , pdfUK Atitikties Deklaracija RT 330 FT / 6038014 , 0.14MB , pdfREACH Atitikties deklaracija RT 330 FT / 6038014 , 0.12MB , pdfRoHS Atitikties deklaracija RT 330 FT / 6038014 , 0.13MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
